74LVC16244ADGG

厂牌: NEXPERIA
产品描述: Nexperia 缓冲器和线路驱动器, TSSOP封装, 48引脚, 16位
供应商型号: 1689609
供应商: 海外现货
标准整包数: 39

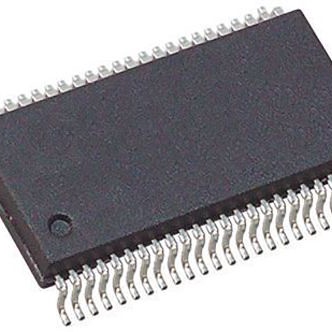

NEXPERIA 缓冲器/驱动器/收发器 74LVC16244ADGG

74LVC16244ADGG概述

    Nexperia 74LVC16244A; 74LVCH16244A:16位缓冲线驱动器

    1. 产品简介


    74LVC16244A 和 74LVCH16244A 是由Nexperia公司设计的两款16位非反相缓冲线驱动器。这些芯片具备3态输出,能够支持多种电路配置,包括四组4位缓冲器、两组8位缓冲器或一组16位缓冲器。输入电压范围宽泛,最高可达5.5V,特别适用于需要跨不同电压域进行信号传输的应用场景。
    主要功能:
    - 高输入输出容许电压(最高5.5V)
    - 四个独立的输出使能输入端
    - 具备高阻抗输出状态
    - 允许在1.2V到3.6V的电压范围内工作
    应用领域:
    - 逻辑电路设计
    - 工业控制系统
    - 数据通信
    - 消费电子产品

    2. 技术参数


    电气特性:
    - 输入电压范围:0至5.5V
    - 输出电压范围:0至VCC
    - 输出电流:±50mA
    - 供电电压范围:1.65V至3.6V
    - 工作温度范围:-40°C至+125°C
    功耗:
    - 总功耗:100mW(SSOP48封装)
    静态特性:
    - 输入泄漏电流:±0.1μA 至 ±20μA
    - 输出泄漏电流:±0.1μA 至 ±20μA
    - 电源电流:0.1μA 至 80μA
    动态特性:
    - 传播延迟时间:1.0ns 至 5.5ns(根据供电电压变化)
    - 启用时间:1.0ns 至 6.0ns(根据供电电压变化)
    - 禁用时间:1.8ns 至 6.5ns(根据供电电压变化)

    3. 产品特点和优势


    - 5V容限:允许输入/输出5V信号,非常适合与5V逻辑电路接口。
    - 低功耗:CMOS结构使得这款芯片在保持高性能的同时拥有较低的功耗。
    - 增强型性能:通过低电感多引脚接地结构减少噪声和地弹效应。
    - JEDEC认证:符合JESD标准,确保在工业应用中的可靠性。
    - 保护功能:提供静电放电(ESD)保护,符合HBM、MM和CDM测试标准。

    4. 应用案例和使用建议


    应用案例:
    在工业自动化系统中,74LVC16244A/74LVCH16244A可作为信号中继器,实现多个传感器与控制板之间的信号传输。其高输入容限和3态输出使系统能够在不同电压域之间无缝通信。
    使用建议:
    - 为确保信号完整性,应合理选择负载电阻和电容值。
    - 在连接不同电压域时,注意电压电平转换以避免电平冲突。
    - 考虑在设计中加入滤波电路,以减少电磁干扰(EMI)的影响。

    5. 兼容性和支持


    兼容性:
    该产品与其他逻辑芯片具有良好的兼容性,可用于构建复杂的数字逻辑系统。
    支持:
    Nexperia提供了详尽的技术文档和支持资源,包括设计指南和样品供应。如有疑问,可联系技术支持团队获得帮助。

    6. 常见问题与解决方案


    常见问题:
    - 问题1:工作时功耗异常增大。
    解决方法:检查电源电压是否稳定,确认所有输入和输出引脚正确连接,必要时添加适当的旁路电容。
    - 问题2:输出信号失真严重。
    解决方法:检查负载是否过重,适当增加负载电阻值;确保输入信号频率和幅值满足产品规格要求。

    7. 总结和推荐


    综上所述,Nexperia 74LVC16244A和74LVCH16244A是性能卓越的16位缓冲线驱动器,具备宽电压范围、低功耗和高可靠性的特点。适用于工业控制、数据通信等多种应用场景。建议在设计时仔细参考技术手册中的电气特性和应用指导,以充分发挥其性能优势。总体来看,这款产品是一款值得信赖的选择,强烈推荐在相关项目中使用。

74LVC16244ADGG参数

参数
最小工作供电电压 1.2V
元件数量 4
极性 非反相
输出数量 16
输出类型 三态
低电平输出电流 24mA
最大工作供电电压 3.6V
输入数量 16
每元件位数 -
高电平输出电流 -24mA
逻辑功能 Buffer,Line Driver
输入类型 单端
Iq-静态电流 80μA
12.6mm(Max)
6.2mm(Max)
1.2mm(Max)
通用封装 TSSOP
安装方式 贴片安装

74LVC16244ADGG厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74LVC16244ADGG数据手册

厂牌 PDF简要描述 下载
NEXPERIA 缓冲器/驱动器/收发器 NEXPERIA 74LVC16244ADGG 74LVC16244ADGG数据手册

74LVC16244ADGG封装设计

查看详情并下载
Symbol
Footprint
3D Model
