74LVC125ADB,118

厂牌: NEXPERIA
产品描述: 100nA 非反相 三态 4 4 4 1 1.2V 3.6V 24mA Buffer,Non-Inverting 24mA SSOP-14 贴片安装,黏合安装
供应商型号: CY-74LVC125ADB,118
供应商: Avnet
标准整包数: 1

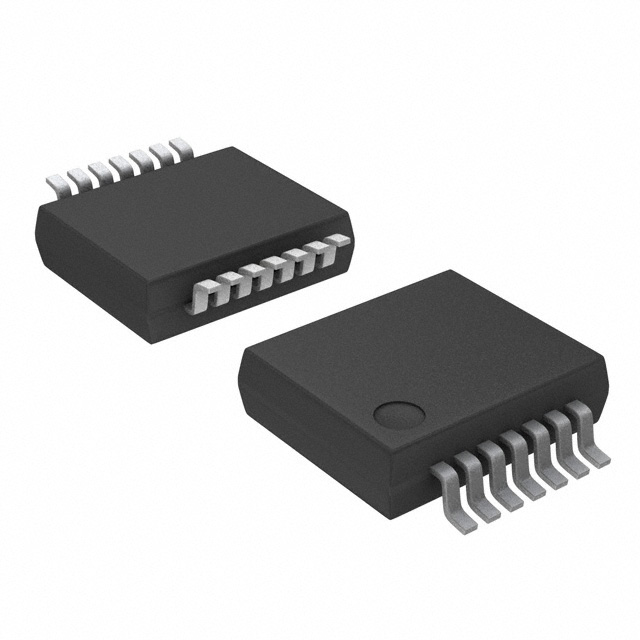

NEXPERIA 缓冲器/驱动器/收发器 74LVC125ADB,118

74LVC125ADB,118概述

    74LVC125A Quad Buffer/Line Driver 技术手册解析

    产品简介


    74LVC125A 是一款四路非反相缓冲器/线路驱动器,具有三态输出(nY),由输出使能输入(nOE)控制。当nOE为高电平时,输出将进入高阻抗状态,呈现关闭状态。此款芯片的输入可以接受来自3.3V或5V器件的信号。在禁用状态下,输出端可承受最高5.5V的电压。它具有广泛的适用范围和多项显著优势,适用于各种电子设备的设计和应用。

    技术参数


    输入和输出能力
    - 输入电压范围:0至5.5V
    - 输出电压范围:输出低电平至VCC,输出三态为0至5.5V
    功耗限制
    - 总功耗:最高可达500mW(在温度范围-40°C至+125°C之间)
    - 输入泄漏电流:±0.1µA至±20µA
    - 输出泄漏电流:±0.1µA至±20µA
    性能参数
    - 传播延迟:最低1.0ns至最高12.8ns(不同电压下的典型值)
    - 输出负载电容:每级缓冲器12.4pF(VCC=3.0V至3.6V)

    产品特点和优势


    74LVC125A 具有多项优势,包括:
    - 5V耐受输入/输出:兼容5V逻辑电平
    - 宽电源电压范围:1.2V到3.6V
    - 低功耗:CMOS技术实现
    - 与TTL电平直接接口
    - 符合JEDEC标准:多个电压范围下的测试和规范
    - 静电保护:具备高人体模型(HBM)、机器模型(MM)和充电设备模型(CDM)的ESD防护
    - 多种封装选项

    应用案例和使用建议


    74LVC125A 广泛应用于需要逻辑信号传输的应用场合,如通信系统、工业自动化和消费电子等。具体应用包括但不限于:
    - 数字电路设计:用于扩展或重构信号路径。
    - 工业控制系统:作为接口转换组件使用。
    - 数据采集系统:提供可靠的信号传输通道。
    使用建议:
    - 在选择供电电压时,请确保电源电压稳定且不超出规定范围。
    - 使用时需注意ESD防护措施,避免损坏芯片。

    兼容性和支持


    74LVC125A 可与其他标准逻辑器件或集成电路无缝连接。厂商提供了详尽的技术文档和客户服务支持,以帮助用户解决可能遇到的问题。

    常见问题与解决方案


    问题1:如何进行ESD防护?
    - 解决方案:建议使用ESD防护装置,例如安装ESD保护二极管,并遵循厂商提供的最佳实践指南。
    问题2:如果输出信号出现异常,怎么办?
    - 解决方案:检查供电电压是否正确,同时确保所有输入和输出接线无误。必要时请参考应用笔记或联系技术支持获取帮助。

    总结和推荐


    总体来看,74LVC125A是一款具有广泛适用性的高性能逻辑缓冲器,适用于各类数字电路设计需求。其多样化的封装选项和优异的性能参数使其在市场上具有很强的竞争力。鉴于其出色的可靠性和灵活性,我们强烈推荐使用74LVC125A作为电子设计中的关键组件。

74LVC125ADB,118参数

参数
输入类型 -
极性 非反相
最小工作供电电压 1.2V
最大工作供电电压 3.6V
元件数量 4
每元件位数 1
高电平输出电流 24mA
Iq-静态电流 100nA
输入数量 4
逻辑功能 Buffer,Non-Inverting
低电平输出电流 24mA
输出类型 三态
输出数量 4
6.4mm(Max)
5.4mm(Max)
1.8mm(Max)
通用封装 SSOP-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

74LVC125ADB,118厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74LVC125ADB,118数据手册

厂牌 PDF简要描述 下载
NEXPERIA 缓冲器/驱动器/收发器 NEXPERIA 74LVC125ADB,118 74LVC125ADB,118数据手册

74LVC125ADB,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1155 ¥ 0.976
5000+ $ 0.1155 ¥ 0.976
库存: 3829
起订量: 1025 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 976
直接购买
加入购物车
