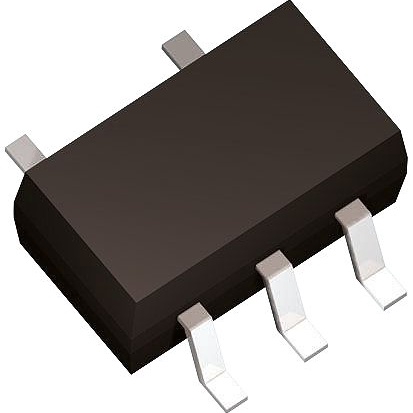

74LVC1G07GV

厂牌: NEXPERIA
产品描述: 200μA 非反相 漏极开路 1 1 1 1 1.65V 5.5V 32mA Buffer,Driver 单端 -24mA TSOP 贴片安装
供应商型号: 8168741
供应商: 海外现货
标准整包数: 100
NEXPERIA 缓冲器/驱动器/收发器 74LVC1G07GV

74LVC1G07GV概述

    74LVC1G07 Buffer with Open-Drain Output: Technical Overview

    1. 产品简介


    74LVC1G07是一款非反相缓冲器,其输出端采用开漏输出设计。该芯片可以连接到其他开漏输出端,以实现主动低电平或主动高电平的逻辑函数。这款缓冲器可以在3.3V或5V的设备下驱动输入信号,允许其在混合电压环境中使用。同时,所有输入端具有施密特触发器功能,可以承受较慢的输入上升时间和下降时间。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电源电压范围 | 1.65 | - | 5.5 | V |
    | 输入电压 | -0.5 | - | 6.5 | V |
    | 输出电压 | -0.5 | - | 6.5 | V |
    | 高电平输入电压 | - | - | 0.7VCC | V |
    | 低电平输入电压 | - | - | 0.3VCC | V |
    | 低电平输出电压 | - | - | 0.8 | V |
    | 输出驱动电流 | -24 | - | 24 | mA |
    | 存储温度范围 | -65 | - | 150 | °C |

    3. 产品特点和优势


    - 宽供电电压范围:1.65V至5.5V,可广泛应用于不同类型的电路。
    - 5V容限输入/输出:可以直接与5V逻辑接口。
    - 高噪声容限:确保在嘈杂环境中仍能稳定运行。
    - 符合JEDEC标准:涵盖多个电压范围。
    - 静电放电保护:HBM和MM模式下表现出色。
    - CMOS低功耗:减少能耗,提高效率。
    - 兼容多种封装:提供多种封装选择,适用于不同的应用场景。

    4. 应用案例和使用建议


    74LVC1G07通常用于数字电路中的信号放大和电平转换。例如,在工业自动化系统中,它可以用作信号扩展器,或者在通信系统中作为电平适配器。使用时,应注意保证电源电压在指定范围内,以避免损坏芯片。此外,为了实现最佳性能,应尽量避免过载操作,并确保良好的散热条件。

    5. 兼容性和支持


    该芯片与大多数TTL和CMOS电路兼容,适用于各种标准接口。制造商提供全面的技术支持和文档,包括详细的规格书和技术指南。如果需要更多的技术支持或售后服务,可以通过官方网站联系制造商。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的封装?
    - 解答:根据具体的应用需求和空间限制选择合适的封装类型。如空间受限且需要更好的散热性能,可以选择X2SON系列封装。

    - 问题2:如何判断芯片是否损坏?
    - 解答:可以通过万用表测量输入和输出端的电压来判断。如果电压异常,可能意味着芯片已损坏。
    - 问题3:如何进行有效的电源管理?
    - 解答:确保电源电压稳定在规定的范围内,并使用适当的去耦电容,以保持稳定的电源供应。

    7. 总结和推荐


    74LVC1G07以其广泛的供电电压范围、高噪声容限和出色的封装多样性,成为一款非常实用的缓冲器。无论是工业自动化还是消费电子产品,该芯片都能提供可靠的性能和出色的稳定性。因此,强烈推荐在各类需要信号放大和电平转换的应用中使用这款芯片。

74LVC1G07GV参数

参数
每元件位数 1
最小工作供电电压 1.65V
低电平输出电流 32mA
输出数量 1
逻辑功能 Buffer,Driver
元件数量 1
极性 非反相
最大工作供电电压 5.5V
输入数量 1
Iq-静态电流 200μA
高电平输出电流 -24mA
输入类型 单端
输出类型 漏极开路
3.1mm(Max)
1.7mm(Max)
1mm(Max)
通用封装 TSOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
