74LVCH244ABQ,115

厂牌: NEXPERIA
产品描述: 100nA 非反相 三态 8 8 2 4 1.2V 3.6V 24mA Buffer,Non-Inverting 24mA DHVQFN-20 贴片安装
供应商型号: CY-74LVCH244ABQ,115
供应商: Avnet
标准整包数: 1

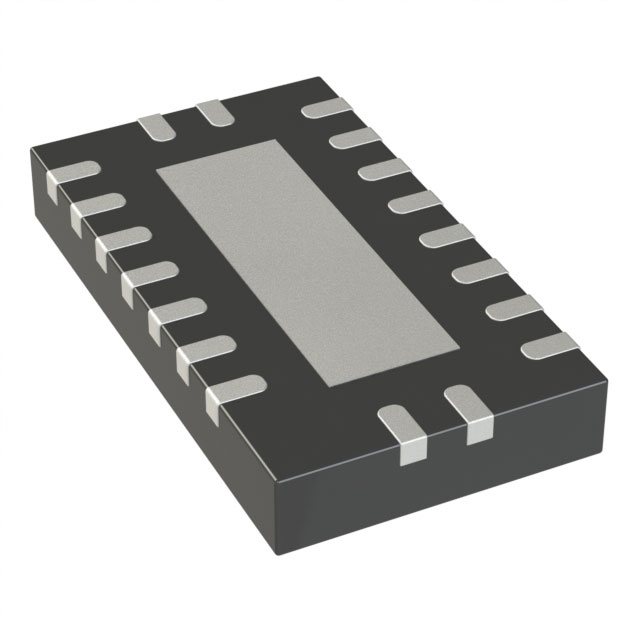

NEXPERIA 缓冲器/驱动器/收发器 74LVCH244ABQ,115

74LVCH244ABQ,115概述

    74LVC244A 和 74LVCH244A:八通道缓冲器/线路驱动器

    1. 产品简介


    74LVC244A 和 74LVCH244A 是由 Nexperia 生产的八通道非反相缓冲器/线路驱动器,具有三态输出。这两款产品主要用于数字电路中的信号传输,适用于多种逻辑电平接口。它们能够将输入信号传输到多个输出端,同时提供高阻抗的三态输出模式,使得这些器件能够作为3.3V和5V混合电压环境中的电平转换器使用。

    2. 技术参数


    技术规格
    - 输入/输出电平:5V容限输入/输出,可与5V逻辑兼容。
    - 电源电压范围:1.2V至3.6V。
    - CMOS低功耗:在各种供电电压下均表现出较低的功耗。
    - 输入电压范围:0V至5.5V。
    - 高阻抗状态:当VCC=0V时,输出处于高阻抗状态。
    - 封装:多种封装形式,包括SO20(塑料小外形封装)、SSOP20(塑料窄体小外形封装)和TSSOP20(塑料薄型小外形封装)。
    性能参数
    - 静态电流:最大为100mA。
    - 工作温度范围:-40°C至+125°C。
    - 总功率耗散:在不同的温度范围内有不同的线性降额规则。
    电气特性
    - 传播延迟时间:典型值在1.5ns至20.0ns之间,具体取决于工作电压。
    - 三态使能时间和禁止时间:典型的三态使能时间为7.0ns,禁止时间为3.1ns。

    3. 产品特点和优势


    - 5V容限输入/输出:可以与5V逻辑系统无缝对接,无需额外电平转换器。
    - 宽供电电压范围:能够在1.2V至3.6V的供电电压范围内正常工作。
    - CMOS低功耗:在不同电压条件下均可保持较低的功耗。
    - 快速响应时间:典型的传播延迟时间为1.5ns至20.0ns,确保信号传输的高速性。
    - 内置总线保持电路(仅适用于74LVCH244A):消除外部上拉电阻的需求,简化电路设计。
    - 出色的静电放电保护:最高可承受超过2000V的人体模型(HBM)放电,超过200V的机器模型(MM)放电,超过1000V的充电器件模型(CDM)放电。

    4. 应用案例和使用建议


    应用场景
    - 信号隔离和电平转换:适用于需要将信号从3.3V系统传输到5V系统的场合。
    - 多路驱动器:适用于需要将单个信号复制成多个副本的场合。
    - 总线连接:适合用于具有高电平保持能力的总线系统。
    使用建议
    - 在设计电路时,应考虑到74LVC244A/74LVCH244A的工作电压范围,选择合适的电源供电以保证最佳性能。
    - 为了确保高可靠性的信号传输,建议使用具有良好屏蔽效果的电路板和电缆,减少外界干扰。
    - 如果应用环境中存在高频信号或强烈噪声,可以考虑增加滤波电路,以提高信号质量。

    5. 兼容性和支持


    兼容性
    - 74LVC244A和74LVCH244A可以在3.3V和5V的混合逻辑电平环境中进行互操作。
    - 这些器件可以与现有的TTL(晶体管-晶体管逻辑)电路轻松集成,提供平滑的信号转换。
    厂商支持
    - Nexperia提供详尽的产品文档和技术支持服务,确保客户能够高效地利用这些器件的优势。

    6. 常见问题与解决方案


    常见问题与解决方法
    - 问题:工作电压范围是否支持5V?
    - 解决方法:是的,这两个型号都具有5V容限输入/输出,可以在3.3V和5V的逻辑电平环境中工作。
    - 问题:如何确定器件是否在工作范围内?
    - 解决方法:通过查阅器件的技术手册,确认其工作电压范围、温度范围和其他关键参数是否符合设计要求。
    - 问题:如果器件不在工作范围内会发生什么?
    - 解决方法:如果不满足工作条件,可能会导致性能下降或器件损坏。在应用中务必严格遵循器件的规格限制。

    7. 总结和推荐


    综合评估
    - 优点:74LVC244A和74LVCH244A提供了广泛的电源电压范围,以及良好的电平容限能力,特别适用于3.3V和5V的混合逻辑电平环境。
    - 缺点:虽然具备高可靠性,但在某些特殊应用中可能需要额外的保护措施,例如总线保持电路的应用需注意电源电压波动的影响。
    推荐使用
    - 由于其广泛的应用范围和优异的性能表现,我们强烈推荐使用74LVC244A和74LVCH244A作为通用的八通道缓冲器/线路驱动器。特别是在需要电平转换和信号隔离的应用中,这些器件无疑是最理想的选择之一。

74LVCH244ABQ,115参数

参数
极性 非反相
输出类型 三态
输出数量 8
逻辑功能 Buffer,Non-Inverting
低电平输出电流 24mA
最小工作供电电压 1.2V
输入类型 -
元件数量 2
Iq-静态电流 100nA
输入数量 8
高电平输出电流 24mA
每元件位数 4
最大工作供电电压 3.6V
4.6mm(Max)
2.6mm(Max)
950μm(Max)
通用封装 DHVQFN-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74LVCH244ABQ,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74LVCH244ABQ,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 缓冲器/驱动器/收发器 NEXPERIA 74LVCH244ABQ,115 74LVCH244ABQ,115数据手册

74LVCH244ABQ,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.143 ¥ 1.2307
1000+ $ 0.139 ¥ 1.1742
5000+ $ 0.139 ¥ 1.1742
库存: 4852
起订量: 813 增量: 1
交货地:
最小起订量为:500
合计: ¥ 615.35
