74LVC162244ADGG:11

厂牌: NEXPERIA
产品描述: 100nA 非反相 三态 16 16 4 4 1.2V 3.6V 12mA Buffer,Non-Inverting 单端 12mA TSSOP-48 贴片安装,黏合安装
供应商型号: A-74LVC162244ADGG:11
供应商: 云汉优选
标准整包数: 10

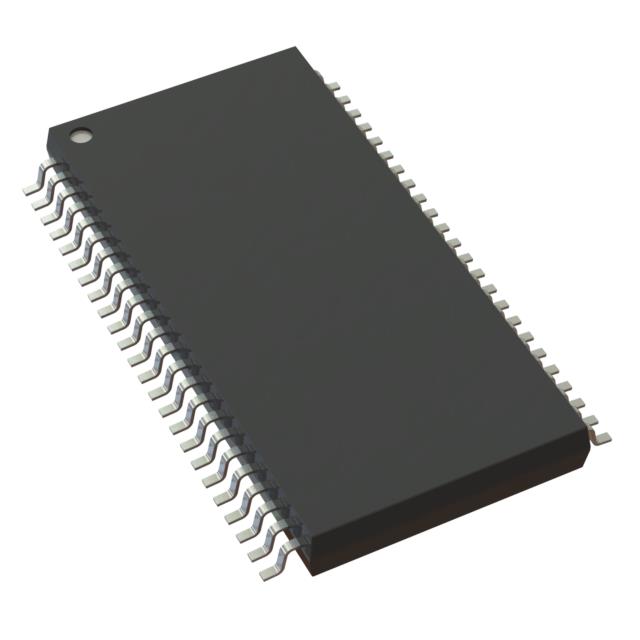

NEXPERIA 缓冲器/驱动器/收发器 74LVC162244ADGG:11

74LVC162244ADGG:11概述

    74LVC162244A / LVCH162244A 技术手册解析

    产品简介


    74LVC162244A 和 LVCH162244A 是一款十六位非反相缓冲器/线路驱动器,集成30欧姆的串联终止电阻,支持5伏耐压输入/输出。每个设备都具备4个三态输出端口,通过各自的输出使能输入(1OE至4OE)控制四路输出状态。当不使能时,可承受高达5.5伏电压。这些特性使得它们适用于混合3.3伏和5伏的应用场景。

    技术参数


    - 输入/输出端口:16位
    - 输出使能输入:4个(1OE 至 4OE)
    - 电源电压范围:1.2伏至3.6伏
    - 高电平输入电压:2.0伏至VCC(最大为3.6伏)
    - 低电平输入电压:0.8伏
    - 高电平输出电压:VCC-0.3伏
    - 低电平输出电压:0.55伏(VCC=3.0伏时)
    - 输出电流:±50毫安
    - 工作温度范围:-40°C 至 +125°C

    产品特点和优势


    - 5伏耐压输入/输出,方便与5伏逻辑接口;
    - 宽泛的工作电压范围(1.2伏至3.6伏);
    - 低功耗CMOS电路设计;
    - 四个独立的使能输入(1OE 至 4OE),提供高度灵活的配置选项;
    - 内置的总线保持电路(仅限于LVCH系列);
    - 严格符合JEDEC标准;
    - 高水平的ESD防护能力。

    应用案例和使用建议


    - 在存储器和通信接口应用中使用,可以实现信号传输与转换。
    - 当与微处理器连接时,可以通过控制输出使能输入来调节信号的传递,确保系统的稳定运行。
    - 使用建议:根据实际负载情况合理设置输入输出使能信号,避免信号干扰。

    兼容性和支持


    - 与TTL电平直接接口,便于应用到现有的TTL系统中;
    - 支持多款封装(SSOP48、TSSOP48等),适应不同的应用需求;
    - 厂商提供详尽的技术支持和维护服务,确保客户在使用过程中获得帮助。

    常见问题与解决方案


    - 问题一:电源电压超出了规定范围,导致设备无法正常工作。
    - 解决方法:检查电源电压是否在规定的1.2V至3.6V范围内,如超出则需调整电源。
    - 问题二:设备工作温度超出规定范围,导致性能不稳定。
    - 解决方法:确保工作环境温度控制在-40°C至+125°C之间,必要时采取散热措施。
    - 问题三:设备出现异常噪声。
    - 解决方法:检查并确认所有的输入和输出线路是否正确接地,并确保串联电阻值设置恰当。

    总结和推荐


    74LVC162244A 和 LVCH162244A 作为十六位缓冲器和线路驱动器,在混合电压应用和复杂电路中展现出卓越的性能。其5伏耐压、宽泛的供电范围及低功耗设计使其非常适合现代电子产品的需求。鉴于其高可靠性、优秀的ESD防护性能和广泛的适用性,强烈推荐给需要高效、可靠的信号传输解决方案的工程师和技术人员。

74LVC162244ADGG:11参数

参数
输入数量 16
输出数量 16
最大工作供电电压 3.6V
高电平输出电流 12mA
Iq-静态电流 100nA
低电平输出电流 12mA
输入类型 单端
输出类型 三态
每元件位数 4
最小工作供电电压 1.2V
逻辑功能 Buffer,Non-Inverting
极性 非反相
元件数量 4
12.6mm(Max)
6.2mm(Max)
1.05mm(Max)
通用封装 TSSOP-48
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74LVC162244ADGG:11厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74LVC162244ADGG:11数据手册

厂牌 PDF简要描述 下载
NEXPERIA 缓冲器/驱动器/收发器 NEXPERIA 74LVC162244ADGG:11 74LVC162244ADGG:11数据手册

74LVC162244ADGG:11封装设计

查看详情并下载
Symbol
Footprint
3D Model
