NCR402UX

产品分类: LED驱动器
厂牌: NEXPERIA
产品描述: Nexperia LED屏显示驱动芯片, 6针
供应商型号: 14M-NCR402UX
供应商: 云汉优选
标准整包数: 1

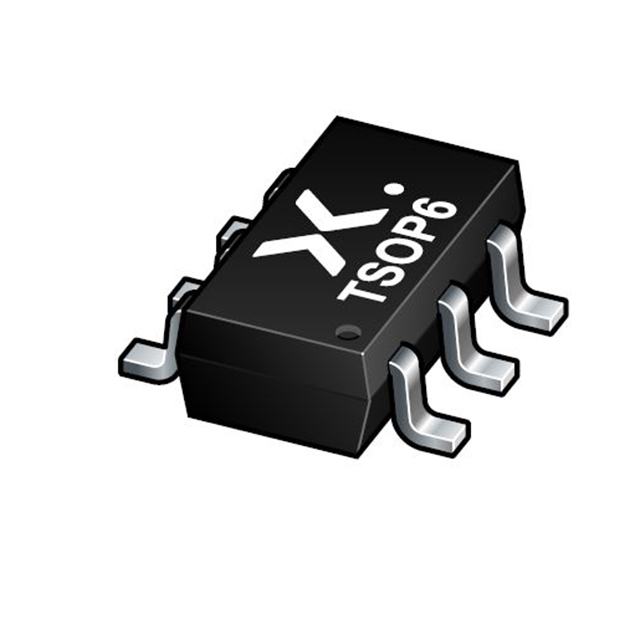

NEXPERIA LED驱动器 NCR402UX

NCR402UX概述

    NCR402U 20 mA LED Driver 技术手册

    产品简介


    NCR402U 是一款由具有电阻的PNP晶体管和两个二极管集成在一个芯片上的LED驱动器,封装形式为SOT457(SC-74)。这款产品主要应用于恒流LED驱动器、通用恒流源以及汽车应用中,具有稳定输出电流和高精度的特点。

    技术参数


    - 输出电流(Iout):17 mA 至 23 mA (典型值为20 mA)
    - 供电电压(VS):- 40 V
    - 输出电压(Vout):最高可达38 V(VS=40 V时)
    - 反向电压(VR):最高0.5 V
    - 总功耗(Ptot):最高可达750 mW(Tamb ≤ 25°C)
    - 热阻抗(Rth(j-a)):典型值为115 K/W至265 K/W(自由空气环境)

    产品特点和优势


    - 稳定性高:提供稳定的20 mA输出电流,且通过外部电阻可调整至最高65 mA。
    - 高精度:即使在供电电压变化时也能保持高精度输出。
    - 低电压过载:最低工作电压仅为1.4 V。
    - 符合行业标准:符合AEC-Q101标准,适用于汽车应用。
    - 节省空间:集成化设计减少了组件数量和电路板面积。
    - 功率损耗低:最大功耗达到750 mW,适合紧凑型设计。

    应用案例和使用建议


    - 常亮LED应用:如图9所示的应用电路,NCR402U可以确保LED亮度稳定。对于需要调整输出电流的应用,可以通过外部电阻进行微调。
    - 温度补偿:由于输出电流随温度升高而降低,适当的设计补偿机制可以维持一致的LED亮度。
    - 开关控制:如图10所示,通过连接电阻器配装晶体管(RET),可以轻松实现输出电流的开/关控制。

    兼容性和支持


    - 兼容性:NCR402U采用SOT457(SC-74)封装,易于与各种PCB组装工艺兼容。
    - 支持和服务:制造商提供详细的技术支持和维护服务,确保客户能够快速解决问题并获得最新的产品信息。

    常见问题与解决方案


    - 问题1:输出电流不稳定。
    - 解决方案:检查供电电压是否在正常范围内;确认外部电阻值正确无误。
    - 问题2:设备过热。
    - 解决方案:确保散热良好,特别是在高温环境下使用时应考虑增加散热措施。

    总结和推荐


    综上所述,NCR402U 20 mA LED驱动器具备出色的稳定性和可靠性,尤其适用于对精度要求高的应用场合。它的低电压过载能力和高总功耗使其成为紧凑型设计的理想选择。对于需要高稳定性和精度的应用,强烈推荐使用NCR402U。然而,用户在选择和使用过程中需注意正确的安装和操作方法,以确保设备的性能和寿命。

NCR402UX参数

参数
功率 -
拓扑 High Side
最小输出电压 -
最大输入电压 40V
调光方式 -
输出电流 20mA
效率 -
最小输入电压 40V
输出数量 1
最大输出电压 38V
3.1mm(Max)
1.7mm(Max)
1mm(Max)
通用封装 TSOP-6
安装方式 导线安装,贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NCR402UX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

NCR402UX数据手册

厂牌 PDF简要描述 下载
NEXPERIA LED驱动器 NEXPERIA NCR402UX NCR402UX数据手册

NCR402UX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7641
10+ ¥ 0.7514
30+ ¥ 0.5942
100+ ¥ 0.5009
300+ ¥ 0.4585
3000+ ¥ 0.4245
库存: 5973
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.76
直接购买
加入购物车
