NCR402U

产品分类: LED驱动器
厂牌: NEXPERIA
产品描述: 38V(Max) SOP 贴片安装 2.9mm*1.5mm*1.1mm
供应商型号: 10B-2396730-4
供应商: 国内现货
标准整包数: 5

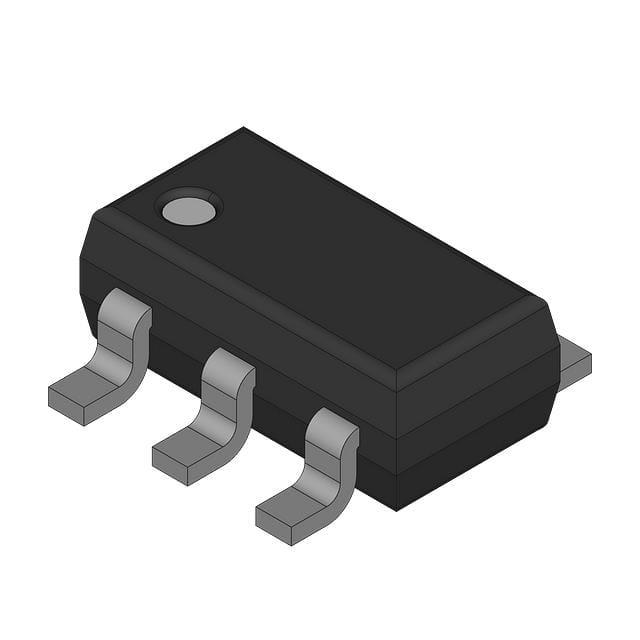

NEXPERIA LED驱动器 NCR402U

NCR402U概述

    Nexperia NCR402U LED Driver: Comprehensive Technical Overview

    1. 产品简介


    产品类型: NCR402U是一款集成电阻型PNP晶体管和两个二极管的一体化LED驱动器,封装为SOT457(SC-74)塑料封装。
    主要功能: 该LED驱动器能够提供稳定输出电流,其关键特性使其适用于多种常亮LED驱动及通用恒流源的应用场合。
    应用领域: 主要应用于汽车照明系统、常规恒流LED驱动及通用恒流源设计。

    2. 技术参数


    - 稳定输出电流:20 mA(可调整至最高65 mA)
    - 供应电压范围:40 V
    - 最低供应电压过压:1.4 V
    - 最大功率耗散:750 mW
    - 逆向电压:0.5 V
    - 温度范围:
    - 存储温度:-65°C ~ +150°C
    - 工作温度:-55°C ~ +150°C

    3. 产品特点和优势


    - 高精度输出电流:即使在供电电压变化的情况下也能保持输出电流的稳定性。
    - 低电压过压:只需1.4 V即可正常工作,适合低电压应用环境。
    - 可靠性认证:符合AEC-Q101标准,适合用于汽车电子系统。
    - 占用空间小:集成度高,有助于减少组件数量和电路板面积。
    - 热性能优异:具备良好的散热能力,允许较高功率耗散。

    4. 应用案例和使用建议


    - 典型应用电路图:如图9所示,NCR402U可以作为常亮LED驱动器使用,输出电流可以在20 mA到65 mA之间调整。当外部电阻连接时,可以通过选择不同阻值的外部电阻来调节输出电流。

    - 温度影响:根据图4,当温度升高时,输出电流会略有下降,这主要是由于设备自加热和输出电流负温度系数的影响。对于高温应用,建议选择适当的外部电阻以补偿这种影响。

    5. 兼容性和支持


    - 与其它元件的兼容性:NCR402U采用标准SC-74封装,便于与其他常见元件兼容。同时,通过使用如PDTC124XU这样的RET晶体管,可以实现开关控制功能。
    - 厂商支持:Nexperia提供了全面的技术支持和文档资源,包括详细的测试报告、应用指南和常见问题解答,确保用户能够在整个开发过程中获得帮助。

    6. 常见问题与解决方案


    - 输出电流不稳定:可能是由于外部电阻选择不当或环境温度波动。建议选择合适的外部电阻并确保在稳定的温度环境中使用。

    - 热失控:由于NCR402U的最大功耗为750 mW,在长时间高负载情况下应注意散热。适当增加散热措施或降低工作电流可有效避免此问题。

    7. 总结和推荐


    综上所述,Nexperia的NCR402U LED驱动器凭借其稳定的输出电流、低电压过压特性以及出色的热性能,成为一种高度可靠且易于使用的解决方案,特别适用于汽车照明和其他需要恒定电流驱动的应用场合。鉴于其优异的性能和广泛应用的潜力,强烈推荐将NCR402U用于各种高端LED驱动应用中。

NCR402U参数

参数
效率 -
最小输入电压 -
最小输出电压 -
功率 -
最大输入电压 -
最大输出电压 38V(Max)
输出电流 -
调光方式 -
输出数量 -
拓扑 -
长*宽*高 2.9mm*1.5mm*1.1mm
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装

NCR402U厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

NCR402U数据手册

厂牌 PDF简要描述 下载
NEXPERIA LED驱动器 NEXPERIA NCR402U NCR402U数据手册

NCR402U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.8415
500+ ¥ 0.8142
1000+ ¥ 0.7881
1575+ ¥ 0.7565
10000+ ¥ 0.7207
库存: 1695
起订量: 265 增量: 1
交货地:
最小起订量为:100
合计: ¥ 84.15
