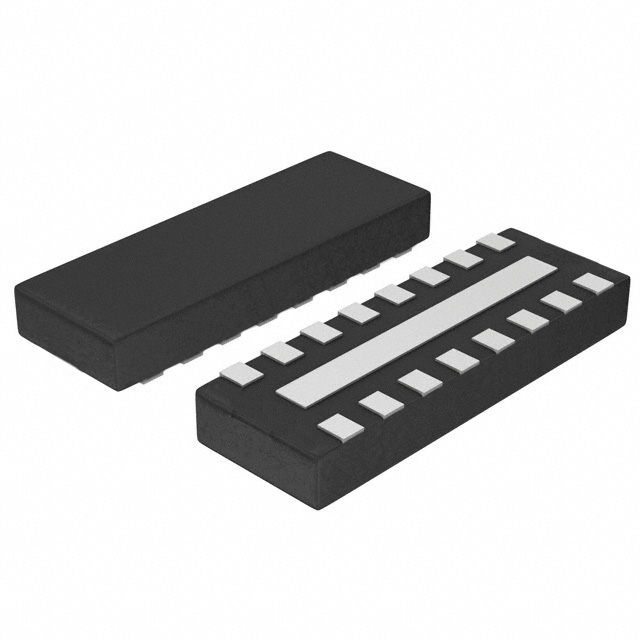

IP4254CZ16-8-TTL,1

产品分类: EMI滤波器
厂牌: NEXPERIA
产品描述: 100Ω 8 2 是 RC (Pi) 30pF(总计) UFDFN-16(EP) 贴片安装 3.3mm*1.35mm*550μm
供应商型号: IP4254CZ16-8-TTL,1
供应商: 国内现货
标准整包数: 4000
NEXPERIA EMI滤波器 IP4254CZ16-8-TTL,1

IP4254CZ16-8-TTL,1概述


    产品简介


    产品类型:
    IP4251/52/53/54-TTL系列是集成4通道、6通道和8通道被动滤波网络的电子元器件,具备静电放电(ESD)保护功能。
    主要功能:
    - 低通滤波器阵列,用于过滤通信或计算设备输入/输出端口上的不需要的射频信号。
    - 内置二极管提供高达±30 kV的ESD保护。
    - 具备多通道选择,适用于多种应用场景。
    应用领域:
    - 通用电磁干扰(EMI)和射频干扰(RFI)过滤及下游ESD保护。
    - 移动手机和个人通信系统(PCS)移动手持设备。
    - 无绳电话。
    - 无线数据系统(WAN/LAN)。
    - 移动互联网设备(MID)。
    - 便携式媒体播放器(PMP)。

    技术参数


    | 参数 | 技术规格 |

    | 渠道电容(Cch) | 频率=100kHz;直流偏置电压=2.5V,范围为10pF至30pF。 |
    | 渠道电阻(Rs(ch)) | 范围为32Ω至240Ω。 |
    | 最大接触放电ESD电压(VESD) | 25℃时±15 kV或±30 kV。 |
    | 工作电压(VCC) | −0.5V 至 +5.6V。 |
    | 渠道功耗(Pch) | Tamb = 85°C时,最大60mW。 |
    | 总功耗(Ptot) | Tamb = 85°C时,最大200mW。 |
    | 存储温度范围(Tstg) | -55°C 至 +150°C。 |
    | 环境温度范围(Tamb) | -40°C 至 +85°C。 |

    产品特点和优势


    - 环保合规性: 无铅,符合限制有害物质(RoHS)标准,不含卤素和锑。
    - 高性能: 具有4通道、6通道和8通道集成π型RC滤波网络,且ESD保护等级远超IEC 61000-4-2标准中的第四级(8 kV接触放电)。
    - 紧凑封装: 采用0.4 mm间距和仅0.55 mm高度的QFN塑料封装,非常适用于空间受限的应用场合。
    - 多通道选择: 适合于多种接口和应用场景,提供灵活的选择。

    应用案例和使用建议


    应用案例:
    - SDHC和MMC接口: IP4252CZ12-6-TTL和IP4252CZ16-8-TTL适合作为SDHC和MMC接口的滤波和保护元件,特别是当需要处理多个通道时,如SDHC卡的CLK、CMD和DAT0至DAT3/CD等信号。

    - LCD接口和其他高速接口: IP4251、IP4252和IP4254适用于运行速度在10 MHz到25 MHz或更高的数字接口,如LCD接口。
    使用建议:
    - 在选择滤波器时,需考虑应用的最大时钟频率、驱动强度、容性负载、以及上升时间和下降时间要求。
    - 对于具有额外通道需求的应用(如写保护开关或机械卡片检测开关),建议使用IP4252CZ16-8-TTL以增加可用通道数。
    - 为了满足不同接口的要求,如SDHC和MMC的电容和电压参数不同,应当根据具体的应用选择合适的滤波器型号。

    兼容性和支持


    兼容性:
    - IP4251/52/53/54-TTL系列产品可用于各种移动设备和系统中,包括手机、平板电脑和个人通信设备。
    - 可以与其他标准接口兼容,如SDHC、MMC和LCD等接口。
    支持:
    - 厂商提供详尽的技术文档和支持,包括应用指南和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查电源电压和接地连接是否正确。 |
    | 信号失真 | 检查滤波器的电容和电阻值是否与设计要求相符。 |
    | ESD保护失效 | 确保接线正确并遵循正确的接地规范。 |
    | 通道间串扰 | 检查所有通道的连接是否稳固,并确保滤波器的放置不会引入额外干扰。|

    总结和推荐


    综上所述,IP4251/52/53/54-TTL系列产品是具有高性价比和广泛适用性的电子元器件。它们不仅能够提供出色的电磁干扰和射频干扰过滤效果,还能有效地保护设备免受静电放电的影响。凭借其紧凑的设计和多种选择性,这些滤波器非常适合应用于多种便携式通信和计算设备中。对于需要高可靠性和高稳定性应用的工程师和设计师而言,强烈推荐使用该系列产品。

IP4254CZ16-8-TTL,1参数

参数
ESD保护
滤波器阶数 2
中心频率 -
电阻 100Ω
电感值 -
电路技术 RC (Pi)
额定电流 -
通道数 8
截止频率 -
额定电压-DC -
电容值 30pF(总计)
长*宽*高 3.3mm*1.35mm*550μm
通用封装 UFDFN-16(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IP4254CZ16-8-TTL,1厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

IP4254CZ16-8-TTL,1数据手册

厂牌 PDF简要描述 下载
NEXPERIA EMI滤波器 NEXPERIA IP4254CZ16-8-TTL,1 IP4254CZ16-8-TTL,1数据手册

IP4254CZ16-8-TTL,1封装设计

查看详情并下载
Symbol
Footprint
3D Model
