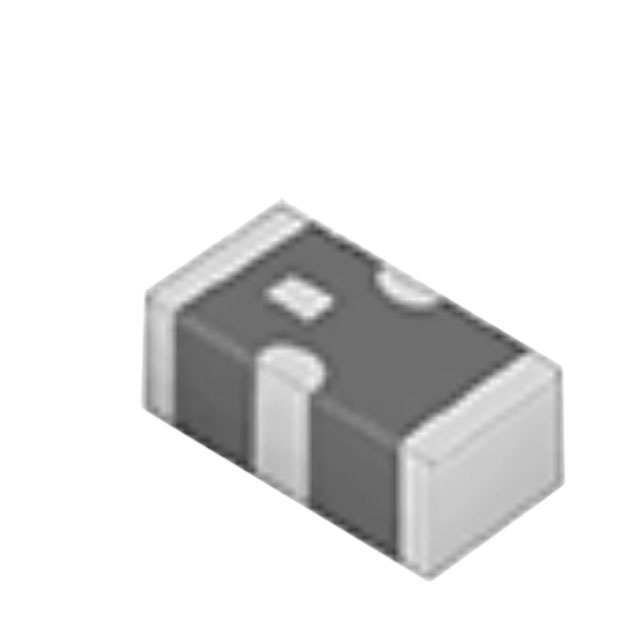

NFL18ZT506H1A3D

产品分类: EMI滤波器
产品描述: 10V 75mA 1 350nH 3 否 50GHz LC (T-Type) 110pF 0603 贴片安装 1.6mm*800μm*700μm
供应商型号: 12M-NFL18ZT506H1A3D
供应商: 云汉优选
标准整包数: 4000
MURATA MANUFACTURING EMI滤波器 NFL18ZT506H1A3D

NFL18ZT506H1A3D概述


    产品简介


    NFL18ZT506H1A3# 是一款由Murata Manufacturing Co., Ltd.生产的EMI抑制滤波器。其主要功能是通过紧凑的设计(尺寸为1.6x0.8x0.6mm)来抑制噪声,同时保持良好的信号完整性。该产品广泛应用于汽车娱乐/舒适设备、消费电子设备、医疗设备(不包括植入式和手术设备及自动注射器)、工业设备等领域。其独特的电路设计使其在宽频范围内具有出色的噪声抑制效果,适用于对电磁干扰敏感的应用场合。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 形状:SMD
    - 尺寸代码(英寸):0603
    - 长度:1.6mm(±0.1mm)
    - 宽度:0.8mm(±0.1mm)
    - 厚度:0.6mm(±0.1mm)
    - 工作温度范围:-55℃ 至 125℃
    - 典型质量:0.004g
    - 电路数:1
    - 额定电流:75mA
    - 额定电压:10Vdc
    - 耐压:30Vdc
    - 绝缘电阻:最小值1000MΩ
    - 插入损耗:
    - 0到50MHz范围内最大值6dB
    - 200到1000MHz范围内最小值30dB
    - 标称截止频率:50MHz
    - 电容:110pF
    - 电感:350nH

    产品特点和优势


    1. 紧凑设计:该滤波器体积小(1.6x0.8x0.6mm),适合空间受限的应用。
    2. 优秀的噪声抑制能力:具有陡峭且深的插入损耗特性,在宽频范围内表现出色的噪声抑制效果。
    3. 优良的信号完整性:尖锐的插入损耗曲线既保证了高噪声抑制效果,又减少了对信号波形的影响。
    4. 多种截止频率选择:提供50MHz至500MHz之间的六种截止频率选项,满足不同应用需求。

    应用案例和使用建议


    应用案例
    该产品主要应用于汽车娱乐/舒适设备,能够有效抑制车载音频系统中的噪声,提升用户体验。此外,它也适用于消费电子设备和医疗设备(如非植入式、非手术设备)。
    使用建议
    在实际应用中,考虑到插入损耗特性和频率响应,建议:
    1. 在高频段(200MHz以上)选用该产品时,需注意不要超过最大插入损耗限制。
    2. 为了确保最佳性能,安装时应尽量减小引脚间的寄生电感和电容。
    3. 在极端环境下(如高温或低温环境)使用时,要特别注意该产品的工作温度范围。

    兼容性和支持


    该产品与常见的SMD封装设备兼容,可直接焊接于PCB上。Murata官方网站提供了详细的安装指南和技术支持文档。如果需要更多技术支持,建议联系Murata的产品工程师或销售代表。

    常见问题与解决方案


    1. 问题:产品在使用过程中出现信号完整性下降。
    - 解决办法:检查电路板设计是否符合要求,特别是确保电容和电感值在合理范围内。另外,确保安装时没有引入额外的寄生电感和电容。
    2. 问题:产品在高温下工作不稳定。
    - 解决办法:请确认产品的工作温度是否在规定范围内(-55℃ 至 125℃)。如有必要,可以在产品周围添加散热措施,如加装散热片。
    3. 问题:产品在高频段插入损耗不足。
    - 解决办法:请检查产品的频率响应曲线是否满足应用需求。如果不满足,可以考虑更换其他类型的滤波器,或者通过优化电路设计来提高噪声抑制效果。

    总结和推荐


    综上所述,NFL18ZT506H1A3# 是一款优秀的EMI抑制滤波器,具备紧凑的设计、优秀的噪声抑制能力和广泛的适用性。尤其适用于对信号完整性要求高的汽车娱乐设备。虽然产品说明书中只提供了典型规格,但其出色的噪声抑制性能使其成为市场上值得信赖的选择。因此,我们推荐用户在相关应用场景中优先考虑使用该产品。不过,为确保最佳性能,请务必参考Murata官网获取最新详细规格并咨询技术支持。

NFL18ZT506H1A3D参数

参数
中心频率 -
电阻 -
截止频率 50GHz
电路技术 LC (T-Type)
额定电流 75mA
电感值 350nH
通道数 1
滤波器阶数 3
电容值 110pF
额定电压-DC 10V
ESD保护
长*宽*高 1.6mm*800μm*700μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
