NFA21SL307X1A48L

产品分类: EMI滤波器
产品描述: 10V 100mA 4 2 否 300GHz LC 0805 贴片安装 2mm*1.25mm*950μm
供应商型号: UNP-NFA21SL307X1A48L
供应商: 海外现货
标准整包数: 1

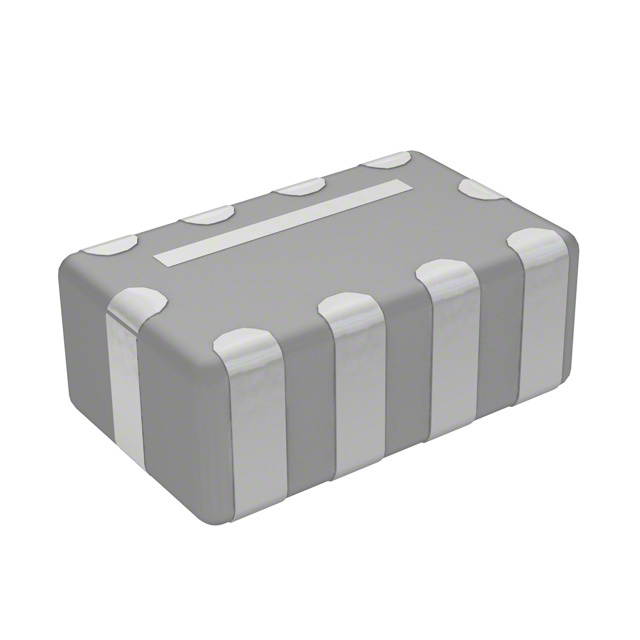

MURATA MANUFACTURING EMI滤波器 NFA21SL307X1A48L

NFA21SL307X1A48L概述


    产品简介


    NFA21SL系列芯片EMIFIL LC组合型
    NFA21SL系列芯片EMIFIL LC(Electromagnetic Interference Filtration)是一种集成的噪声抑制解决方案,广泛应用于电信、汽车、航空航天和其他需要高可靠性的行业。该系列产品主要功能是抑制电磁干扰,通过将高频噪声引导至地线来实现,适用于多种电气和电子设备中。

    技术参数


    - 型号规格:
    - NFA21SL506X1A48L
    - 截止频率:50 MHz
    - 插入损耗(I.L.):0 ~ 6 dB
    - 绝缘电阻:无具体要求
    - 额定电压:1000 V(DC)
    - 额定电流:20 mA(DC)
    - 耐压:30 V(DC)
    - NFA21SL806X1A48L
    - 截止频率:80 MHz
    - 插入损耗(I.L.):2 ~ 7 dB
    - 绝缘电阻:无具体要求
    - 额定电压:1000 V(DC)
    - 额定电流:20 mA(DC)
    - 耐压:30 V(DC)
    - NFA21SL207X1A45L
    - 截止频率:200 MHz
    - 插入损耗(I.L.):无具体要求
    - 绝缘电阻:无具体要求
    - 额定电压:1000 V(DC)
    - 额定电流:100 mA(DC)
    - 耐压:30 V(DC)
    - 电容和电感典型值:
    - NFA21SL506X1A4□□: 80 pF (电容), 140 nH (电感)
    - NFA21SL806X1A4□□: 75 pF (电容), 79 nH (电感)
    - NFA21SL207X1A4□□: 42 pF (电容), 29 nH (电感)
    - NFA21SL307X1A4□□: 22 pF (电容), 29 nH (电感)
    - 工作温度范围: -55°C 至 +125°C(含自热)

    产品特点和优势


    - 高频噪声抑制: 能够有效抑制高达1000 MHz的高频噪声,特别适合于高速通信系统。
    - 宽温度范围适应性: 工作温度范围广,确保在极端环境下依然稳定可靠。
    - 高可靠性设计: 经过严格的机械和环境测试,能够在恶劣环境中保持稳定性能。
    - 小体积设计: 采用小型化封装,适合紧凑电路板设计。

    应用案例和使用建议


    - 电信设备: 在5G基站中用于噪声抑制。
    - 汽车电子: 用于发动机控制单元中的噪声过滤。
    - 航空航天: 用于飞行器内部复杂的电气系统。
    使用建议:
    - 在高温和潮湿环境中使用时,需注意定期检查和维护,以确保良好的绝缘性能。
    - 设计电路板时应尽量减少机械应力,特别是对靠近边缘或受螺钉紧固影响的组件。
    - 焊接时要遵循标准焊接条件,避免过度热应力导致性能下降。

    兼容性和支持


    - 兼容性: NFA21SL系列可以与其他标准SMT工艺兼容的元器件一起使用。
    - 厂商支持: Murata公司提供详细的安装指南和技术支持,确保用户能够顺利集成到各类电子设备中。

    常见问题与解决方案


    1. 问: 插入损耗偏大,无法满足需求。
    - 答: 检查电源电压是否稳定,确保符合产品规格。如果电压稳定,则考虑更换更高规格的产品。
    2. 问: 产品在高温下出现故障。
    - 答: 确保散热措施良好,遵守规定的最大工作温度限制。如需更高温度范围,可咨询Murata获取定制解决方案。

    总结和推荐


    NFA21SL系列芯片EMIFIL LC凭借其卓越的高频噪声抑制能力和宽温度范围内的稳定性,在电信、汽车、航空航天等领域有着广泛应用。无论是从产品特性还是从市场竞争力来看,该产品都是一款值得推荐的高性能噪声抑制解决方案。然而,鉴于其较高的耐压和额定电流,用户在选择时应根据具体应用需求仔细评估,必要时与Murata的技术团队进行详细沟通。

NFA21SL307X1A48L参数

参数
电阻 -
额定电流 100mA
通道数 4
截止频率 300GHz
ESD保护
滤波器阶数 2
电感值 -
中心频率 -
额定电压-DC 10V
电容值 -
电路技术 LC
长*宽*高 2mm*1.25mm*950μm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NFA21SL307X1A48L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NFA21SL307X1A48L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING EMI滤波器 MURATA MANUFACTURING NFA21SL307X1A48L NFA21SL307X1A48L数据手册

NFA21SL307X1A48L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.043 ¥ 0.3666
2924+ $ 0.039 ¥ 0.3329
库存: 2924
起订量: 273 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.36
