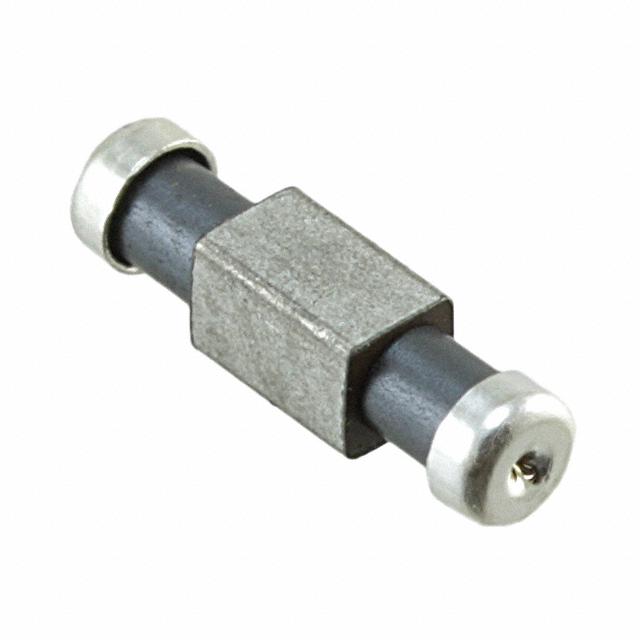

NFE61HT361C2A9L

产品分类: EMI滤波器
产品描述: 100V 2A 1 3 否 LC (T-Type) 360pF 2706 贴片安装 6.8mm*1.6mm*1.9mm
供应商型号: CSJ-ST37358446
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING EMI滤波器 NFE61HT361C2A9L

NFE61HT361C2A9L概述


    产品简介


    产品类型: 车载用大电流贴片EMIFIL LC型组合滤波器
    主要功能: 该产品专为车载电子设备设计,能够有效抑制高频噪声,确保设备的稳定运行。它集成了电容和铁氧体磁珠,可以在大电流应用中提供出色的噪声过滤效果。
    应用领域: 广泛应用于汽车电子系统中的电源线和信号线中,如发动机控制单元(ECU)、车身控制模块(BCM)等。

    技术参数


    - 型号编号: NFE61HT□□□□2A9□
    - 额定电压: 100 V (DC)
    - 耐压等级: 250 V (DC)
    - 额定电流: 2 A (DC)
    - 绝缘电阻: 1000 MΩ (最小值)
    - 电容量范围: 33 pF 至 3300 pF
    - 电容精度: ±30%(除3300 pF为±20%)
    - 工作温度范围: -55°C 至 +125°C
    - 存储温度范围: -55°C 至 +125°C
    - 标准测试条件:
    - 温度:20°C ± 2°C
    - 湿度:60% RH 至 70% RH
    - 大气压:86 kPa 至 106 kPa

    产品特点和优势


    1. 集成设计: 该产品将电容和铁氧体磁珠集成在一起,减少了布局空间,提高了系统可靠性。
    2. 高可靠性: 经过了AEC-Q200认证,确保了产品在极端环境下的稳定性。
    3. 宽温范围: 工作温度范围广,能够在-55°C至+125°C的环境中稳定工作。
    4. 高耐压能力: 能够承受高达250V的电压,保障了电路的安全性。

    应用案例和使用建议


    应用案例:
    - 案例一: 在某款汽车引擎控制模块中,该产品被用于电源线路中,有效地抑制了来自引擎点火系统的高频噪声干扰,确保了引擎控制模块的稳定工作。
    - 案例二: 在车身控制模块中,该产品用于过滤信号线中的高频噪声,显著提高了通信的可靠性和稳定性。
    使用建议:
    - 焊接温度控制: 焊接时要严格控制温度,避免因热冲击导致陶瓷材料开裂。
    - 避免过量焊料: 采用回流焊接而非浸焊,以避免焊料过多引起的陶瓷损坏。
    - 热应力管理: 设计PCB时要考虑机械应力的影响,确保元件位于远离螺丝孔的位置,减少因紧固螺丝造成的板弯曲。

    兼容性和支持


    该产品与各种电子设备具有良好的兼容性,可以轻松集成到现有的电路设计中。厂家提供了全面的技术支持,包括详细的技术手册、安装指南和售后服务,确保用户能够正确地安装和使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 高温环境下出现故障 | 检查是否按照规定进行了高温储存试验,并确认符合AEC-Q200的要求。 |
    | 频繁出现漏电流 | 测量绝缘电阻,确保符合1000 MΩ的最低要求。 |
    | 电磁干扰影响性能 | 检查安装位置是否符合标准土地尺寸要求,并确保接地良好。 |

    总结和推荐


    综合评估:
    - 优点: 该产品集成了电容和铁氧体磁珠,提供了优秀的噪声过滤效果;经过了AEC-Q200认证,保证了产品的高可靠性;支持大电流应用,适用于广泛的温度范围。
    - 缺点: 价格相比普通元件略高,但在高性能需求的应用场景下,性价比极高。
    推荐:
    鉴于其出色的功能和广泛的适用性,我们强烈推荐该产品用于需要大电流处理和高频噪声过滤的汽车电子系统中。如果您正在寻找一款可靠的、高效的EMIFIL解决方案,该产品将是您的理想选择。

NFE61HT361C2A9L参数

参数
额定电流 2A
电路技术 LC (T-Type)
中心频率 -
电感值 -
滤波器阶数 3
电阻 -
截止频率 -
ESD保护
通道数 1
额定电压-DC 100V
电容值 360pF
长*宽*高 6.8mm*1.6mm*1.9mm
通用封装 2706
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
