首页  >  产品百科  >  MP1518DG-LF-Z

MP1518DG-LF-Z

产品分类: LED驱动器
产品描述: PWM,Analog Step-Up (Boost) 350mA 1 2.5V 25V QFN 贴片安装,黏合安装
供应商型号: 1589-MP1518DG-LF-ZCT-ND
供应商: Digi-Key
标准整包数: 1
MONOLITHIC POWER SYSTEMS LED驱动器 MP1518DG-LF-Z

MP1518DG-LF-Z概述

    # MP1518 固定频率白光LED驱动器技术手册

    产品简介


    MP1518 是一款由 Monolithic Power Systems (MPS) 设计的升压转换器,专为从单节锂离子电池驱动多达6个串联白光LED而设计。此芯片采用电流模式固定频率架构来调节LED电流,并通过外部电流感应电阻测量电流。MP1518 的典型应用包括手机、手持电脑、PDA以及小型LCD显示屏等领域。

    技术参数


    以下是MP1518的关键技术规格:
    - 输入电压范围: 2.5V 至 6V
    - 输出电压范围: 输入电压至25V
    - 开关频率: 1.0MHz 至 1.5MHz
    - 最大占空比: 92%
    - 反馈电压: 104mV(低反馈电压减少功率损耗并提高效率)
    - 过压保护: 当输出电压超过28V时关闭转换器
    - 启动方式: 软启动/脉宽调制(PWM)调光
    - 封装选项: TSOT23-6 和 QFN8 (2x2mm)

    产品特点和优势


    MP1518具有多项显著的技术优势:
    - 内置功率MOSFET
    - 驱动高达6个串联白光LED
    - 高达87%的效率
    - 支持软启动和PWM调光
    - 包含欠压锁定(UVLO)、热关断及内部电流限制功能
    - 提供TSOT23-6和QFN8两种小尺寸封装选择

    应用案例和使用建议


    应用案例
    MP1518广泛应用于消费类电子产品中,例如手机、手持设备和平板电脑。其典型应用电路如图2所示,能够从2.5V到6V的电源范围内驱动3个LED灯,每个LED的工作电流为20mA。建议使用0.22μF以上的输出电容器以确保最佳性能,并选用具有低DCR特性的22μH电感器来提升效率。
    使用建议
    为了获得最佳效果,在实际应用中需要注意以下几点:
    - 确保正确的布局设计以减少高频噪声干扰。
    - 适当调整反馈电阻值(R1),根据所需LED电流设置合适阻值。
    - 如果需要更高精度控制亮度,则考虑使用逻辑信号或滤波后的PWM信号进行调光。

    兼容性和支持


    MP1518支持与多种设备兼容,并且提供了详细的评估板参考资料(EV0056 和 EV1518DG-00A)帮助开发者快速上手开发过程。此外,厂商还承诺所有MPS部件均符合RoHS标准,并致力于环保生产。

    常见问题与解决方案


    问题一:如何避免因负载开路导致的问题?
    如果发生LED开路情况,可以通过将OV引脚连接到LED顶部来实现过压保护。一旦检测到输出电压超过28V时,MP1518会自动关闭直至重新供电重启。
    解决方案二:如何正确选择反馈电阻R1?
    反馈电阻R1的选择直接决定了LED的工作电流。具体选择方法参见表格2列出的不同LED电流对应的电阻值列表即可轻松计算得出所需电阻大小。

    总结和推荐


    综上所述,MP1518凭借其高效率、紧凑型设计以及丰富的保护机制成为一款非常优秀的白光LED驱动解决方案。它特别适合那些对空间有限但又要求高性能表现的应用场合。如果您正在寻找一款既可靠又能满足多样化需求的产品,那么MP1518无疑是一个值得信赖的选择!因此强烈推荐给那些从事相关领域工作的工程师们使用该产品进行设计开发。

MP1518DG-LF-Z参数

参数
输出数量 1
效率 -
最大输入电压 -
最小输入电压 -
输出电流 350mA
拓扑 Step-Up (Boost)
调光方式 PWM,Analog
最小输出电压 2.5V
最大输出电压 25V
功率 -

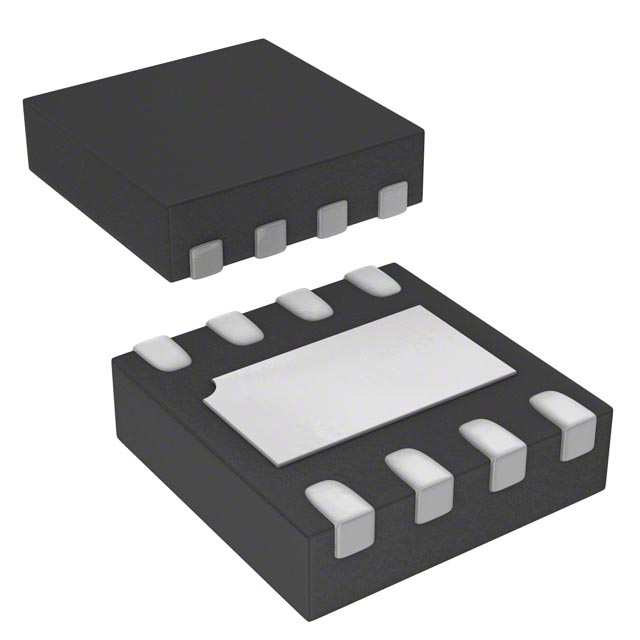

通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MP1518DG-LF-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP1518DG-LF-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS LED驱动器 MONOLITHIC POWER SYSTEMS MP1518DG-LF-Z MP1518DG-LF-Z数据手册

MP1518DG-LF-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.737 ¥ 23.1277
10+ $ 1.6081 ¥ 13.5886
25+ $ 1.3079 ¥ 10.9455
100+ $ 1.0354 ¥ 8.6652
250+ $ 0.9016 ¥ 7.5452
500+ $ 0.8193 ¥ 6.8564
1000+ $ 0.7504 ¥ 6.2795
2500+ $ 0.6761 ¥ 5.6581
库存: 3079
起订量: 1 增量: 1
