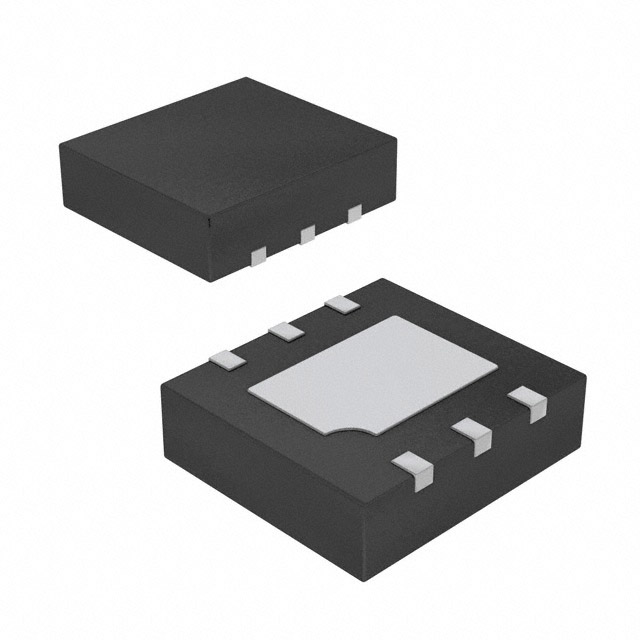

MP2489DQ-LF-Z

产品分类: LED驱动器
产品描述: 60V PWM,Analog Step-Down (Buck) 1A 1 6V QFN 贴片安装,黏合安装
供应商型号: QMPS-MP2489DQ-LF-Z
供应商: Monolithic Power Systems
标准整包数: 1
MONOLITHIC POWER SYSTEMS LED驱动器 MP2489DQ-LF-Z

MP2489DQ-LF-Z概述

    # MP2489 降压型白光LED驱动器技术手册解析

    产品简介


    MP2489是一款专为高亮度LED设计的高效降压转换器,具有宽输入电压范围(6V至60V)。其内部集成了65V的MOSFET,适用于多种低压卤素灯替代、通用照明、汽车装饰照明、标志及应急照明等场景。凭借其独特的反激控制架构,MP2489能够实现精准的LED电流调节,并支持PWM和模拟调光功能,适合需要高性能和稳定性的应用场合。

    技术参数


    主要技术规格
    - 输入电压范围:6V至60V
    - 输出电流:≥1A
    - 效率:>95%
    - 反馈电压精度:202mV ± 30mV
    - 支持调光方式:PWM调光(1000:1分辨率)、模拟调光
    - 封装形式:TSOT23-5、QFN6(3x3mm)、SOIC8E
    工作环境
    - 工作温度范围:-40°C 至 +125°C
    - 最大结温:150°C
    - 封装热阻:TSOT23-5(100°C/W)、QFN6(50°C/W)、SOIC8E(48°C/W)

    产品特点和优势


    MP2489具有以下几个显著的特点和优势:
    1. 高集成度:内部集成了65V MOSFET,减少外围元件数量。
    2. 高效率:利用反激控制架构,在典型应用下效率超过95%。
    3. 快速响应时间:无环路补偿需求,且具备非常快的瞬态响应速度。
    4. 多功能调光支持:支持PWM和模拟调光,满足不同场景的需求。
    5. 保护机制完善:包括热关断、LED开路保护、短路保护等多重保护功能。

    应用案例和使用建议


    典型应用场景
    - 低电压卤素灯替代:适用于替代传统卤素灯的高效照明系统。
    - 车载LED灯条:利用PWM调光功能,实现车灯动态效果。
    - 户外标识灯:支持宽电压输入,适应复杂供电环境。
    使用建议
    - 输入电容选择:推荐选用10μF~22μF低ESR电容,确保电源稳定性。
    - 输出电容设置:根据需求选择适当容量的输出电容,降低纹波电流。
    - 软启动时间调整:通过在EN/DIM引脚接入外接电容实现软启动,避免过大的浪涌电流冲击。

    兼容性和支持


    MP2489与其他电子元件具有良好的兼容性,其封装尺寸小巧,易于集成到各类设计方案中。Monolithic Power Systems提供详细的技术文档和全面的技术支持服务,帮助用户快速完成产品开发和调试过程。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电流不稳定 | 检查外部电流检测电阻是否正确连接 |
    | EMI干扰严重 | 调整PCB布局,增加屏蔽措施 |
    | 设备过热 | 检查散热条件是否满足要求 |

    总结和推荐


    综上所述,MP2489是一款功能强大、性能卓越的LED驱动芯片,特别适合于工业级和车规级应用。其高效率、多功能调光能力和完善的保护机制使其在市场上极具竞争力。强烈推荐给需要高性能LED驱动解决方案的设计工程师们。

MP2489DQ-LF-Z参数

参数
拓扑 Step-Down (Buck)
最大输入电压 60V
功率 -
调光方式 PWM,Analog
输出数量 1
最小输出电压 -
效率 -
最大输出电压 -
最小输入电压 6V
输出电流 1A
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 汽车级,照明级
零件状态 在售
包装方式 卷带包装

MP2489DQ-LF-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP2489DQ-LF-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS LED驱动器 MONOLITHIC POWER SYSTEMS MP2489DQ-LF-Z MP2489DQ-LF-Z数据手册

MP2489DQ-LF-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 12.3707
50+ ¥ 12.2854
100+ ¥ 9.8112
500+ ¥ 7.7637
1000+ ¥ 7.1665
3000+ ¥ 6.4839
库存: 3000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 123.7
