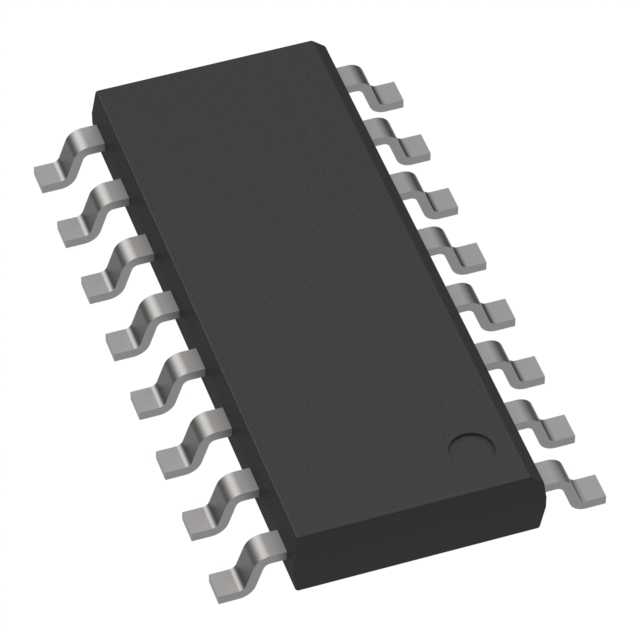

MP3394SGS-Z

产品分类: LED驱动器
产品描述: PWM Step-Up (Boost) 180mA 4 SOIC-16 贴片安装,黏合安装
供应商型号: 946-MP3394SGSZ
供应商: Mouser
标准整包数: 1
MONOLITHIC POWER SYSTEMS LED驱动器 MP3394SGS-Z

MP3394SGS-Z概述

    MP3394S:4-通道白光LED驱动器技术手册解析

    一、产品简介


    MP3394S是一款升压型控制器,具有4个电流通道,专为大型LCD显示屏背光应用设计的白光LED驱动器。它可以驱动多达4组LED灯串,每组LED的最大电流可达200mA。该芯片可通过单一电感电源实现扩展通道数量,并支持并联操作以适应不同的输入电压范围(5V至28V)。MP3394S采用电流模式和固定频率架构,具有出色的效率表现和稳定性,适用于桌面LCD显示器和平板视频显示设备等多种场景。

    二、技术参数


    以下是MP3394S的主要技术规格:
    - 输入电压范围:5V至28V
    - 输出通道数:4通道
    - 每通道最大输出电流:200mA
    - 最大开关频率:500kHz
    - 通道间电流匹配精度:2.5%
    - PWM调光频率范围:1kHz~2kHz
    - 工作温度范围:-40℃~+125℃
    - 封装形式:TSSOP16EP、SOIC16、SOIC20
    - 绝对最大额定值:VIN=-0.3V~+30V;功耗:2.78W(TSSOP16EP)

    三、产品特点和优势


    MP3394S具备以下显著特点:
    1. 高精度电流调节:每个通道可独立设置电流值,确保所有LED串亮度一致。
    2. 灵活性强:支持多种输入电压和多种封装形式,满足不同设计需求。
    3. 高效节能:低损耗架构有效减少能量损失,提高整体系统效率。
    4. 多重保护机制:包括开路/短路LED保护、过压保护(OVP)、欠压锁定(UVLO)以及热关断等功能,增强了系统的可靠性和安全性。
    四、应用案例与使用建议
    典型应用场景包括桌面LCD显示器、平板电视及医疗显示设备等。对于实际使用过程中,建议如下:
    - 确保良好的散热条件以避免因高温导致的降级或损坏。
    - 在选择外部元件时要严格遵循推荐值,特别是电感和电容的选择直接影响性能表现。
    - 使用DC输入方式进行调光时应注意调节BOSC引脚上的电容大小来获得理想的闪烁效果。
    五、兼容性与支持
    MP3394S可以与其他标准组件良好配合使用,如常见的电阻、电容等被动元件。此外,Monolithic Power Systems提供了详尽的技术文档和支持服务,用户可通过官方渠道获取最新的软件工具包和技术资料。

    六、常见问题与解决方案


    以下列举了一些可能遇到的问题及其解决方法:
    - 问:如何处理掉电情况下的电流波动?
    - 答:确保系统中有适当的储能电容器,并合理设置UVLO阈值。
    - 问:当出现短路时为什么某些LED不再发光?
    - 答:这是正常的保护机制反应,一旦检测到异常就会自动切断受影响的部分直到故障解除。

    七、总结与推荐
    总体而言,MP3394S凭借其优越的性能指标、灵活的应用适配能力以及完善的保护措施,在中高端LED背光领域表现出色。特别适合需要高亮度均匀分布且可靠性要求较高的场合。因此,强烈推荐给寻求高性能解决方案的专业工程师们作为首选产品之一。

MP3394SGS-Z参数

参数
最小输出电压 -
效率 -
功率 -
输出数量 4
最大输入电压 -
最小输入电压 -
调光方式 PWM
拓扑 Step-Up (Boost)
输出电流 180mA
最大输出电压 -
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
