MP1529DR-LF-Z

产品分类: LED驱动器
产品描述: PWM Step-Up (Boost) 30mA,150mA 3 25V 贴片安装,黏合安装
供应商型号: M-MP1529DR-LF-Z
供应商: Future
标准整包数: 5000
MONOLITHIC POWER SYSTEMS LED驱动器 MP1529DR-LF-Z

MP1529DR-LF-Z概述


    产品简介


    MP1529 是一款固定频率升压转换器,专为便携式应用设计,主要用于驱动液晶显示屏(LCD)背光以及闪光灯功能。该芯片可以将单节锂离子电池的电压升压至高达25V,同时支持最多两组六颗LED背光串和一组四颗LED闪光灯串。MP1529通过精确的电流控制确保每个LED串的工作电流稳定,分别支持最大30mA的背光电流和150mA的闪光灯电流。此外,该产品广泛应用于PDA、智能手机、数码相机及摄像机等领域,为消费电子设备提供高效的电源解决方案。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 输入电压范围 | 2.7V 至 5.5V | V |
    | 最大输出电压 | 25V | V |
    | 关断模式下电流消耗 | <1µA | µA |
    | 工作频率 | 1.2MHz | MHz |
    | 背光LED电流范围 | 0 至 30mA | mA |
    | 闪光灯LED电流范围 | 0 至 150mA | mA |

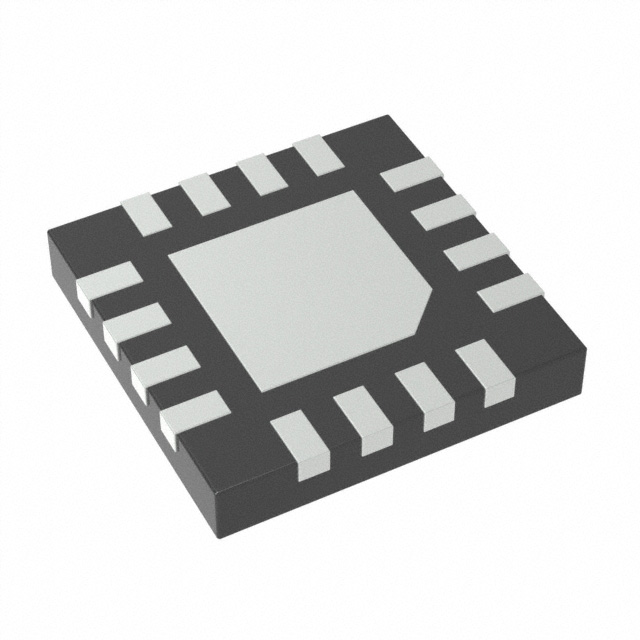

    | 封装形式 | QFN16 (4mm x 4mm)
    | 工作温度范围 | -40°C 至 +85°C | °C |

    产品特点和优势


    MP1529 的核心特点使其在消费电子设备中脱颖而出,包括但不限于以下几点:
    1. 高集成度:集成了背光与闪光灯两种功能,减少了外部元件需求。
    2. 精准控制:可通过独立调整背光、预览和闪光电流,满足不同亮度需求。
    3. 保护机制完善:内置过压保护、过流限制、软启动等功能,提升了可靠性。
    4. 超小封装:采用紧凑型QFN16封装,适合空间受限的设计。
    5. 高效率:具有优秀的能效表现,在多种输入电压条件下保持稳定的性能。

    应用案例和使用建议


    应用场景
    - 智能手机:作为主屏幕背光驱动器和拍照辅助照明的闪光灯供电。
    - 平板电脑:支持高分辨率LCD屏的均匀亮度调节。
    - 便携式相机:用于自动曝光预览和强光拍摄场景。
    使用建议
    1. 合理选择电感值:根据目标应用中的最大电流需求选择合适的电感值,推荐使用4.7µH或更高。
    2. 优化输入/输出电容:确保陶瓷电容器的质量,减少输出电压纹波,增强系统稳定性。
    3. 热管理:由于可能达到较高功率损耗,需注意散热设计以避免过温现象。

    兼容性和支持


    MP1529与多种标准电源管理和显示接口完全兼容,能够无缝对接现有硬件平台。Monolithic Power Systems (MPS) 提供详尽的技术文档和支持服务,包括参考设计、故障排查指南以及在线技术支持等资源,帮助客户快速完成产品开发周期。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 背光LED不亮 | 检查RS1电阻是否正确连接;确认EN1引脚状态 |
    | 输出电压过高导致关机 | 确认输出滤波电容C2参数符合设计要求 |
    | 闪光灯LED闪烁异常 | 调整PWM信号占空比并检查ISET3电阻设置 |

    总结和推荐


    总体而言,MP1529是一款高效且功能强大的升压转换器,特别适用于需要双背光+闪光灯组合的应用场合。凭借其卓越的性能、小巧的体积及丰富的功能选项,它无疑是便携式电子设备的理想选择。对于希望提升产品竞争力的企业来说,MP1529无疑是一个值得信赖的选择!

MP1529DR-LF-Z参数

参数
拓扑 Step-Up (Boost)
效率 -
输出电流 30mA,150mA
调光方式 PWM
最小输出电压 -
输出数量 3
最大输入电压 -
最小输入电压 -
功率 -
最大输出电压 25V
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MP1529DR-LF-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP1529DR-LF-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS LED驱动器 MONOLITHIC POWER SYSTEMS MP1529DR-LF-Z MP1529DR-LF-Z数据手册

MP1529DR-LF-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 2.2176 ¥ 18.7387
库存: 0
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 0
