MP4034GS-Z

产品分类: LED驱动器
产品描述: 28V 反激 1 6.6V SOIC-7 贴片安装
供应商型号: MP4034GS-Z-ND
供应商: Digi-Key
标准整包数: 2500

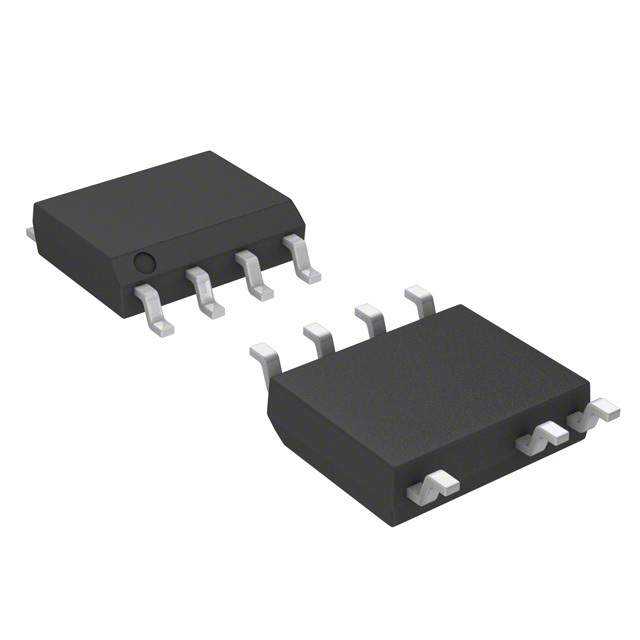

MONOLITHIC POWER SYSTEMS LED驱动器 MP4034GS-Z

MP4034GS-Z概述

    # MP4034 Offline LED Driver 技术分析与应用指南

    产品简介


    MP4034 是一款由 Monolithic Power Systems(MPS)开发的高集成度离线LED驱动芯片,具有精准恒流控制和无需光耦反馈电路的特点。通过集成700V耐压MOSFET,这款芯片显著简化了LED驱动电路设计,同时提高了系统的可靠性与效率。MP4034适用于多种离线供电LED驱动场景,如家居照明、商业照明及工业照明等领域。
    主要功能
    - 集成700V耐压MOSFET,减少外部组件需求。
    - 支持初级侧反馈控制,无需二次反馈电路和光耦合器。
    - 提供精确的恒流输出控制。
    - 内置过电压保护(OVP)、过温保护(TSD)及开路保护(OCkP)等功能。
    应用领域
    - 家庭及商业LED照明系统。
    - 智能家居及物联网相关的智能照明解决方案。
    - 工业控制领域的离线LED驱动。

    技术参数


    以下是MP4034的主要技术参数:
    | 参数项 | 范围 | 单位 |
    |
    | 供电电压(VCC)范围 | 6.6V 至 28V
    | 启动阈值电压(VCCH) | 16.8V 至 17.8V | V |
    | 关闭阈值电压(VCCL) | 6V 至 6.6V | V |
    | 最大输出功率 | 7W
    | 开关频率 | 可变 | kHz |
    | 结温范围 | -40°C 至 +125°C
    | 封装形式 | SOIC8-7A
    此外,MP4034具备完善的保护机制,如欠压锁定(UVLO)、过压保护、过温保护及开路保护功能,确保了产品的长期稳定运行。
    产品特点与优势
    独特功能
    1. 无需光耦反馈电路:通过初级侧反馈设计简化了传统LED驱动电路中复杂的次级反馈回路。
    2. 自然频谱整形:通过可变开关频率优化EMI表现,减少了外部滤波元件的需求,降低了整体成本。
    3. 高集成度:集成700V耐压MOSFET,极大程度上减少了外部元件数量,从而提升可靠性并降低成本。
    市场竞争力
    - 高效率:得益于自然频谱整形技术和领先的初级侧反馈控制算法,该芯片在保持高效率的同时还能有效抑制EMI干扰。
    - 易于使用:简单的设计架构和丰富的保护功能使得该芯片非常适合于快速原型开发与大批量生产。
    - 高性价比:高集成度和低成本的组合使其成为许多LED照明应用的理想选择。
    应用案例与使用建议
    典型应用场景
    MP4034广泛应用于离线LED驱动器的设计中,尤其适合小功率场景(最高可达7W)。例如:
    - 家用LED灯泡。
    - 商用LED筒灯。
    - 工业LED指示灯。
    使用建议
    1. 在设计过程中,需要根据输出功率和输入电压合理选择输入滤波电容的容量,确保满足最小直流电压需求。
    2. 输出二极管建议采用肖特基二极管以提高系统效率;若成本为优先考虑因素,则可以选择PN结二极管或其他非肖特基二极管。
    3. 注意优化变压器结构以降低漏感影响,并选用适当的RCD阻尼网络来抑制尖峰电压。
    兼容性与支持
    MP4034与多种LED光源及其他辅助电源模块兼容,其简单易用的设计便于与其他标准电子元器件集成。MPS公司提供全面的技术文档和支持服务,包括应用笔记、参考设计以及在线技术支持团队,助力开发者快速完成产品开发。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后无法正常启动 | 检查输入电压是否符合要求;确认输入滤波器配置正确。 |
    | 输出电流波动较大 | 重新校准峰值电流限值参数,调整辅助绕组匝数比。 |
    | 温度过高导致保护触发 | 降低负载功率,改善散热条件,检查系统热管理设计。 |
    总结与推荐
    MP4034是一款专为离线LED驱动设计的高性能芯片,其高集成度、优异的性能指标和友好的使用体验使其成为中小型LED驱动项目的理想选择。无论是在家庭还是商业环境中,MP4034都能提供稳定可靠的LED驱动解决方案。对于寻求高性价比且希望简化电路设计的用户来说,强烈推荐使用MP4034。
    最终结论:MP4034是一款非常优秀的离线LED驱动芯片,非常适合广泛的应用场景。如果您正在寻找一个功能强大、易于使用的LED驱动解决方案,MP4034无疑是最佳选择之一。

MP4034GS-Z参数

参数
调光方式 -
拓扑 反激
输出电流 -
最小输出电压 -
最大输出电压 -
效率 -
最小输入电压 6.6V
最大输入电压 28V
输出数量 1
功率 -
通用封装 SOIC-7
安装方式 贴片安装
零件状态 在售

MP4034GS-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP4034GS-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS LED驱动器 MONOLITHIC POWER SYSTEMS MP4034GS-Z MP4034GS-Z数据手册

MP4034GS-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.653 ¥ 5.4648
5000+ $ 0.624 ¥ 5.2221
库存: 0
起订量: 2500 增量: 1
