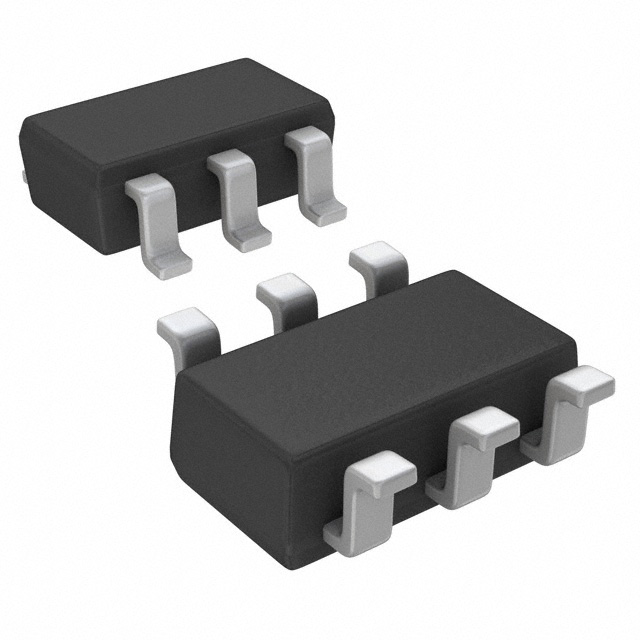

MP1518DJE-LF-Z

产品分类: LED驱动器
产品描述: 6V PWM,Analog Step-Up (Boost) 350mA 1 2.5V 25V TSOT-23-6 贴片安装,黏合安装
供应商型号: 946-MP1518DJELFZ
供应商: Mouser
标准整包数: 1
MONOLITHIC POWER SYSTEMS LED驱动器 MP1518DJE-LF-Z

MP1518DJE-LF-Z概述

    MP1518 固定频率白光LED驱动器技术手册解析

    产品简介


    MP1518 是一款由Monolithic Power Systems(MPS)开发的升压转换器,专门设计用于从单节锂离子电池供电环境中驱动高达6个串联的白光LED。它采用恒定频率的峰值电流模式架构,通过外部电流采样电阻来调节LED的电流输出。该器件具有低至104mV的反馈电压,从而有效降低功耗并提升整体效率。此外,MP1518还具备过电压保护功能,可通过OV引脚监控输出电压,当发生开路条件导致过电压时会自动关闭转换器。
    MP1518 可广泛应用于手机、手持式计算机与PDA、数码相机以及小型LCD显示器等领域。产品采用两种封装形式:TSOT23-6和QFN8(2x2mm),便于灵活集成于各类便携设备之中。

    技术参数


    | 参数名称 | 规格范围 | 单位 |
    |
    | 输入电压范围 | 2.5 ~ 6 | V |
    | 开关频率 | 1.0 ~ 1.5 | MHz |
    | 最大占空比 | 85 ~ 92 | % |
    | 过载保护 | 内置UVLO、过热保护 | - |
    | 输出开关导通电阻 | 0.5 | Ω |
    | 额定工作效率 | 高达87% | % |
    产品特点与优势
    MP1518 的核心竞争力在于其高能效(最高可达87%)、快速启动能力及多功能保护机制。具体而言:
    1. 集成型MOSFET:无需额外外接功率器件即可完成整个电路搭建。
    2. 灵活的调光方式:支持软启动控制与脉宽调制(PWM)调光。
    3. 宽输入电压范围:适应多种供电条件下的运行需求。
    4. 低反馈电压设计:有助于减少功耗并提高系统效率。
    5. 紧凑型封装:适合空间受限的设计环境。
    应用案例与使用建议
    根据技术手册中的典型应用图示,MP1518可轻松实现对3颗至6颗串联白光LED灯珠的高效驱动。例如,在一部智能手机显示屏背光系统中,将MP1518连接到锂离子电池后,可以提供稳定的亮度输出,并且能够承受20mA左右的工作电流。
    对于实际部署过程中,需注意以下几点:
    - 使用陶瓷电容作为输入滤波器以改善稳定性;
    - 选用低阻值电感以进一步优化转换效率;
    - 在布局布线时尽量缩短高频走线长度,避免电磁干扰问题。
    兼容性与支持
    目前市场上存在两种版本的MP1518——标准版(DJ系列)和EMI优化版(DJE系列),后者适用于对电磁辐射敏感的应用场合。此外,制造商提供了详细的参考设计资料及样品评估板(EV0056),方便工程师快速上手开发项目。客户还可以通过官方网站获取最新的绿色认证信息和技术文档更新。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查反馈回路连接是否正确;更换优质电容; |
    | 系统启动时间较长 | 调整软启动时间设置 |
    | 遇到高频振荡现象 | 缩短开关节点之间的走线距离 |
    总结与推荐
    综上所述,MP1518凭借其高性能、易用性以及多样化的配置选项成为驱动白光LED的理想选择。无论是消费电子还是工业控制领域,MP1518都展现出了极高的性价比和技术可靠性。如果您正在寻找一款集成了所有必要特性的小型化LED驱动器,则MP1518无疑是一个值得推荐的产品!

MP1518DJE-LF-Z参数

参数
调光方式 PWM,Analog
最小输出电压 -
最大输出电压 25V
拓扑 Step-Up (Boost)
输出电流 350mA
最小输入电压 2.5V
效率 -
最大输入电压 6V
功率 -
输出数量 1
通用封装 TSOT-23-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
