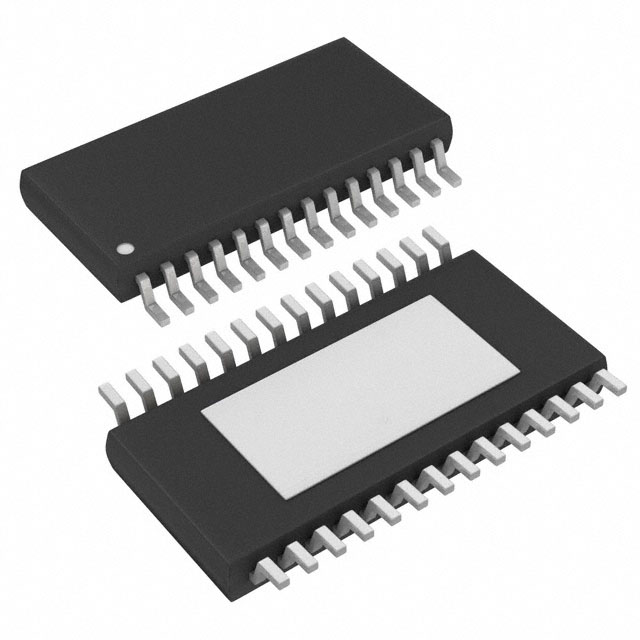

MP3393EF-LF-Z

产品分类: LED驱动器
产品描述: 32V PWM,Analog Step-Up (Boost) 8 9V TSSOP-28(EP) 贴片安装,黏合安装
供应商型号: 946-MP3393EFLFZ
供应商: Mouser
标准整包数: 1
MONOLITHIC POWER SYSTEMS LED驱动器 MP3393EF-LF-Z

MP3393EF-LF-Z概述

    高质量文章:MP3393 8-String White LED Driver 技术概述

    1. 产品简介


    MP3393 是一款由 Monolithic Power Systems (MPS) 设计的高效白光 LED 驱动芯片,专为驱动大型液晶显示屏 (LCD) 的背光应用而开发。它集成了 8 个独立的恒流控制通道,可直接控制多条 LED 串,适用于平板显示器、LCD 电视和电脑显示器等领域。该产品具有高效率、低功耗、高精度电流匹配等特点,为现代化显示设备提供了出色的性能表现。
    主要功能
    - 提供 8 路 LED 恒流驱动通道;
    - 内置峰值电流模式控制,支持频率可编程(100kHz 至 500kHz);
    - 支持外部 PWM 和模拟调光;
    - 具备开路/短路保护、过压保护和热关断功能;
    - 最大输出电流超过 350mA,支持高达 202mV 的低调节电压,显著提升效率。

    2. 技术参数


    以下是 MP3393 的关键技术规格和技术参数汇总:
    | 参数名称 | 范围/单位 | 备注 |
    |
    | 输入电压范围 | 9V ~ 32V | 支持宽范围输入 |
    | 工作频率范围 | 120kHz ~ 160kHz | 可通过外部电阻调整 |
    | 最大 LED 电流 | >350mA | 单通道最大电流 |
    | 电流匹配精度 | ±1.2% | 提高多通道 LED 系统的均匀性 |
    | 输入启动电压(UVLO) | 7.5V ~ 8.5V | 自动启动保护 |
    | 过温关断阈值 | 150℃ | 防止芯片过热损坏 |
    | 绝对最大输入电压 | 35V | 避免高电压导致损坏 |
    | 工作温度范围 | -40℃ ~ +125℃ | 宽温范围适应多种环境 |

    3. 产品特点和优势


    MP3393 在同类产品中脱颖而出,其核心优势包括:
    - 多功能集成:支持多种调光方式(PWM 和模拟调光),便于灵活应用。
    - 高精度电流匹配:±1.2% 的电流调节精度确保多通道 LED 系统的亮度一致性。
    - 高效率设计:低至 202mV 的调节电压显著降低系统功耗,提高整体能效。
    - 全面保护机制:集成开路/短路保护、过压保护和热关断功能,保障系统稳定运行。
    - 扩展性强:支持通道扩展,单芯片可同时驱动多个 LED 串,简化系统设计。
    这些特点使其成为高性能 LED 驱动的理想选择,特别是在对功率密度和能效要求较高的应用场景中。

    4. 应用案例和使用建议


    典型应用场景
    - 平板显示器背光照明
    - 智能手机屏幕补光
    - 专业级显示器和投影仪
    使用建议
    1. 优化电路布局:使用陶瓷电容器滤波 VCC 和补偿 COMP 引脚,以减少高频噪声影响。
    2. 动态调整频率:根据实际应用需求设置开关频率,优先考虑高频率以减小电感体积。
    3. 注意保护机制:合理配置外部电阻(如 RFF、ROSC),避免过压和过流对芯片造成损害。

    5. 兼容性和支持


    MP3393 采用两种封装形式:TSSOP28EP 和 SOIC28。它与主流控制器和驱动器高度兼容,可轻松融入现有的硬件平台。此外,MPS 提供完善的技术支持,包括详尽的文档、在线技术支持以及样片申请服务,帮助用户快速完成产品开发。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电流不稳定 | 确保 RSENSE 的阻值准确且无接触不良。 |
    | 启动后立即进入保护模式 | 检查输入电压是否满足启动条件(>7.5V)。 |
    | LED 驱动效率较低 | 检查 PCB 设计,增加散热措施并优化布局。 |

    7. 总结和推荐


    MP3393 是一款高度集成、功能强大的 LED 驱动器,适合需要高效、可靠 LED 背光系统的高端应用场景。其显著的电流匹配精度、低功耗特性和丰富保护功能使其在市场上具备很强的竞争力。对于需要大规模 LED 驱动的设计师来说,MP3393 是一款值得信赖的产品。我们强烈推荐将其纳入设计选型清单中。
    最终评分:4.8/5
    总结:
    MP3393 的卓越性能和稳定性使其成为现代显示系统不可或缺的一部分,非常适合高端显示器和消费电子产品中的应用。

MP3393EF-LF-Z参数

参数
拓扑 Step-Up (Boost)
最大输入电压 32V
功率 -
效率 -
调光方式 PWM,Analog
最小输出电压 -
输出电流 -
最大输出电压 -
输出数量 8
最小输入电压 9V
通用封装 TSSOP-28(EP)
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
