首页  >  产品百科  >  0348975201

0348975201

厂牌: MOLEX
产品描述: 20pin 2mm 2 Header,Latch Holder 4A 锡 灰色 贴片安装 35.05mm(长度)*18.8mm(高度)
供应商型号:
供应商:
标准整包数: 0

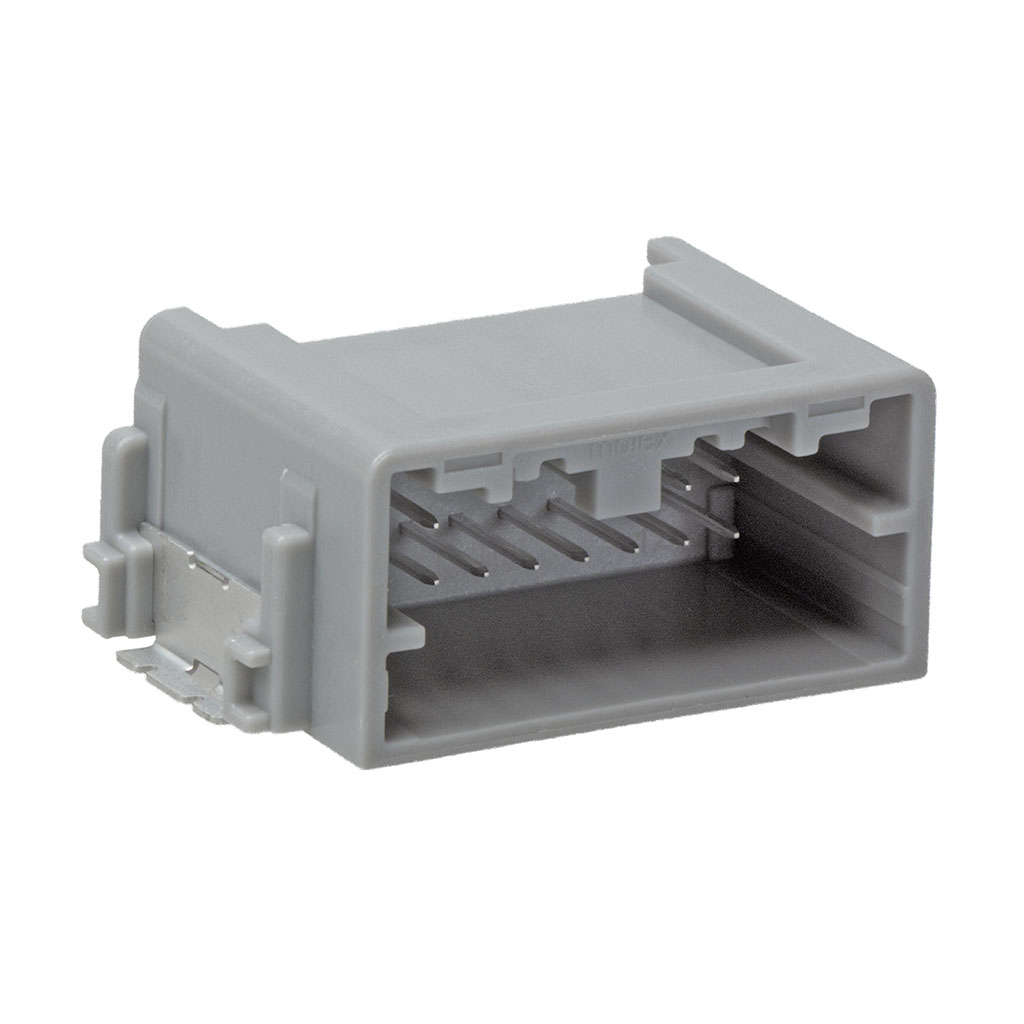

MOLEX 矩形连接器 - 针座 - 公插针 0348975201

0348975201概述


    产品简介


    产品类型:Mini50 12-24CKT SMT HDR(Mini50双排表面贴装连接器)
    主要功能:
    Mini50系列连接器是一种高可靠性双排表面贴装连接器,适用于多种电路规模(12至24个电路)。这些连接器用于电子设备中的信号传输和电源分配,提供高效、稳定的数据传输解决方案。
    应用领域:
    广泛应用于汽车电子、工业控制、通信设备、医疗设备及消费电子产品等领域。

    技术参数


    - 额定电流:具体取决于不同电位数和布线方式,最大电流通常不超过安全限值。
    - 电压等级:标准工作电压范围通常为24V及以下。
    - 接触电阻:不大于5毫欧姆。
    - 绝缘电阻:最小绝缘电阻大于100兆欧。
    - 耐久性:机械寿命至少可达1万次插拔循环。
    - 焊接要求:符合Solderability标准SMES-152。
    - 材料成分:外壳采用SPS 30% GF材料,具有良好的抗冲击性能;基金属选用C26000黄铜,表面处理为镀镍和镀金,确保良好的导电性能和抗腐蚀性。
    - 阻燃性:符合ISO3795或GM3191标准。
    - 外观缺陷:满足PS-45499-002(Class B)标准的视觉缺陷规范。

    产品特点和优势


    - 高性能镀层:电镀硬金(minimum 0.76微米)和镀锡(minimum 2.5 - 4.0微米),保证了长期稳定的电气性能和抗腐蚀能力。
    - 高密度设计:紧凑型设计允许在有限的空间内安装更多电路,提高设备集成度。
    - 可靠的机械结构:通过优化几何尺寸和公差,确保连接器在多次插拔后仍能保持良好的机械性能。
    - 广泛适用性:符合多种行业标准,便于集成到不同类型的设备中。

    应用案例和使用建议


    应用案例:
    在汽车电子领域,Mini50连接器被广泛应用于车身控制系统、仪表板模块、安全气囊系统等关键组件之间的连接,确保在恶劣环境下的可靠信号传输。此外,在通信设备中,这些连接器用于背板间的高速数据传输,实现高性能网络基础设施的构建。
    使用建议:
    1. 在选择连接器型号时,根据实际电路数量(12-24CKT)选择合适的产品。
    2. 考虑使用环境因素(如温度、湿度)和电路负载需求,合理规划连接器的布局和安装方式。
    3. 在插拔过程中,尽量避免过度用力,以减少连接器的磨损和损伤。
    4. 定期检查连接器的物理状态,及时更换已损坏或出现故障的连接器。

    兼容性和支持


    Mini50系列连接器与其他Mini50相关产品具有良好的兼容性,例如可以与Mini50系列的其他连接器如GEN I 和 GEN II对接。制造商提供了详细的技术文档和支持服务,包括但不限于详细的安装指南、维护手册和售后技术支持。

    常见问题与解决方案


    1. 问题:连接器插入阻力大,难以操作。
    解决方案:检查连接器和插座是否有异物阻碍,确认接口位置正确无误。如果仍存在问题,考虑重新焊接或更换新的连接器。

    2. 问题:连接器的电气性能不稳定。
    解决方案:检查接触点是否清洁、干燥,确保所有接点正常连接且无松动现象。若问题依然存在,可能需要重新对焊接点进行检查或更换连接器。

    总结和推荐


    Mini50 12-24CKT SMT HDR连接器凭借其高可靠性、优异的电气性能和紧凑的设计,成为众多应用场景的理想选择。无论是汽车电子还是通信设备,这款连接器都能胜任复杂的工作环境和高强度的运行要求。尽管初期成本略高于普通连接器,但从长远来看,其卓越的性能和耐用性将带来更高的经济效益。因此,强烈推荐将其用于各类电子设备中。

0348975201参数

参数
针脚数 20pin
间距-配接 2mm
排数 2
排距 -
防护等级 -
触头镀层厚度 - 配接 -
触头镀层 - 配接
颜色 灰色
额定电流 4A
类型 Header,Latch Holder
长*宽*高 35.05mm(长度)*18.8mm(高度)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

0348975201厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0348975201数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0348975201 0348975201数据手册

0348975201封装设计

查看详情并下载
Symbol
Footprint
3D Model
