430451011

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 10pin 8A 760nm 金 黑色 贴片安装 15.4mm(高度)
供应商型号: Q-430451011
供应商: 期货订购
标准整包数: 1400

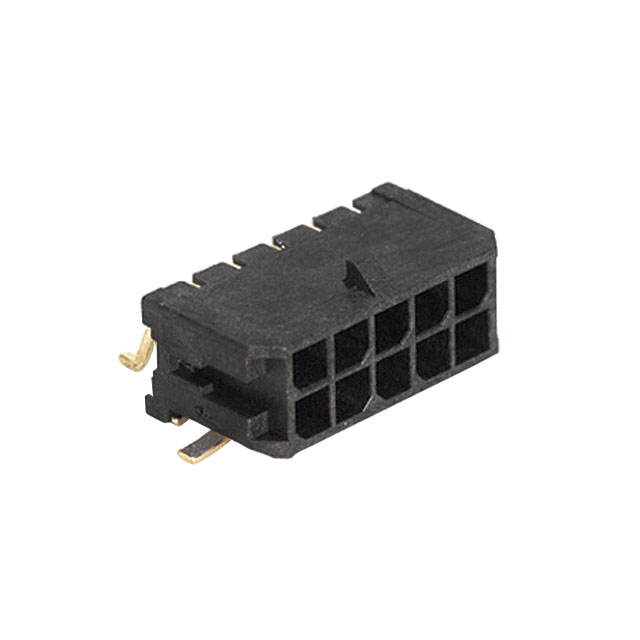

MOLEX 矩形连接器 - 针座 - 公插针 430451011

430451011概述

    Micro-Fit 3.0 右角焊接式接头产品技术手册

    1. 产品简介


    Micro-Fit 3.0 右角焊接式接头是一款专为电力和板对板连接设计的高可靠性电子元器件。该产品属于 Micro-Fit 3.0 连接器系统家族,具有高温度耐受能力和优良的抗燃性。此款接头采用镀金接触端子,提供双排10个电路,适配多种应用场景。

    2. 技术参数


    - 电路数量:10个
    - 颜色:黑色
    - 耐久性:最大30次插拔循环
    - 绝缘材料:阻燃等级94V-0
    - 高温耐受能力:高达105°C
    - 电气特性:
    - 最大电流:8.5A
    - 最大电压:600V
    - 焊锡过程数据:
    - 工艺温度最高值:260°C
    - 焊接持续时间:30秒
    - 焊接循环次数:最多3次

    3. 产品特点和优势


    Micro-Fit 3.0 右角焊接式接头拥有独特的高温度耐受能力和优良的抗燃性,符合国际标准IEC 60335-1 5版的要求。这些特性使其特别适合应用于高可靠性的电力系统和设备中。此外,它的镀金接触端子能够确保长期稳定可靠的电连接。

    4. 应用案例和使用建议


    - 应用案例:用于家电、工业自动化、医疗设备及汽车电子系统中的电力和信号传输。
    - 使用建议:在安装前,建议进行适配性测试以确保产品适用于具体的应用环境。特别是在高温环境下,应严格控制焊接工艺参数,避免过高的焊接温度导致产品损坏。

    5. 兼容性和支持


    该接头与 Micro-Fit 3.0 接收器插座(型号43025)兼容,可用于创建坚固可靠的连接器系统。制造商提供了详细的技术文档和支持服务,以帮助客户顺利完成安装和调试工作。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现短路。
    - 解决方案:检查焊接工艺参数,确保焊接温度和时间在推荐范围内。

    - 问题2:接头松动。
    - 解决方案:确认焊接是否牢固,必要时可以重新焊接。

    7. 总结和推荐


    总体而言,Micro-Fit 3.0 右角焊接式接头以其卓越的高温耐受能力和优良的抗燃性能,成为电力系统和设备中不可或缺的重要组件。其高可靠性、易操作性及广泛适用性使得它在市场上具有很高的竞争力。我们强烈推荐此产品用于需要高度可靠连接的应用场景。

430451011参数

参数
类型 Header,Locking Ramp
触头镀层厚度 - 配接 760nm
间距-配接 3mm
针脚数 10pin
额定电流 8A
排数 2
触头镀层 - 配接
防护等级 -
颜色 黑色
长*宽*高 15.4mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

430451011厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451011数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451011 430451011数据手册

430451011封装设计

查看详情并下载
Symbol
Footprint
3D Model
