901200922

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 2pin 3A 760nm 金 黑色 通孔安装 5.08mm*2.54mm*2.54mm
供应商型号: Q-901200922
供应商: 期货订购
标准整包数: 6000

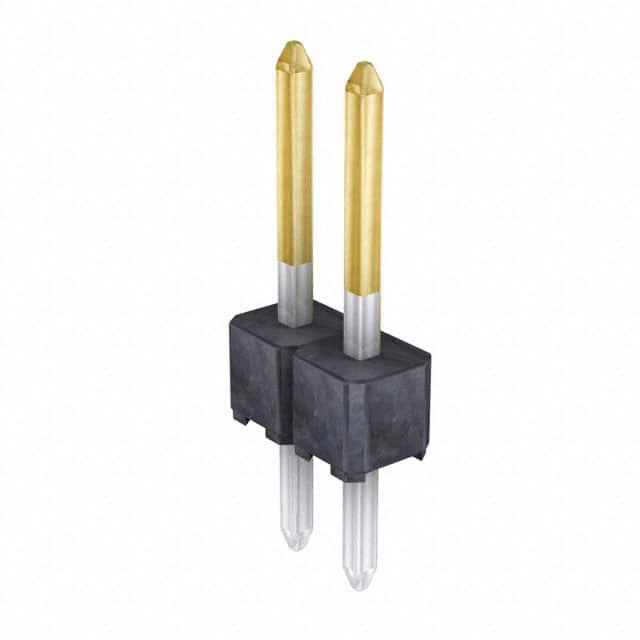

MOLEX 矩形连接器 - 针座 - 公插针 901200922

901200922概述


    产品简介


    电子元器件类型: 单行直插式针座连接器
    主要功能: 提供电路板间可靠的电气连接
    应用领域: 广泛应用于计算机、通信设备、工业控制等领域

    技术参数


    - 尺寸: 间距为2.54毫米(0.100英寸)
    - 材料: 玻璃填充聚酯材质,UL 94V-0等级,黑色
    - 镀层选项:
    - A型: 3.00μm最小锡覆盖在1.27μm最小镍之上
    - E型: 0.38μm最小金在选定区域(2个侧面),3.00μm最小锡在选定区域,1.30μm最小镍
    - F型: 0.76μm最小金在选定区域(2个侧面),3.00μm最小锡在选定区域,1.30μm最小镍
    - G型: 0.05-0.10μm金闪在选定区域(2个侧面),3.00μm最小锡在选定区域,1.30μm最小镍
    - 引脚: 铜丝,标准尺寸为0.650mm²
    - 公差: 角度公差±3.0°,其余尺寸公差见上表
    - 电路板孔径: 推荐孔径大小

    产品特点和优势


    - 可靠连接: 通过单行直插式设计,提供稳定且可靠的电气连接
    - 材料耐用: 使用UL 94V-0等级的玻璃填充聚酯,耐高温,防火性能强
    - 多镀层选项: 不同的镀层选择适用于不同的应用场景,增加产品的灵活性和可靠性
    - 广泛兼容性: 适用于各种电路板设计,通用性强

    应用案例和使用建议


    应用案例: 在计算机主板上用于外设接口的连接。在工业控制系统中用于信号传输。在通信设备中用于板间连接。
    使用建议:
    - 安装时注意孔径和公差: 确保孔径和公差符合标准,以避免接触不良。
    - 合理选择镀层类型: 根据应用环境和需求选择合适的镀层类型,提高抗腐蚀能力和导电性能。
    - 定期维护检查: 定期检查连接器状态,确保电气连接的稳定性和安全性。

    兼容性和支持


    - 兼容性: 适用于多种类型的电路板,具有良好的兼容性。
    - 支持: 厂商提供详尽的技术文档和支持服务,确保客户能够顺利使用产品。

    常见问题与解决方案


    - 问题1: 插拔时卡住
    解决办法: 检查孔径是否符合标准,必要时更换连接器。
    - 问题2: 导电性能不稳定
    解决办法: 检查镀层情况,根据需要重新选择合适的镀层类型。
    - 问题3: 连接松动
    解决办法: 确保安装过程中连接器完全插入并锁定,适当调整紧固件。

    总结和推荐


    综合评估: 该单行直插式针座连接器在电气连接稳定性、材料耐用性和应用场景方面表现出色。多镀层选择进一步增强了产品的适用范围。
    推荐结论: 强烈推荐在计算机、通信设备及工业控制等领域使用此产品,因为它的高性能和可靠性将为项目带来显著的优势。

901200922参数

参数
排数 1
类型 Breakaway,Header,Push-Pull
针脚数 2pin
防护等级 -
额定电流 3A
间距-配接 2.54mm
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
颜色 黑色
长*宽*高 5.08mm*2.54mm*2.54mm
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

901200922厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901200922数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901200922 901200922数据手册

901200922封装设计

查看详情并下载
Symbol
Footprint
3D Model
