901362112

厂牌: MOLEX
产品描述: 12pin 2.54mm 1 Header,Latch Holder 3A 3μm 锡 黑色 通孔安装 33.83mm(长度)*7.21mm(高度)
供应商型号:
供应商:
标准整包数: 0

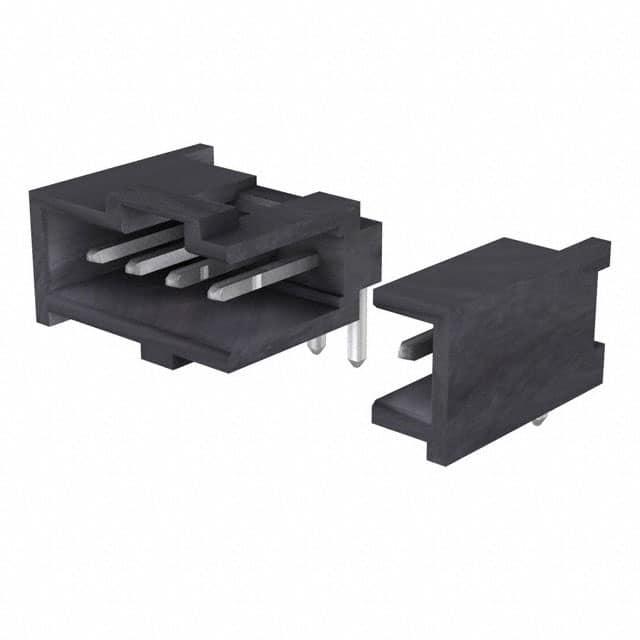

MOLEX 矩形连接器 - 针座 - 公插针 901362112

901362112概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了一款名为C-Grid III单排直插式屏蔽头(Straight Shrouded Header)的产品。它是一种用于电路板组装的连接器组件,主要应用于电信、汽车电子、工业控制和消费电子产品等领域。此产品采用单排设计,具有防错插结构,以确保正确的安装方向和防止误操作。

    技术参数


    以下列出了该电子元器件的主要技术参数和技术规格:
    - 材料:
    - 针脚:直径0.650毫米的方形黄铜线
    - 外壳:含有15%玻璃纤维填充的聚酯材料
    - 颜色:UL 94V-0阻燃等级,黑色
    - 电路配置:
    - 支持1到32个电路
    - 每个电路包含1到6个触点
    - 触点间距为2.54毫米(0.100英寸)
    - 尺寸:
    - 尺寸规格包括多个不同电路数量的版本,每个版本具有不同的长度和宽度
    - 最小孔径为0.30毫米(0.012英寸),最小长度为3.83毫米(0.151英寸)

    - 镀层选项:
    - 类型A:锡3.0微米以上,覆盖镍层
    - 类型E:特定区域的金带0.38至0.64微米,以及锡层
    - 类型F:特定区域的金带0.762至1.02微米,以及锡层
    - 类型G:选择性镀金,金闪0.05至0.10微米,锡层厚度可选
    - 其他参数:
    - 耐温范围:-40°C至+105°C
    - 工作电压:最高可达125伏特

    产品特点和优势


    该产品的特点是独特的防错插设计和高可靠性,能够有效地减少在复杂多电路系统中的误操作风险。此外,它还具有以下几个显著的优势:
    - 多功能性:可以支持从1到32个电路的组合,适应多种应用场景。
    - 高性能:镀层选项提供了多种材料选择,以满足不同应用环境下的耐久性和可靠性要求。
    - 易于安装:具有清晰的标记和尺寸标识,便于正确安装和接线。

    应用案例和使用建议


    该电子元器件在多个领域的实际应用中表现出色。例如,在汽车电子中,它可以用于发动机控制系统,提供稳定可靠的信号传输;在电信设备中,它可以用于数据中心交换机的内部连接。使用建议如下:
    - 确保正确的电路配置,避免错误连接。
    - 在安装过程中要注意防护措施,防止接触不良和短路现象。
    - 根据具体的应用环境选择合适的镀层选项,以提高耐久性和稳定性。

    兼容性和支持


    该产品可与各种标准电路板兼容,且适用于多种常见的焊接工艺。制造商提供详细的技术支持和维护服务,以确保客户在使用过程中获得最佳体验。对于复杂的安装或调试需求,客户还可以联系技术支持团队获取帮助。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    - 问题1:无法插入电路板
    - 解决方案:检查电路板上的孔径是否符合要求,确保正确对准针脚。
    - 问题2:接触电阻过高
    - 解决方案:更换镀层选项,如选择更高级别的镀金层,以降低接触电阻。
    - 问题3:连接松动
    - 解决方案:检查并确保所有针脚都牢固安装,必要时重新焊接。

    总结和推荐


    总体来说,这款C-Grid III单排直插式屏蔽头是一个功能强大且可靠的选择,特别适合需要高度可靠性和多功能性的应用场合。其多电路配置和多样化镀层选项使得它能够应对各种复杂的电子设计需求。我们强烈推荐使用这款产品,并期待它能在您的项目中发挥重要作用。

901362112参数

参数
针脚数 12pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
颜色 黑色
额定电流 3A
类型 Header,Latch Holder
触头镀层厚度 - 配接 3μm
防护等级 -
长*宽*高 33.83mm(长度)*7.21mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘
