首页  >  产品百科  >  436500903

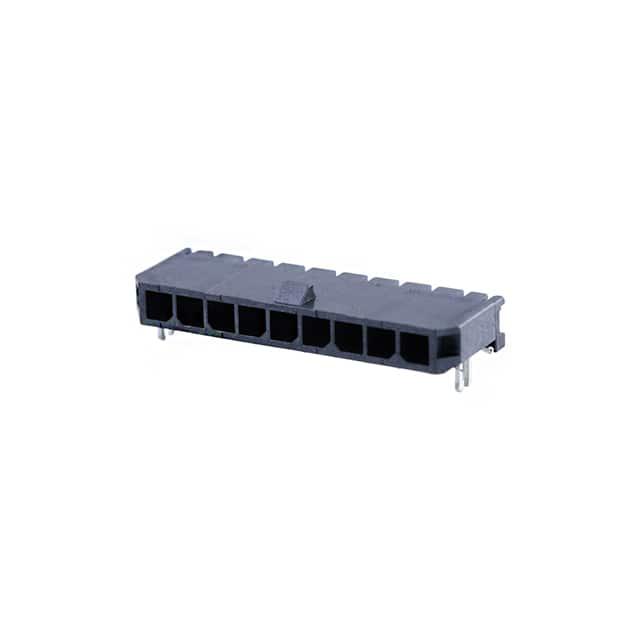

436500903

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 9pin 8.5A 1.52μm 锡 黑色 通孔安装 30.63mm(长度)*9.9mm(高度)
供应商型号: Q-436500903
供应商: 期货订购
标准整包数: 1190
MOLEX 矩形连接器 - 针座 - 公插针 436500903

436500903概述

    电子元器件产品技术手册

    产品简介


    本产品是一款Micro-Fit(3.0)系列单排直插式连接器,适用于各种电子设备和电路板的应用场景。该连接器采用液态晶体聚合物材料,具有黑色外观和镀金和镀锡的终端。其独特的设计使得安装更为简便,特别适合需要高密度连接的应用场合。此连接器的主要功能是实现电路板间的电气连接,广泛应用于消费电子产品、工业控制设备和通信设备等领域。

    技术参数


    | 参数 | 规格 |

    | 型号 | PS-43650 |
    | 接头材料 | 液态晶体聚合物,玻璃纤维填充,UL94V-0,颜色:黑色 |
    | 终端材料 | 黄铜合金 |
    | 镀层选项 | A - 锡镀层,镍底镀层 |
    B - 镀金接点区域,锡镀层 |
    C - 镀金接点区域,锡镀层 |
    D - 锡镀层 |
    | 公差 | ±0.003英寸 |
    | 接触电阻 | ≤5mΩ |
    | 绝缘电阻 | ≥500MΩ |
    | 耐电压 | AC500V @ 60Hz,持续1分钟 |
    | 额定电流 | 5A |
    | 工作温度范围 | -40℃至+85℃ |

    产品特点和优势


    该连接器的特点在于其高密度的插针设计,可以节省空间,提高电路板的集成度。另外,其独特的镀层选择能够确保长期稳定可靠的电气连接。此外,该产品通过严格的品质控制,确保其在各种恶劣环境下都能保持良好的性能。

    应用案例和使用建议


    该连接器适用于消费电子产品如手机、平板电脑、笔记本电脑的内部连接,以及工业控制设备、通信设备等领域。为了确保最佳性能,建议在焊接时确保焊料充分覆盖连接器引脚,并且将连接器放置在电路板上的正确位置以避免干涉。同时,确保使用过孔来固定连接器,以增强其稳定性。

    兼容性和支持


    该产品与Micro-Fit(3.0)插座系列43645完全匹配。厂商提供全面的技术支持和售后服务,包括详细的安装指南和故障排除指南,以及必要的技术文档。

    常见问题与解决方案


    1. 问题:如何正确安装连接器?
    解决方案:请参考技术手册中的安装指南,确保连接器正确放置并焊接。
    2. 问题:如何选择合适的镀层?
    解决方案:根据具体应用需求选择不同的镀层选项,以确保最优性能。
    3. 问题:如何确认连接器的焊接质量?
    解决方案:使用万用表测试连接器的导通性和绝缘性,确保焊接无误。

    总结和推荐


    总的来说,这款Micro-Fit(3.0)系列单排直插式连接器凭借其优异的设计、可靠的性能和广泛的适用性,成为了众多应用场景的理想选择。对于需要高密度电气连接且空间受限的应用场合,强烈推荐使用该产品。如果您有任何疑问或需要进一步的支持,厂商的技术支持团队随时为您服务。

436500903参数

参数
触头镀层 - 配接
针脚数 9pin
排数 1
颜色 黑色
额定电流 8.5A
防护等级 -
触头镀层厚度 - 配接 1.52μm
间距-配接 3mm
类型 Header,Locking Ramp
长*宽*高 30.63mm(长度)*9.9mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

436500903厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500903数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436500903 436500903数据手册

436500903封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1190+ $ 1.0696 ¥ 8.8774
库存: 1190000
起订量: 1190 增量: 1190
交货地:
最小起订量为:1190
合计: ¥ 10564.1
直接购买
加入购物车
