878311411

厂牌: MOLEX
产品描述: Molex 2.0mm间距14p双排排针, Milli-Grid系列
供应商型号: 2134736
供应商: 海外现货
标准整包数: 32

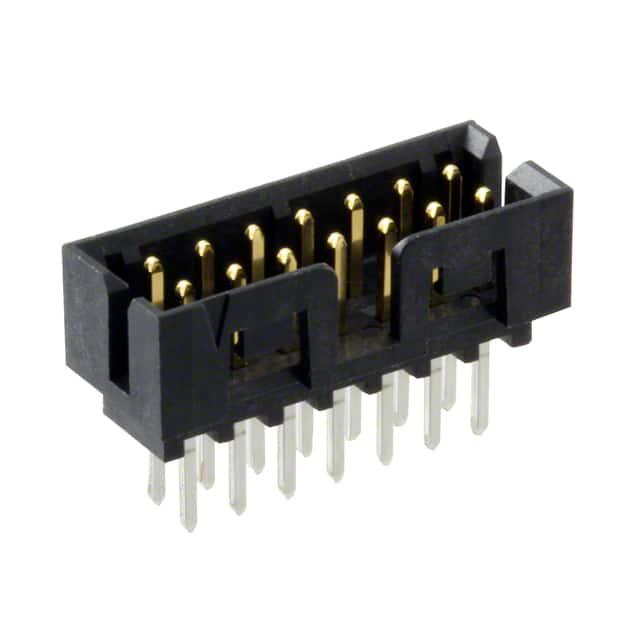

MOLEX 矩形连接器 - 针座 - 公插针 878311411

878311411概述

    Milli-Grid 2mm Dual Row Shrouded Headers

    1. 产品简介


    Milli-Grid 2mm Dual Row Shrouded Headers 是一种适用于垂直安装、表面贴装和焊接引脚的连接器系列。它们设计用于连接 Molex 的 Milli-Grid 2mm 网格线到板连接器(如 Crimp Receptacle Housing 和 Crimp Terminal)以及其他特定的连接器系列(如 87568 系列)。这些连接器在消费电子、工业自动化、通信设备等多个领域中有着广泛的应用。

    2. 技术参数


    以下是 Milli-Grid 2mm Dual Row Shrouded Headers 的关键技术参数:
    - 电压范围: 125V
    - 最大电流: 2.00A
    - 工作温度范围: -55°C 至 +105°C
    - 绝缘电阻: 最低1000兆欧姆
    - 介电强度: 在相邻终端之间施加1000Vrms电压持续1分钟无击穿现象
    - 引脚/终端保留力: 每个引脚的最小保留力为850克
    - 可焊性: 浸入焊锡时间为5±0.5秒,焊锡温度为260±5°C,浸没区域的95%必须没有空洞和针孔
    - 耐热性: 焊接温度260±5°C,焊接时间10±1秒,无外观损坏
    - 红外再流焊耐热性: 符合特定的再流焊温控曲线,无外观损坏

    3. 产品特点和优势


    Milli-Grid 2mm Dual Row Shrouded Headers 的独特功能包括:
    - 高可靠性和稳定性:通过严格的电气和机械测试,确保长时间稳定运行。
    - 广泛的温度适应性:可在极端环境下工作,适用于多种应用场景。
    - 兼容性强:与 Molex 的其他产品高度兼容,方便集成和使用。
    - 易于焊接和组装:具有良好的可焊性和耐热性,简化生产过程。

    4. 应用案例和使用建议


    这些连接器在多种应用场景中表现出色,例如在工业自动化设备中,可以实现高效稳定的信号传输;在消费电子中,能提供可靠的连接保障。使用时需要注意:
    - 确保连接器不受潮,以避免焊接过程中产生气泡。
    - 遵循存储指南,及时将未使用部分重新包装并密封。

    5. 兼容性和支持


    Milli-Grid 2mm Dual Row Shrouded Headers 与 Molex 的一系列产品兼容,包括 Crimp Receptacle Housing 和 Crimp Terminal 等。制造商提供了详尽的技术支持和维护服务,帮助客户解决使用过程中可能遇到的各种问题。

    6. 常见问题与解决方案


    常见的问题及其解决方案包括:
    - 气泡问题:将连接器暴露于高湿度环境中会吸收水分,在焊接过程中可能形成气泡。解决方案是烘焙处理,即将连接器在125°C下烘烤3至5小时,去除水分后再进行焊接。
    - 焊接不良:如果焊锡时间和温度控制不当,可能导致焊接不良。建议严格按照规定的参数进行焊接操作。

    7. 总结和推荐


    总体而言,Milli-Grid 2mm Dual Row Shrouded Headers 在性能和可靠性方面表现优秀,尤其适用于需要高稳定性和广泛温度适应性的应用场景。推荐用户根据具体需求选择合适的产品,并遵循制造商提供的使用指南以获得最佳效果。

878311411参数

参数
颜色 黑色
额定电流 2A
防护等级 -
间距-配接 2mm
类型 Header,Latch Holder
针脚数 14pin
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
排数 2
长*宽*高 16.65mm(长度)*6.3mm(高度)
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

878311411厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878311411数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878311411 878311411数据手册

878311411封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
32+ ¥ 9.2413
64+ ¥ 8.827
128+ ¥ 8.6903
库存: 214
起订量: 32 增量: 0
交货地:
最小起订量为:32
合计: ¥ 295.72
