1720650008

厂牌: MOLEX

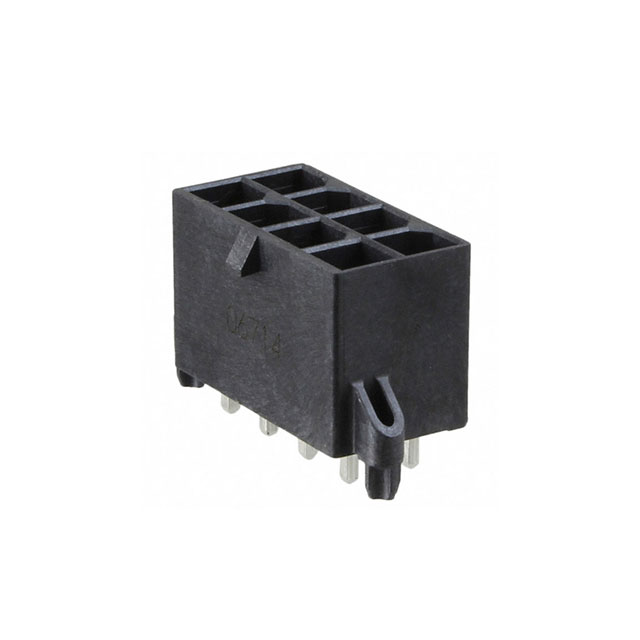

产品描述: Molex 5.7mm间距8p双排排针 线对板连接器, Mega-Fit系列, 直角, 通孔安装
供应商型号: TS-1720650008
供应商: 海外现货
标准整包数: 9
MOLEX 矩形连接器 - 针座 - 公插针 1720650008

1720650008概述

    Mega-Fit Crimp Terminal: 全面技术手册

    1. 产品简介


    Mega-Fit Crimp Terminal是一款高性能的电子连接器,属于Crimp Terminals类别。它主要应用于电源和电线到板的应用场景中。这款终端特别适用于大功率和高可靠性要求的电路设计,提供稳定的电流传输能力和出色的耐久性。

    2. 技术参数


    - 电流容量:最大23.0A
    - 电压等级:交流(RMS)/直流最大600V
    - 性别:阴极(Female)
    - 材料:金属部分采用铜合金;触点镀层为金,最小厚度为0.381μm;端接镀层为无铅锡,最小厚度为2.540μm
    - 线缆尺寸:14 AWG和16 AWG
    - 线缆直径:绝缘层直径3.75mm(0.148英寸)
    - 重量:每米416.000毫克
    - 包装类型:卷盘(Reel)

    3. 产品特点和优势


    - 高性能:23.0A的最大电流容量使其适合于高功率应用,600V的电压等级则确保了在高压环境下的稳定运行。
    - 耐用性强:镀金层和无铅锡层确保了长时间使用后的低接触电阻和良好的耐腐蚀性。
    - 高可靠性:Mega-Fit系列的连接器经过严格的测试和认证,保证了在恶劣环境下的长期稳定运行。

    4. 应用案例和使用建议


    - 应用案例:Mega-Fit Crimp Terminal常用于汽车电子、工业自动化、医疗设备和消费电子等领域,特别是在需要高频次插拔和高可靠性的应用场景中。
    - 使用建议:为了达到最佳效果,建议在安装前仔细检查线缆的绝缘层直径,确保与终端规格匹配。同时,使用专业的工具进行压接操作,以保证终端的连接质量和使用寿命。

    5. 兼容性和支持


    - 兼容性:Mega-Fit Crimp Terminal兼容多种Mega-Fit Receptacle Housing型号,包括不同电路数量和UL 94 V-0防火等级的版本。此外,Molex提供了多种应用工具,如手动手动压接工具、自动压接机等。
    - 支持:Molex提供了全面的技术支持和维护服务,包括产品文档、应用指南和技术支持热线等。

    6. 常见问题与解决方案


    - 问题1:压接时出现接触不良现象。
    - 解决方案:检查压接工具是否符合规格要求,并严格按照操作手册执行压接步骤。
    - 问题2:终端损坏后如何更换?
    - 解决方案:根据具体应用需求选择合适的替代品,并确保新的终端与现有设备兼容。

    7. 总结和推荐


    Mega-Fit Crimp Terminal凭借其出色的性能和可靠性,在高功率和高可靠性要求的应用场景中表现出色。无论是针对汽车电子、工业自动化还是其他专业领域,这款终端都能提供卓越的连接解决方案。强烈推荐使用Mega-Fit Crimp Terminal以满足您的电子连接需求。

1720650008参数

参数
间距-配接 5.7mm
针脚数 8pin
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 380nm
额定电流 23A
防护等级 -
排数 2
类型 Header,Locking Ramp
安装方式 通孔安装
应用等级 工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

1720650008厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1720650008数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1720650008 1720650008数据手册

1720650008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ $ 4.3188 ¥ 36.7098
1440+ $ 3.9429 ¥ 33.5147
库存: 504
起订量: 63 增量: 9
交货地:
最小起订量为:9
合计: ¥ 330.38
