878326622

厂牌: MOLEX
产品描述: Header,Latch Holder 2mm 2 34pin 2A 380nm 金 黑色 贴片安装 36.65mm(长度)*6.3mm(高度)
供应商型号: Q-878326622
供应商: 期货订购
标准整包数: 1000

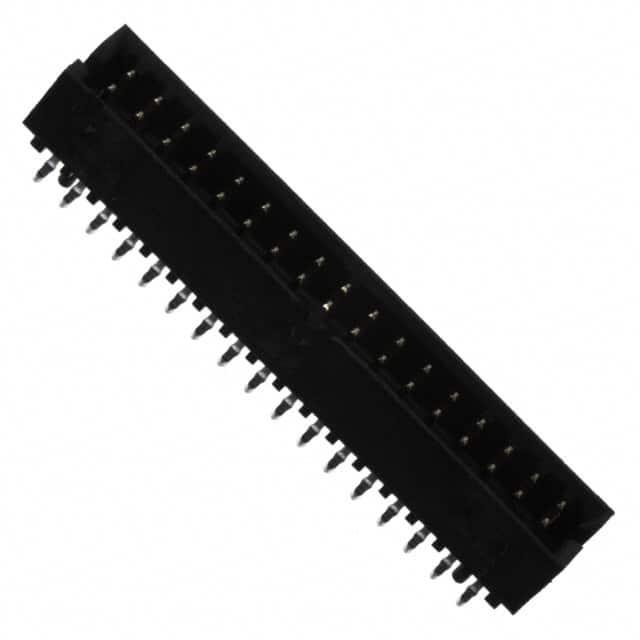

MOLEX 矩形连接器 - 针座 - 公插针 878326622

878326622概述

    电子元器件产品技术手册:2mm SMT垂直屏蔽连接器

    1. 产品简介


    本文将详细介绍一款2mm SMT(表面贴装技术)垂直屏蔽连接器,适用于多种电子设备中的信号传输。该连接器通过独特的摩擦锁定机制和双侧插槽设计,提供稳定可靠的连接。此外,中心极化柱和双锁定功能进一步增强了其应用的灵活性和可靠性。

    2. 技术参数


    - 材料:外壳和帽盖采用30%玻璃纤维增强尼龙,符合UL94V-0标准,颜色为黑色;针脚采用0.50mm正方形磷青铜。
    - 尺寸:具体尺寸参见附图及详细表格。
    - 焊接尾端共面度:应测量到焊盘表面。
    - 顶表面平滑度:便于真空吸嘴拾放。
    - 组装批次号:多种规格可选,详见附表。
    - 包装:管式(T&R)或托盘包装。
    - 镀层选项:
    1. 接触区域镀金(0.05-0.13µm/2-5µin),焊锡尾部区域镀锡(1.88µm/75µin),镍底层(1.27µm/50µin)。
    2. 接触区域镀金(0.38µm/15µin),焊锡尾部区域镀锡(1.88µm/75µin),镍底层(1.27µm/50µin)。
    3. 接触区域镀金(0.76µm/30µin),焊锡尾部区域镀锡(1.88µm/75µin),镍底层(1.27µm/50µin)。
    4. 纯锡镀层(2.50µm/100µin),镍底层(1.25µm/50µin)。

    3. 产品特点和优势


    - 摩擦锁定机制:确保连接稳固可靠。
    - 双侧插槽设计:便于插入和固定电线。
    - 中心极化柱:防止错误插入。
    - 双锁定功能:增加稳定性,避免松动。
    - 广泛的应用范围:适用于8至50个电路。
    - 高精度共面度:保证连接质量。

    4. 应用案例和使用建议


    该连接器常用于工业控制、自动化设备、通信设备等领域。根据手册中的使用示例,例如在机器人控制系统中的应用,可以实现稳定的信号传输。建议在组装时仔细检查每个接触点的清洁度,以确保最佳性能。

    5. 兼容性和支持


    该连接器与多种MOLEX品牌相关产品兼容,包括压接式接头壳体(系列51110)、压接端子(系列50394)、IDT(系列87568)以及受保护的受压接口(系列79107和78787)。制造商提供详尽的技术支持和售后服务,帮助客户解决问题并提升产品质量。

    6. 常见问题与解决方案


    - Q1:共面度测量方法不明确?
    - A1:应将焊锡尾端置于测量平台表面进行测量。
    - Q2:顶表面不平整影响拾放?
    - A2:确保顶表面平坦以便真空吸嘴拾放。
    - Q3:安装后出现弯曲现象?
    - A3:允许轻微弯曲变形但需确保整体共面度不受影响。

    7. 总结和推荐


    综上所述,这款2mm SMT垂直屏蔽连接器凭借其高精度共面度、可靠的摩擦锁定机制以及广泛的应用范围,在多个行业中表现出色。强烈推荐用于需要高可靠性的电路连接场合。其优越的性能和稳定的连接质量使其成为众多工程师和设计师的理想选择。

878326622参数

参数
针脚数 34pin
颜色 黑色
间距-配接 2mm
类型 Header,Latch Holder
排数 2
触头镀层厚度 - 配接 380nm
防护等级 -
触头镀层 - 配接
额定电流 2A
长*宽*高 36.65mm(长度)*6.3mm(高度)
安装方式 贴片安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 卷带包装

878326622厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878326622数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878326622 878326622数据手册

878326622封装设计

查看详情并下载
Symbol
Footprint
3D Model
