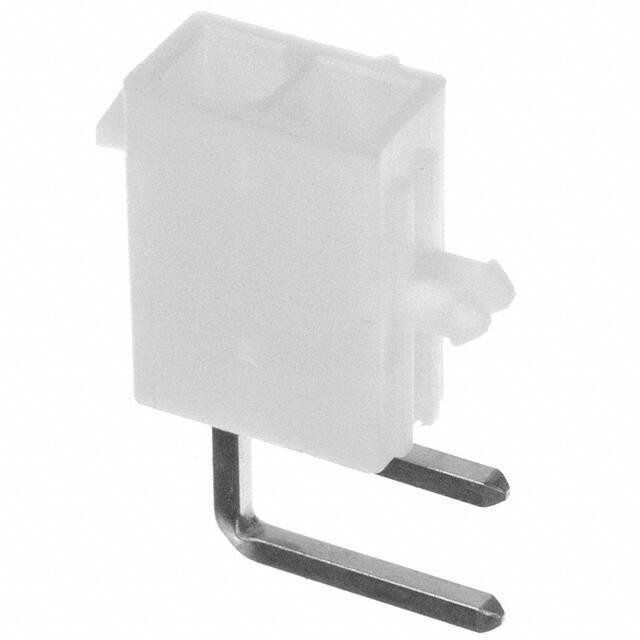

39301022

厂牌: MOLEX
产品描述: Molex 4.2mm间距2p双排排针 线对板连接器, Mini-Fit Jr.系列, 直角, 通孔安装
供应商型号: SR-39301022
供应商: 海外现货
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 39301022

39301022概述


    产品简介


    Mini-Fit Jr. Right Angle Header Assemblies with Mounting Pegs
    Mini-Fit Jr. Right Angle Header Assemblies 是一种广泛应用于电子设备中的连接器组件。这些连接器以其高可靠性和紧凑的设计而著称,特别适用于需要高效连接的PCB(印刷电路板)设计中。它们主要用于电源系统、工业控制设备、通信设备及消费电子产品等领域。

    技术参数


    以下是 Mini-Fit Jr. Right Angle Header Assemblies 的关键技术规格:
    - 外壳材料:
    - 选项 "BLANK" 或 "BL":尼龙(PA66),低卤素,未填充,UL94V-2,颜色:自然或黑色
    - 选项 "210" 或 "400":尼龙(PA66),低卤素,未填充,UL94V-0,颜色:自然或黑色
    - 终端材料:黄铜合金
    - 电镀选项:
    - G, GS, GS2, GS3:选择金过0.000030/(0.00076) min.、锡过0.000100/(0.00254) min.、镍过0.000050/(0.00127) min.
    - S, MS:锡过0.000100/(0.00254) min.、镍过0.000050/(0.00127) min.
    - RM:焊锡过的锡过0.000060/(0.00152) min.、镍过0.000050/(0.00127) min.
    - 封装方式:
    - 托盘包装(TRAY PACKED),符合PK-5569-003标准,更推荐用于新应用
    - 电路尺寸:6 至 24
    - 引脚直径:常规

    产品特点和优势


    - 耐高温性:UL94V-0认证的外壳材料使其具有出色的耐热性能,适合在高温环境下运行。
    - 高可靠性:采用黄铜合金作为终端材料,确保长期稳定的电气性能。
    - 多样化电镀选项:提供了多种电镀方案以适应不同应用需求。
    - 托盘包装:新的包装方式提高了产品的防护和处理效率。
    - 兼容性强:适用于与Mini-Fit Jr. 接收器系列5557匹配的场景。

    应用案例和使用建议


    应用场景:
    - 电源管理系统:用于需要稳定电流传输的电源连接。
    - 工业控制设备:适用于各类工业自动化控制系统。
    - 通信设备:适用于信号传输设备的接口连接。
    - 消费电子产品:适用于电视、游戏机等家用电器内部连接。
    使用建议:
    - 在高湿度环境中,建议选择UL94V-0认证的外壳材料,以提高抗湿性能。
    - 针对频繁插拔的应用场景,推荐使用GS或GS2电镀选项,以增强接触稳定性。
    - 在进行安装和拆卸时,遵循手册中的操作指南,确保正确安装,避免因错误操作导致的损坏。

    兼容性和支持


    Mini-Fit Jr. Right Angle Header Assemblies 可以与Mini-Fit Jr. 接收器系列5557兼容,使得其在众多应用场合下更具灵活性。制造商提供了全面的技术支持,包括产品文档、安装指导和技术咨询,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. 问题:引脚形成标记是否影响装配性能?
    - 解答:形成标记是允许的,不会影响装配性能。
    2. 问题:部分引脚是否有角芯孔?
    - 解答:角芯孔是可选的,可能或可能不存在。
    3. 问题:引脚上的变色是正常现象吗?
    - 解答:引脚上的变色是由于掩膜效应产生的,属于非功能性区域,不影响装配的整体性能。

    总结和推荐


    Mini-Fit Jr. Right Angle Header Assemblies 是一款设计精良、性能可靠的电子元器件,尤其适合于电源系统、工业控制设备和消费电子产品中。其多样化的电镀选项、优异的电气特性和良好的兼容性使其在市场上具备很强的竞争力。总体来说,这款产品值得推荐使用。

39301022参数

参数
类型 Header,Locking Ramp
针脚数 2pin
防护等级 -
排数 2
颜色 白色
间距-配接 4.2mm
触头镀层厚度 - 配接 760nm
额定电流 13A
触头镀层 - 配接
长*宽*高 5.4mm*9.652mm*19.93mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装,袋装

39301022厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39301022数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 39301022 39301022数据手册

39301022封装设计

查看详情并下载
Symbol
Footprint
3D Model
