0901200779

厂牌: MOLEX
产品描述: 19pin 2.54mm 1 分离式,针座 3A 380nm 金 黑色 通孔安装 48.26mm(长度)*2.54mm(高度)
供应商型号: WM50033-19-ND
供应商: Digi-Key
标准整包数: 1

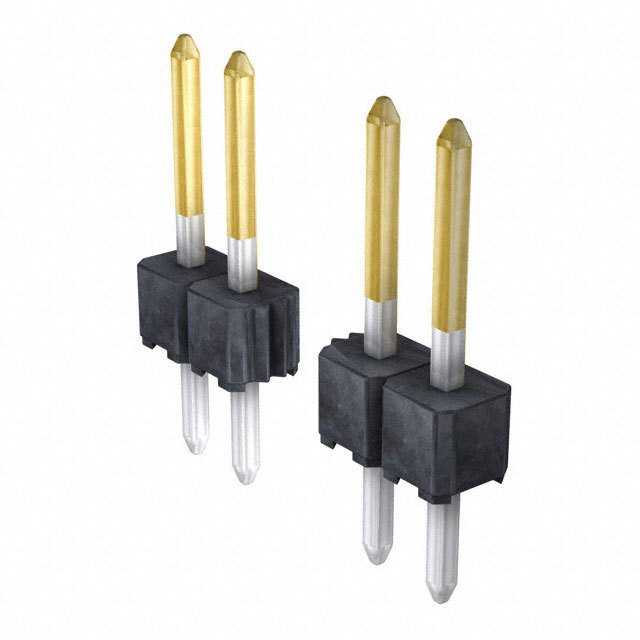

MOLEX 矩形连接器 - 针座 - 公插针 0901200779

0901200779概述

    单列直插式针座(Straight Pin Header)产品技术手册

    产品简介


    单列直插式针座是一种广泛应用于电路板连接器领域的电子元器件。该产品主要用于实现不同电路板之间的信号传输与连接,具有较高的可靠性与稳定性。它适用于各种电子设备,如通讯设备、计算机系统、消费电子产品、工业自动化控制系统等。

    技术参数


    - 外形尺寸:长度范围从2.54mm至101.60mm(0.100英寸至4.000英寸)
    - 引脚数:1至40个
    - 引脚间距:2.54mm(0.100英寸)
    - 焊接面积:直径为0.35mm、0.25mm和0.15mm(0.014英寸、0.010英寸和0.006英寸)
    - 镀层选项:A型(3.00µm锡覆1.27µm镍)、E型(0.38µm金局部覆0.38µm锡局部覆1.30µm镍)、F型(0.76µm金局部覆3.00µm锡局部覆1.30µm镍)、G型(0.05-0.10µm金局部覆3.00µm锡局部覆1.30µm镍)

    产品特点和优势


    单列直插式针座采用了优质的玻璃填充聚酯材料(WAFER),并具有UL 94V-0级别的阻燃性能,保证了在高要求环境下的安全性。此外,其独特的镀层设计能够提供良好的导电性和耐腐蚀性,确保长时间稳定的工作状态。

    应用案例和使用建议


    该产品广泛应用于多种电路板设计中,例如通信设备的主控板、计算机主板、工业自动化控制系统的输入输出模块等。在实际应用中,建议在焊接时保持焊点的平整和均匀,以确保最佳的机械和电气连接效果。此外,根据不同的应用场景选择合适的镀层类型也非常重要。

    兼容性和支持


    单列直插式针座与多种标准电路板孔位相兼容,能够适应常见的电路板厚度(如1.60mm)。制造商提供了详尽的技术支持和售后服务,包括产品的选型指南、安装指导和技术咨询等服务。

    常见问题与解决方案


    1. 问题:如何正确选择镀层类型?
    解决方案:根据具体的应用需求和环境条件来决定,A型适合普通应用场景;E型、F型适合需要更高耐磨性的场合;G型适合低成本要求的应用场景。

    2. 问题:焊接过程中容易出现虚焊或漏焊现象怎么办?
    解决方案:检查焊点是否平整均匀,必要时可采用助焊剂或重新调整焊接温度及时间。

    总结和推荐


    综上所述,单列直插式针座凭借其出色的性能和广泛的适用性,在众多电子设备中展现出显著的优势。考虑到其在实际应用中的可靠表现和制造商提供的全面技术支持,我们强烈推荐这一系列产品用于各类电路板的设计与制造中。

0901200779参数

参数
针脚数 19pin
间距-配接 2.54mm
排数 1
排距 -
类型 分离式,针座
额定电流 3A
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
颜色 黑色
防护等级 -
长*宽*高 48.26mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售

0901200779厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0901200779数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0901200779 0901200779数据手册

0901200779封装设计

查看详情并下载
Symbol
Footprint
3D Model
