874380343

厂牌: MOLEX
产品描述: Molex 1.5mm间距3p单排排针 线对板连接器, Pico-SPOX系列, 直角, 表面
供应商型号: 14M-874380343
供应商: 云汉优选
标准整包数: 1

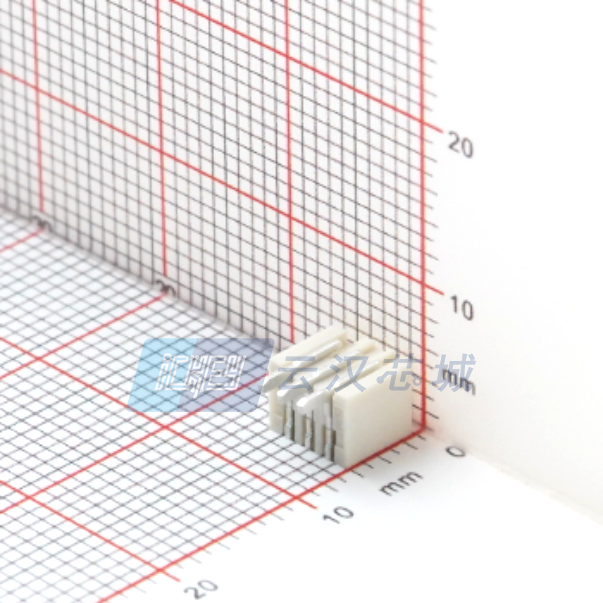

MOLEX 矩形连接器 - 针座 - 公插针 874380343

874380343概述

    Pico-SPOX Wire-to-Board Connector System 技术手册解析

    1. 产品简介


    Pico-SPOX Wire-to-Board Connector System 是一种专为信号传输设计的小型板对板连接器系统。它采用了1.50mm间距的设计,适用于多种电子设备中的信号传输需求。该系列连接器具备单排、直角焊接及摩擦锁扣等特性,能够确保电路板之间的稳定连接。此外,Pico-SPOX采用高强度热塑性树脂材料制成,以提供卓越的耐温性能和机械强度。

    2. 技术参数


    - 电气特性:每根针的最大电流为2.5A,最大电压为250V。
    - 机械特性:具有10次插拔寿命,能够在-55°C到+105°C的温度范围内正常工作。
    - 尺寸规格:1.50mm的针间距,3个触点。
    - 材料和表面处理:触点部分采用镀锡磷青铜材质,终端部分采用镀锡磷青铜材质,外壳材料为高温热塑性树脂。
    - 包装规格:采用卷带包装,每一卷含有300个单元,颜色为米色。

    3. 产品特点和优势


    Pico-SPOX Wire-to-Board Connector System 的特点在于其高密度的设计和小型化的体积,这使其特别适合于空间受限的应用场景。其表面贴装技术(SMT)允许自动化生产,显著提高了生产效率。此外,1.50mm的窄间距和完全屏蔽设计保证了可靠的信号传输性能,从而减少了EMI干扰。这种连接器还配备了摩擦锁扣,进一步提升了连接稳定性。

    4. 应用案例和使用建议


    Pico-SPOX 连接器广泛应用于消费电子、医疗设备和通信基础设施等领域。例如,在一台便携式医疗设备中,Pico-SPOX 连接器可以用来实现各个电路板之间的信号传输。考虑到其高可靠性要求,建议在安装时遵循正确的焊接程序,并且确保连接器接口保持清洁,避免污染导致接触不良。

    5. 兼容性和支持


    该产品与同一系列的 87439 Pico-SPOX Wire-to-Board Housing 完全兼容,这意味着它们可以在同一项目中轻松搭配使用。Molex 公司为这款产品提供了详尽的技术文档和支持服务,包括详细的安装指南和维修手册。客户可以通过其官网获得最新的产品信息和技术支持。

    6. 常见问题与解决方案


    - 问题:如何正确焊接 Pico-SPOX 连接器?
    解决方案:确保使用适当的焊接温度(通常为260°C左右)和时间(约2-3秒),并使用无铅焊料,以确保焊接质量。
    - 问题:连接器长时间使用后是否会松动?
    解决方案:定期检查连接器的插合状态,并根据需要进行清洁和重新插合,以确保良好的接触效果。
    - 问题:如何清洗连接器?
    解决方案:可以使用压缩空气或者专用电子清洗剂轻轻吹洗或擦拭连接器接口,避免使用腐蚀性的化学溶剂。

    7. 总结和推荐


    综上所述,Pico-SPOX Wire-to-Board Connector System 在紧凑的空间设计和可靠性能方面表现出色,非常适合那些需要高性能信号传输连接器的应用场合。其广泛的应用范围、易于维护的特点以及良好的兼容性使得该产品在市场上具有较强的竞争力。我们强烈推荐这一系列产品用于各种信号传输相关项目。

874380343参数

参数
颜色 米黄色
触头镀层 - 配接
防护等级 -
排数 1
针脚数 3pin
触头镀层厚度 - 配接 2.54μm
类型 接头
额定电流 2.5A
间距-配接 1.5mm
长*宽*高 5.8mm*4.445mm*7.75mm
安装方式 贴片安装
应用等级 医疗级,通用级
零件状态 在售
包装方式 卷带包装

874380343厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

874380343数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 874380343 874380343数据手册

874380343封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.971
10+ ¥ 0.9549
30+ ¥ 0.7553
100+ ¥ 0.6366
300+ ¥ 0.5826
8000+ ¥ 0.5394
库存: 40671
起订量: 1 增量: 8000
交货地:
最小起订量为:1
合计: ¥ 0.97
