22122141

厂牌: MOLEX

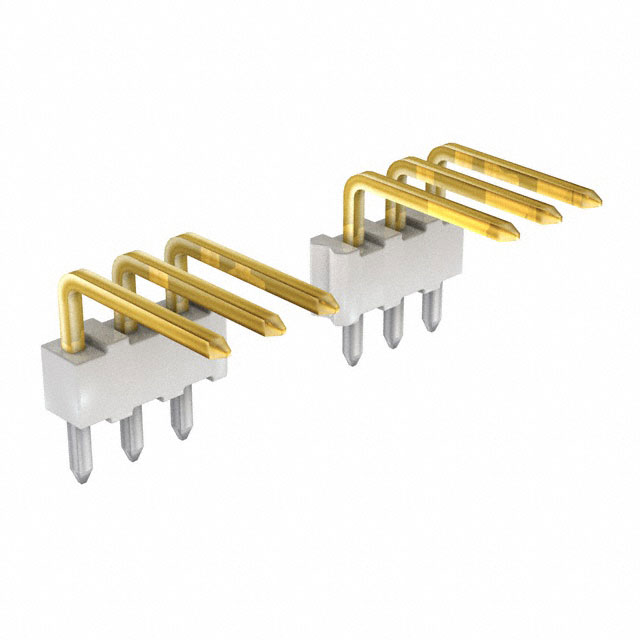

产品描述: Header,Push-Pull 2.54mm 1 14pin 4A 510nm 金 白色 通孔安装
供应商型号: Q-22122141
供应商: 期货订购
标准整包数: 4000
MOLEX 矩形连接器 - 针座 - 公插针 22122141

22122141概述


    产品简介


    本产品为2.54毫米(0.100英寸)中心线间距(0.64毫米(0.025英寸)方形插针头),当与印刷电路板(PCB)连接器或采用22至30 AWG线缆并通过压接技术连接的连接器匹配时,具有可靠稳定的电气性能。产品系列涵盖多种终端(如2759、6459、41572、4809、8088)、压接座(如2695)、PCB连接器(如4455)以及各种插头(如4030、4094、6373、7478、6410、7395、42225、42226、42227、42228、42375、42376、42377)。这些元器件广泛应用于电子设备的电气连接系统中,提供稳定可靠的电气接触。

    技术参数


    - 电压等级:AC 500V或DC 600V
    - 电流等级:每电路250-2.5安培
    - 工作温度范围:
    - 工作温度:-40°C至+80°C(黄铜端子),-40°C至+105°C(磷青铜端子)
    - 非工作温度:-40°C至+105°C
    - 材料与电镀:端子材料可选黄铜或磷青铜(推荐使用磷青铜以获得最佳性能);压接座材质为尼龙或聚酯;插针材质同端子。
    - 插拔力:插入力最大4.9牛顿(黄铜端子),6.67牛顿(46856系列),最小0.56牛顿;拔出力最小1.78牛顿(黄铜端子),1.112牛顿(压入力)。

    产品特点和优势


    该产品通过UL和CSA安全认证,能够承受高达600V的电压,适用于高电压、大电流的应用场合。此外,其采用高性能磷青铜端子,具备出色的耐热性和抗老化能力,能在宽广的工作温度范围内保持稳定的电气性能。此外,由于采用高质量材料,使得这些连接器不仅寿命长,而且维护成本低,适合长时间高可靠性要求的应用场合。

    应用案例和使用建议


    应用案例
    该系列连接器常用于工业自动化控制系统、汽车电子系统及通信设备等领域,其中在工业自动化控制系统的应用场景尤为显著。这些系统需要稳定可靠的电气连接来确保控制信号的高效传输,而本产品凭借其优良的电气特性和机械强度,满足了这一需求。例如,在自动化生产线中,本连接器可用于连接传感器、执行器和控制器,保证生产过程的安全与效率。
    使用建议
    为了达到最佳效果,建议根据具体应用选择合适的端子材料(黄铜或磷青铜),并注意安装时插针的正确插入方向和深度,避免因过度插入而导致损坏。同时,定期检查连接器的接触电阻和绝缘电阻,确保其始终保持在规定的安全范围内。对于频繁振动或移动的应用环境,建议增加额外的固定措施,以防止连接器意外松脱。

    兼容性和支持


    这些连接器设计时考虑到了广泛的兼容性,适用于多种不同规格的PCB和其他连接器。制造商提供了详尽的技术文档和支持服务,帮助用户正确选择和安装产品。此外,厂商还提供了专门的工具和配件,以确保安装过程的顺利进行。在日常使用过程中,如果遇到任何问题,都可以联系厂商获取专业的技术支持和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过高 | 确认插针是否对准,并适当调整插针的进入角度。若仍然存在问题,则可能需要更换新的连接器组件。 |
    | 接触电阻异常 | 检查插针与端子之间的连接情况,必要时清洁接触点,以去除氧化层或其他杂质。 |
    | 绝缘电阻下降 | 清理连接器表面,确保没有湿气积聚,并检查是否需要更换密封件。 |

    总结和推荐


    综上所述,该系列连接器凭借其优异的电气特性、广泛的适用范围和良好的兼容性,在工业控制、汽车电子和通信设备等多个领域表现出色。无论是从性能还是从可靠性来看,这些产品都达到了行业领先水平。因此,我们强烈推荐在需要高可靠性连接的场合使用此类产品。如果您正在寻找一款既耐用又高效的连接器,那么这个系列产品将是您的理想选择。

22122141参数

参数
类型 Header,Push-Pull
触头镀层厚度 - 配接 510nm
防护等级 -
间距-配接 2.54mm
排数 1
针脚数 14pin
触头镀层 - 配接
额定电流 4A
颜色 白色
35.31mm(mm)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 盒装,散装
