877592083

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2mm 2 20pin 2A 2.54μm 锡 黑色 贴片安装 19.9mm(长度)*5.5mm(高度)
供应商型号:
供应商:
标准整包数: 0

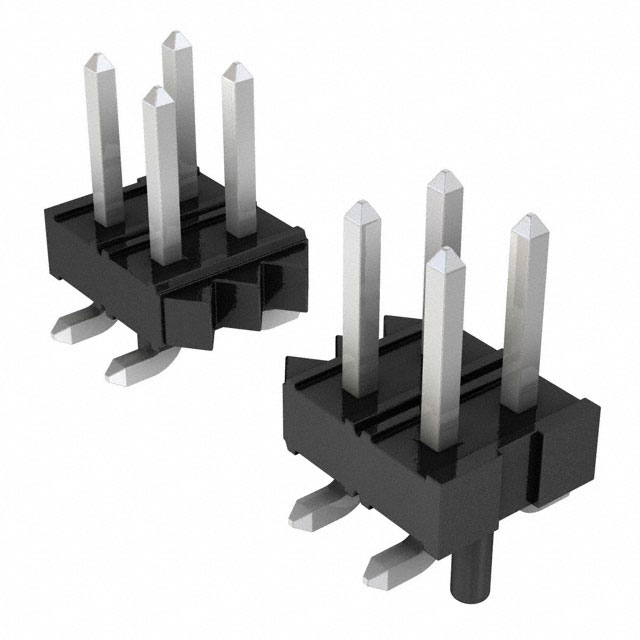

MOLEX 矩形连接器 - 针座 - 公插针 877592083

877592083概述


    产品简介


    本产品是一款2.00毫米间距的双排单片表面贴装(SMT)连接器,适用于多种电子设备和系统。该连接器具有稳定可靠的设计,广泛应用于通信设备、计算机网络、工业控制以及消费电子等领域。通过提供稳定的数据传输路径和高效的电源连接,它成为现代电子设计不可或缺的一部分。

    技术参数


    - 材质:
    - 插针:0.50mm² 铜合金
    - 外壳:玻璃填充尼龙,UL94V-0阻燃等级,黑色
    - 电镀处理:
    - 选项1:15µin最小金层,选定区域;80µin最小锡层,焊接尾部;50µin最小镍底板,整体。
    - 选项2:30µin最小金层,选定区域;80µin最小锡层,焊接尾部;50µin最小镍底板,整体。
    - 选项3:100µin最小整体锡层;50µin最小镍底板。
    - 选项4:2-10µin最小金层,50µin最小镍底板,整体。
    - 包装:具体包装方式请参见表中的说明。
    - 推荐PCB厚度:1.60±0.10mm
    - 产品型号:PS-87761-100
    - 结构要求:
    - 零件应平坦,最大弯曲不应超过0.003mm/mm。
    - 弯曲凹陷只要不影响焊尾的整体平面度即可接受。
    - 焊尾平整性应通过放置在平面上进行测量。

    产品特点和优势


    1. 耐用性强:采用高硬度材料和多层电镀,有效延长使用寿命。
    2. 安装方便:具备标准尺寸,易于与其他元件集成。
    3. 电气稳定性:优异的电气特性确保信号传输稳定。
    4. 广泛应用:适用于多个领域,如通讯、计算机、医疗设备等。
    5. 高可靠性:严格的生产工艺和质量控制保证高可靠性。

    应用案例和使用建议


    - 通信设备:在路由器、交换机等通信设备中,该连接器可以用于数据传输接口。
    - 计算机网络:用于服务器、工作站等关键部件之间的连接。
    - 工业自动化:在工业控制系统中,可用于各种传感器和执行机构的接口连接。
    - 消费电子产品:例如智能电视、游戏机等,可以用于音频和视频信号的传输。
    使用建议:
    - 在装配过程中,请遵循推荐的PCB厚度要求,以确保连接器的最佳机械和电气性能。
    - 装配完成后,进行适当的测试以验证电气连接的稳定性和可靠性。
    - 注意避免过度弯曲连接器,特别是在运输和安装过程中。

    兼容性和支持


    该连接器与其他同类产品具有良好的兼容性,适用于多种类型的PCB。MOLEX公司为客户提供全面的技术支持和售后服务,包括产品咨询、技术支持和维修服务。

    常见问题与解决方案


    - Q1: 连接器在长时间使用后出现接触不良现象。
    - 解决方案:检查连接器和PCB的焊接质量,重新焊接或更换受损部件。
    - Q2: 连接器焊脚容易脱落。
    - 解决方案:确认使用的焊接温度和时间符合规范要求,必要时调整焊接工艺。
    - Q3: 电气连接不稳定。
    - 解决方案:重新检查电气线路连接,确保没有虚焊或短路现象。

    总结和推荐


    总体来看,这款2.00毫米间距的双排单片表面贴装连接器以其优良的电气性能、可靠的连接性和广泛的适用范围,在众多应用领域中表现出色。对于需要高性能、高可靠性的电子设备而言,它是一个理想的选择。因此,我们非常推荐使用此款连接器。

877592083参数

参数
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头镀层厚度 - 配接 2.54μm
排数 2
防护等级 -
间距-配接 2mm
针脚数 20pin
额定电流 2A
触头镀层 - 配接
长*宽*高 19.9mm(长度)*5.5mm(高度)
安装方式 贴片安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 卷带包装

877592083厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
