533981471

厂牌: MOLEX
产品描述: Molex 1.25mm间距14p单排排针 线对板连接器, PicoBlade系列, 直角, 表面
供应商型号: 533981471
供应商: 云汉优选
标准整包数: 3000

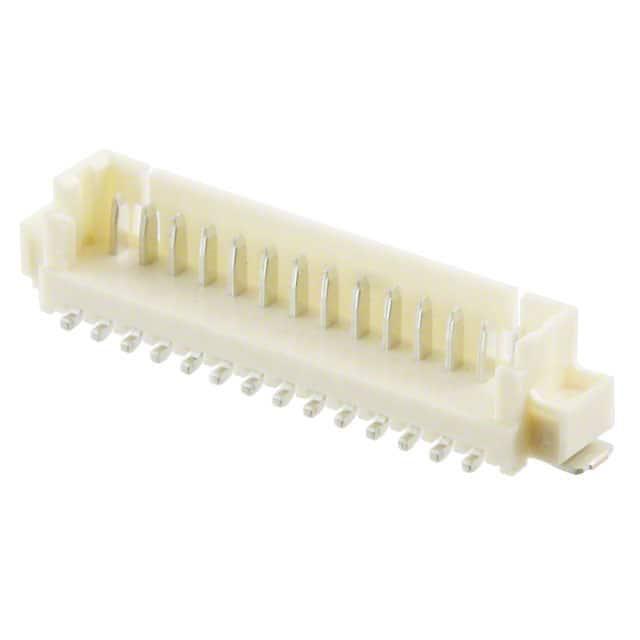

MOLEX 矩形连接器 - 针座 - 公插针 533981471

533981471概述

    PicoBlade 1.25 SMT 垂直锡镀型连接器技术手册

    1. 产品简介


    PicoBlade 1.25 是一款专为紧凑设计和高密度连接需求而开发的垂直表面贴装(SMT)连接器。它具有1.25毫米间距的结构,适用于广泛的应用领域,包括消费电子、计算机外围设备、通信设备及工业自动化系统。这款连接器以其小巧轻便的设计、出色的可靠性和灵活性,成为行业内的优选产品。

    2. 技术参数


    - 材料和表面处理
    - 外壳: 聚酰胺(PA),UL94V-0,玻璃填充,颜色见图表。
    - 终端: 母材为磷青铜,终端接触部分采用无光泽锡镀层,最小厚度1.0微米;尾部镀镍层,最小厚度1.0微米。
    - 钉状部件: 母材同样为磷青铜,钉尾镀层也为无光泽锡镀层,最小厚度1.0微米;同样包含一层镍镀层,最小厚度1.0微米。

    - 尺寸和公差
    - 高度: 0.4毫米至1.0毫米之间,具体尺寸见图纸。
    - 宽度: 极数范围为2至15,尺寸变化见表格。
    - 间隔: 接触间距为1.25毫米。
    - 公差: 各种尺寸的公差范围见相关表格。
    - 电气性能
    - 额定电流:根据具体极数和规格不同,额定电流有所差异,具体参见相关规范。
    - 工作电压:适用于100V以下的应用。
    - 绝缘电阻:大于100兆欧姆。
    - 工作环境
    - 工作温度范围:-40°C 至 +85°C。
    - 存储温度范围:-40°C 至 +105°C。

    3. 产品特点和优势


    - 高密度设计: 1.25毫米间距提供较高的连接密度,适合小型化设备设计。
    - 可靠性高: 采用高质量材料和先进的表面处理技术,确保长期稳定运行。
    - 广泛的适用性: 广泛应用于消费电子、计算机外围设备、通信设备等领域。
    - 易于安装: 垂直SMT设计便于自动化生产和安装,降低生产成本。

    4. 应用案例和使用建议


    - 案例: 该连接器广泛应用于笔记本电脑的内部连接,如键盘与主板之间的连接。
    - 使用建议:
    - 在选择合适型号时,需考虑应用中的电流和电压要求。
    - 确保正确的安装方向和插入深度,避免过载或损坏连接器。

    5. 兼容性和支持


    - 兼容性: 该产品与多种Molex和其他品牌的产品兼容,参见产品规格书了解详细兼容性信息。
    - 技术支持: Molex公司提供全面的技术支持和售后服务,具体参见产品支持文档。

    6. 常见问题与解决方案


    - 问题1: 连接器无法正常锁紧。
    - 解决方案: 检查插针是否正确对齐,检查安装是否有误。
    - 问题2: 连接器接触不良。
    - 解决方案: 检查接触面是否清洁,是否有氧化或腐蚀现象。
    - 问题3: 插针出现弯曲或损坏。
    - 解决方案: 使用正确的工具进行插拔操作,避免强行插入或拔出。

    7. 总结和推荐


    PicoBlade 1.25是一款设计精良、性能稳定的连接器,特别适用于需要高密度连接的小型化电子产品。凭借其独特的设计和高质量的材料,PicoBlade 1.25不仅在耐用性和可靠性方面表现出色,还能显著降低客户的制造成本。因此,我强烈推荐使用此产品以满足您的电子连接需求。
    通过以上的综述,您可以充分了解PicoBlade 1.25这款连接器的技术规格、特点、适用范围及使用注意事项。希望这能帮助您在设计和应用中做出最佳选择。

533981471参数

参数
间距-配接 1.25mm
触头镀层厚度 - 配接 1μm
类型 接头
排数 1
防护等级 -
触头镀层 - 配接
额定电流 1A
针脚数 14pin
颜色 -
长*宽*高 22.65mm*3.7mm*4.2mm
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 卷带包装

533981471厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

533981471数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 533981471 533981471数据手册

533981471封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.6555
6000+ ¥ 0.6384
库存: 141000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1966.5
