0026486174

厂牌: MOLEX
产品描述: Breakaway,Friction Lock,Header 3.96mm 1 17pin 5A 1.52μm 锡 黑色 通孔安装 67.31mm(长度)*22.17mm(高度)
供应商型号:
供应商:
标准整包数: 0

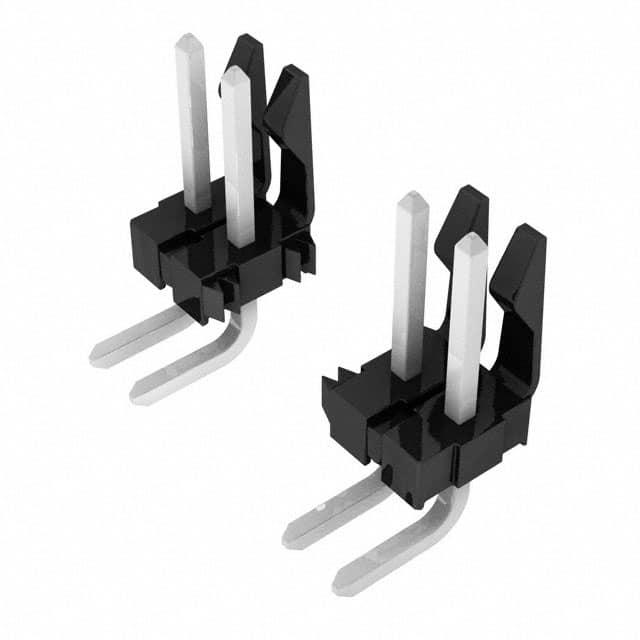

MOLEX 矩形连接器 - 针座 - 公插针 0026486174

0026486174概述


    产品简介


    本手册介绍了Molex公司生产的KK .156 Header Assembly(型号:41672)。这是一种摩擦锁紧型断开式直角接头,主要用于电子设备中的电路连接。该组件由聚酯材料制成,具有94V-0等级,外壳为黑色。针脚则采用黄铜材质,表面经过电镀处理以增强导电性和耐用性。这种接头广泛应用于各种电子产品中,如通信设备、计算机系统、工业控制系统等。

    技术参数


    以下是该产品的技术规格和性能参数:
    - 尺寸:
    - 针脚长度(L):1.100英寸(27.94毫米)
    - 插入深度(M):0.450英寸(11.43毫米)
    - 弯曲高度(Y):0.213英寸(5.41毫米)
    - PCB尾部长度(P):0.212英寸(5.38毫米)
    - 材料:
    - 头部材料:聚酯,94V-0等级,模具黑
    - 针脚材料:黄铜
    - 表面处理:
    - 整体镀锡:0.00254毫米(最小值)/0.000100毫米(公差)
    - 整体镍镀层:0.00127毫米(最小值)/0.000050毫米(公差)
    - 重新回流焊镀锡:0.00152毫米(最小值)/0.000060毫米(公差)
    - 选择金镀层:0.00038毫米(最小值)/0.000015毫米(公差)
    - 电气特性:
    - 镀金厚度:0.270英寸(6.86毫米)
    - 镀锡厚度:0.200英寸(5.08毫米)
    - 工作环境:
    - 温度范围:-40°C至+85°C
    - 湿度范围:0%至95%RH(非凝结)

    产品特点和优势


    1. 高可靠性:该接头采用优质材料制造,具备出色的机械强度和耐久性,能够在恶劣环境中稳定工作。
    2. 易安装:设计合理,易于安装和拆卸,减少人工操作难度。
    3. 兼容性强:适用于多种标准电路板,便于集成到不同类型的电子设备中。
    4. 多功能性:可选镀金或镀锡,适应不同的电气需求。
    5. 成本效益:相较于同类产品,具有较高的性价比,降低了整体系统的成本。

    应用案例和使用建议


    该接头广泛应用于各种电子设备中,例如通信设备、计算机系统、工业控制系统等。以下是几个典型的应用场景:
    1. 通信设备:用于连接信号传输线路,确保数据传输的稳定性和可靠性。
    2. 计算机系统:用于主板与其他组件之间的连接,提高系统集成度。
    3. 工业控制系统:用于工业自动化设备中的信号传输,满足严苛的工作环境要求。
    使用建议:
    - 在安装过程中,确保针脚对准电路板上的插孔,避免错位导致接触不良。
    - 定期检查接头的接触情况,确保良好的电气连接。
    - 根据具体应用需求选择合适的镀层材料(镀金或镀锡)以提升性能。

    兼容性和支持


    该产品与其他标准电路板兼容,能够方便地集成到现有的电子设备中。制造商提供全面的技术支持和售后服务,包括产品咨询、技术支持、维修服务等。此外,还提供详细的使用手册和技术文档,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:安装过程中出现针脚错位。
    解决方案:仔细检查针脚位置,确保正确插入电路板上的插孔。
    2. 问题:接触电阻过高。
    解决方案:清洁针脚和电路板上的插孔,确保良好的电气接触。
    3. 问题:长时间使用后出现磨损。
    解决方案:定期检查并更换磨损严重的部件,保持良好的工作状态。

    总结和推荐


    综上所述,Molex公司的KK .156 Header Assembly是一款高性能、高可靠性的电子元器件,适用于多种应用场景。其独特的设计、优秀的电气特性和广泛的兼容性使其在市场上具有很强的竞争力。对于需要高可靠性和良好电气连接的应用场合,我们强烈推荐使用这款产品。

0026486174参数

参数
触头镀层厚度 - 配接 1.52μm
防护等级 -
颜色 黑色
额定电流 5A
排数 1
触头镀层 - 配接
间距-配接 3.96mm
针脚数 17pin
类型 Breakaway,Friction Lock,Header
长*宽*高 67.31mm(长度)*22.17mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

0026486174厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0026486174数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0026486174 0026486174数据手册

0026486174封装设计

查看详情并下载
Symbol
Footprint
3D Model
