430451615

厂牌: MOLEX
产品描述: 16pin 3mm 2 3mm Header,Locking Ramp 8A 1.52μm 锡 黑色 贴片安装 8.763mm(宽度)
供应商型号: Q-430451615
供应商: 期货订购
标准整包数: 1400

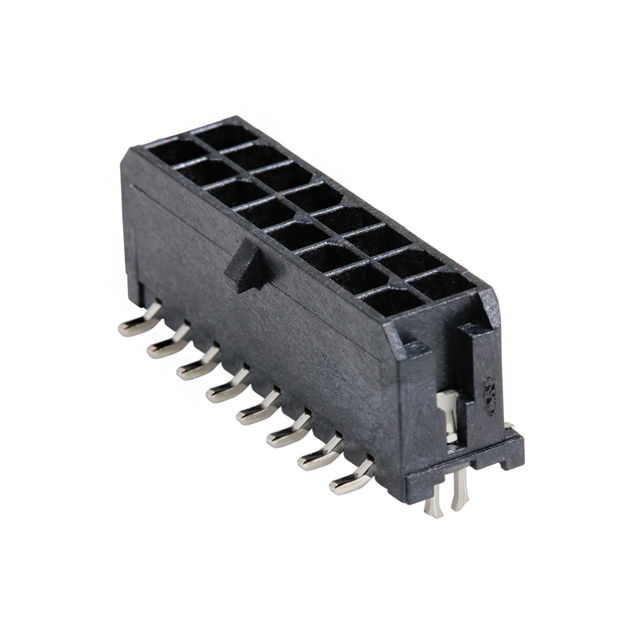

MOLEX 矩形连接器 - 针座 - 公插针 430451615

430451615概述

    MICRO-FIT 双排连接器技术手册

    产品简介


    Micro-Fit 双排连接器是专门为电线到板(Wire-to-Board)及电线到电线(Wire-to-Wire)的应用设计的高性能连接系统。该系列产品适用于汽车、通信、医疗设备等多个领域。它们具有高可靠性和稳定性的特点,广泛用于各种严苛的工作环境中。

    技术参数


    Micro-Fit 双排连接器的技术规格如下:
    - 电压额定值:
    - UL:43020 系列 - 350 VAC
    - CSA:43020 系列 - 600 VAC
    - IEC:43020 系列 - 250 VAC
    - UL:43025 系列 - 600 VAC
    - CSA:43025 系列 - 600 VAC
    - IEC:43025 系列 - 250 VAC
    - 电流额定值:
    - UL:43020 系列 - 5 A
    - CSA:43020 系列 - 7 A
    - IEC:43020 系列 - 5 A
    - UL:43025 系列 - 8 A
    - CSA:43025 系列 - 8 A
    - IEC:43025 系列 - 5 A
    - UL:43045 系列 - 8 A
    - CSA:43045 系列 - 8 A
    - IEC:43045 系列 - 5 A
    - 尺寸和材料:
    - 插座和插头:聚酯或尼龙
    - 插头:液晶聚合物(LCP)
    - 端子:磷青铜
    - 引脚:黄铜,镀锡/黄铜
    - 环境温度:
    - 工作温度范围:-40°C 至 +105°C
    - 非工作温度范围:-40°C 至 +105°C

    产品特点和优势


    - 安全性:通过UL、CSA和IEC认证,确保产品在各类环境下具备高度的安全性。
    - 电气特性:支持高电压和大电流传输,满足复杂应用需求。
    - 机械特性:设计耐用,可承受多次插拔操作而不影响性能。
    - 环境适应性:可在高温、低温、潮湿等多种恶劣条件下稳定运行。

    应用案例和使用建议


    - 应用案例:广泛应用于汽车仪表盘、电源供应模块、通信基站等场合。
    - 使用建议:
    - 使用推荐的测试插头(如44242系列)进行连续性测试。
    - 确保电缆布局合理,避免外部因素对线缆造成过度弯曲。
    - 在高温、高湿或腐蚀性环境中使用时,注意保持良好的接触和绝缘性能。

    兼容性和支持


    - 兼容性:Micro-Fit双排连接器与多种电气设备兼容,能够满足多样化的安装需求。
    - 支持服务:制造商提供详尽的技术文档和支持服务,包括安装指导、故障排查和定期维护。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决办法:检查并确保所有连接部位正确且牢固,清洁端子以消除灰尘和杂质。

    2. 问题:连接器出现温升异常。
    - 解决办法:确认接线符合规范,避免过载使用;必要时调整电路设计,增加散热措施。
    3. 问题:长时间暴露在盐雾环境中后性能下降。
    - 解决办法:定期进行防护处理,如喷涂防腐涂层,并更换已受腐蚀的部分。

    总结和推荐


    Micro-Fit 双排连接器凭借其卓越的电气性能、出色的机械特性和广泛的环境适应能力,在各类应用中表现优异。其坚固的设计和高水平的安全认证使其成为行业内备受推崇的产品之一。因此,对于需要高性能连接解决方案的应用场合,我们强烈推荐使用Micro-Fit双排连接器。

430451615参数

参数
针脚数 16pin
间距-配接 3mm
排数 2
排距 3mm
额定电流 8A
防护等级 -
类型 Header,Locking Ramp
触头镀层厚度 - 配接 1.52μm
颜色 黑色
触头镀层 - 配接
长*宽*高 8.763mm(宽度)
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 卷带包装

430451615厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451615数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451615 430451615数据手册

430451615封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1400+ ¥ 13.9173
库存: 140000
起订量: 1400 增量: 1400
交货地:
最小起订量为:1400
合计: ¥ 19484.22
