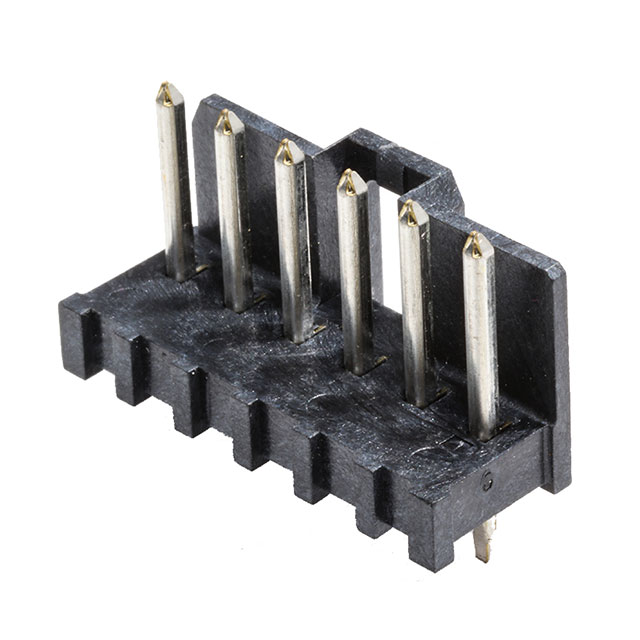

2074780006

厂牌: MOLEX
产品描述: Header,Latch Holder 3.96mm 1 6pin 11A 锡 黑色 通孔安装
供应商型号: WM26144-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 2074780006

2074780006概述

    # L1NK 396 WTB Connectors 技术手册

    1. 产品简介


    L1NK 396 是一款专为高可靠性设计的线对板(Wire-to-Board)连接器系统,提供多种配置以满足不同的电气和机械需求。该系列连接器具有3.96毫米中心线距(Pitch),支持从AWG 18到AWG 20的导线,并采用锡镀层的压接技术。L1NK 396 系列适用于汽车、工业控制、通信设备和消费电子产品等多个领域,因其高性能和可靠的设计而广受好评。
    主要功能
    - 高性能电气连接:支持高达350V的交流/直流电压和最大11A的电流。
    - 耐用性强:具备出色的耐久性和抗振能力,适合恶劣的工作环境。
    - 多样化配置:提供带或不带定位销的无屏蔽端子头、屏蔽端子头及TPA(终端保护装置)等多种选择。
    应用领域
    - 汽车电子系统
    - 工业自动化设备
    - 通信基础设施
    - 家用电器和消费类电子产品

    2. 技术参数


    以下是L1NK 396 系列连接器的关键技术规格:
    | 参数名称 | 规格描述 |

    | 中心线距(Pitch) | 3.96 mm |
    | 额定电压 | 350V AC/DC |
    | 额定电流(AWG 18) | 11.0 A |
    | 额定电流(AWG 20) | 10.0 A |
    | 工作温度范围 | -40°C 至 +105°C |
    | 耐久性测试次数 | 锡镀层:25次循环 |
    | 电镀材料 | 锡镀层 |
    | 材质 | 尼龙6,6+玻璃纤维 |

    3. 产品特点和优势


    L1NK 396 系列连接器具有以下显著特点:
    - 高性能连接:低接触电阻(<10 mΩ),确保稳定的电流传输。
    - 坚固耐用:通过严苛的振动和冲击测试,确保长期可靠运行。
    - 多样化配置:可选配屏蔽端子头、定位销以及TPA,满足复杂设计需求。
    - 环保合规:符合RoHS标准,绿色环保。
    这些特性使L1NK 396 成为需要高可靠性连接的首选解决方案,在汽车和工业市场中极具竞争力。

    4. 应用案例和使用建议


    应用案例
    - 汽车电子:用于车身控制模块(BCM)、发动机管理系统(EMS)的信号传输。
    - 工业自动化:作为PLC与传感器之间的连接接口,保障稳定的数据流。
    - 通信设备:支持数据中心交换机内部电路板间的高速数据连接。
    使用建议
    1. 在安装前,请确认导线尺寸与连接器匹配,避免因尺寸不符导致接触不良。
    2. 建议定期检查连接器的TPA装置是否牢固,确保良好的锁定状态。
    3. 对于高温环境下的应用,可考虑额外添加隔热措施以延长使用寿命。

    5. 兼容性和支持


    L1NK 396 系列连接器与Molex官方工具和文档完全兼容,如《Molex质量压接手册》和《Molex热阻抗规范》等。此外,Molex还提供专业的技术支持团队,帮助客户解决各种技术难题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器接触不良 | 检查导线压接是否正确,必要时重新压接 |
    | 插拔力过大 | 清理插针表面氧化物并润滑 |
    | 温度上升超过预期 | 改善散热设计或更换更高等级的连接器 |

    7. 总结和推荐


    L1NK 396 系列连接器凭借其卓越的电气性能、机械强度和多样的配置选项,成为各行业连接解决方案的理想选择。其优异的耐久性和稳定性使其特别适合在恶劣环境中使用。如果您正在寻找一款既经济又可靠的连接器,L1NK 396 绝对值得考虑。
    推荐指数:★★★★★(5/5)
    通过严格的技术验证和广泛应用验证,L1NK 396 系列连接器已证明其在高要求领域的价值。强烈推荐给需要高性能连接解决方案的工程师和技术人员!

2074780006参数

参数
类型 Header,Latch Holder
额定电流 11A
触头镀层 - 配接
针脚数 6pin
触头镀层厚度 - 配接 -
颜色 黑色
排数 1
间距-配接 3.96mm
防护等级 -
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘
