70287-1226

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 64pin 3A 760nm 金 黑色 通孔安装 81.28mm(长度)*5.08mm(高度)
供应商型号: Q-70287-1226
供应商: 期货订购
标准整包数: 500

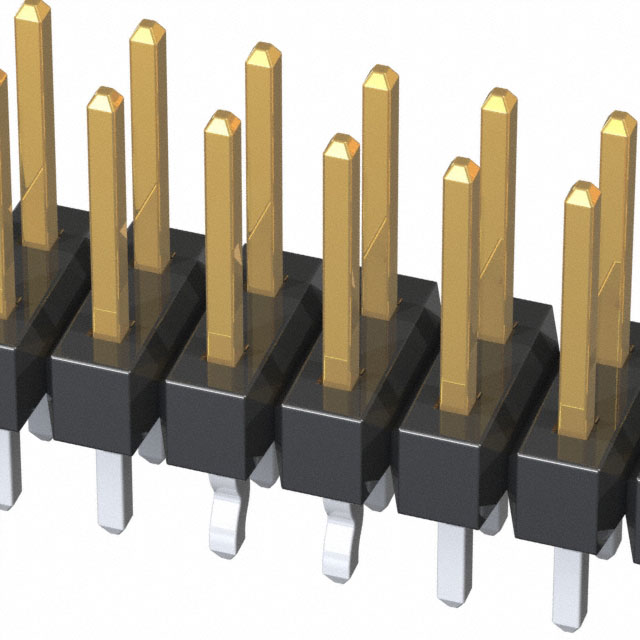

MOLEX 矩形连接器 - 针座 - 公插针 70287-1226

70287-1226概述


    产品简介


    本产品是MOLEX电子技术公司生产的一款高耐温插座组件,具有双排设计,带有0.025英寸方形插针和0.100英寸间距,并配备有固定销。该组件适用于需要可靠电气连接的应用场景,如汽车电子、通信设备、工业自动化等领域。

    技术参数


    - 材料:外壳采用玻璃填充液晶聚合物(UL94V-0),颜色为黑色;插针材料为铜合金。
    - 镀层:
    - 镀锡(Tin):整体镀锡层最小厚度0.00381 mm,镍底镀层最小厚度0.00127 mm;
    - 镀金(Gold):
    - 15微英寸金选择层最小厚度0.00038 mm,镍底镀层最小厚度0.00127 mm;
    - 30微英寸金选择层最小厚度0.00076 mm,镍底镀层最小厚度0.00127 mm。
    - 产品规格:符合PS-70280标准。
    - 包装:每包数量及编号见附录表格。
    - 电路数量:从4到100个电路,增量为2。
    - 焊接:需满足SMES-152标准,允许焊点上的孔洞。
    - 外观质量:符合COSMETIC SPECIFICATION PS-45499-002标准。
    - 尺寸:电路间距0.100英寸,总体尺寸在0.240英寸至5.000英寸之间变化。
    - 定位和固定:提供插针位置和固定销位置详情,具体参见图纸说明。

    产品特点和优势


    - 高耐温性能:能够在高温环境下稳定工作。
    - 可靠的机械稳定性:插针推拉力要求至少3磅。
    - 多样化的电路选项:支持从4到100个电路的选择,适合不同的应用需求。
    - 多种镀层选项:提供镀锡、镀15微英寸金或镀30微英寸金的不同版本,适应不同环境下的需求。
    - 易于安装和维护:结构设计简单,便于装配和维护。

    应用案例和使用建议


    - 汽车电子:用于汽车内部复杂的电气系统连接,可承受极端温度条件。
    - 通信设备:如路由器和交换机中,保证信号传输的可靠性。
    - 工业自动化:适用于工业控制系统中,连接传感器和其他电子元件。
    使用建议:
    - 确保正确的电路数量选择,以避免不必要的复杂性。
    - 在高振动环境中使用时,考虑加固措施。
    - 安装过程中注意保持焊点干净,以避免虚焊。

    兼容性和支持


    - 兼容性:产品设计与当前的主流电路板尺寸兼容,可以轻松集成到现有的设计中。
    - 支持和维护:厂商提供详细的用户指南和技术支持,确保用户的顺利安装和使用。

    常见问题与解决方案


    - Q: 如何判断产品是否正确安装?
    - A: 检查所有插针均正确插入并紧密接触,无松动现象。使用适当的测试工具进行电气性能验证。

    - Q: 如何处理焊接过程中出现的孔洞?
    - A: 根据手册中的规定,孔洞是允许的,但应控制在特定尺寸内。若孔洞超出规定范围,应重新焊接。

    总结和推荐


    综上所述,这款MOLEX高耐温插座组件在材料选择、镀层处理、电路设计和应用适应性等方面表现出色,尤其适合需要高可靠性和耐高温的应用场合。对于需要多功能、多电路选择和良好环境适应性的工程师和设计师而言,这是一个非常值得考虑的产品。我们强烈推荐使用该产品。

70287-1226参数

参数
排数 2
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 760nm
针脚数 64pin
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
额定电流 3A
触头镀层 - 配接
长*宽*高 81.28mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 散装

70287-1226厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

70287-1226数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 70287-1226 70287-1226数据手册

70287-1226封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 4.1 ¥ 33.62
1000+ $ 3.95 ¥ 32.39
2500+ $ 3.4375 ¥ 28.1875
5000+ $ 3.1875 ¥ 26.1375
库存: 50000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 16810
