0702800786

厂牌: MOLEX
产品描述: 76pin 2.54mm 2 2.54mm 分离式,针座 3A 380nm 金 黑色 通孔安装 96.52mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

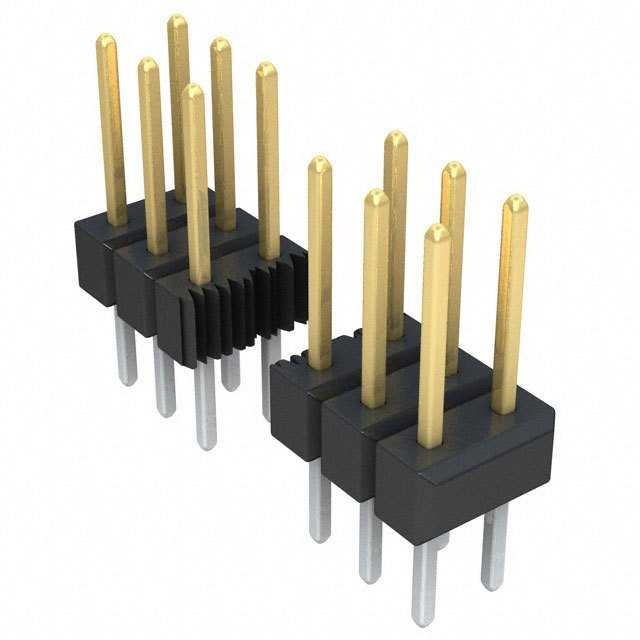

MOLEX 矩形连接器 - 针座 - 公插针 0702800786

0702800786概述

    # 高品质电子元器件技术手册

    产品简介


    本文档涉及一款高品质电子元器件——连接器模块(High Temperature Dual Row Wafer with Break-Off Option)。该产品设计用于高可靠性连接需求,广泛应用于工业自动化、汽车电子、通信设备及消费电子等领域。它的核心特点是耐高温、插拔寿命长及高接触稳定性,为关键应用场景提供可靠保障。

    技术参数


    以下为该产品的详细技术规格和参数:
    材料与表面处理:
    - PIN材质: 铜合金
    - Wafer材质: 玻璃填充液晶聚合物(LCP),符合UL 94V-0标准,黑色。
    - 镀层选项:
    - 15金镀层: 最小厚度0.00038"/0.000015"
    - 30金镀层: 最小厚度0.00076"/0.000030"
    - GT15镀层: 最小厚度0.00038"/0.000015"
    尺寸规格:
    - 针间距: 2.54 mm (0.100 inch)
    - 接触电阻: ≤5 mΩ
    - 最大额定电流: 3A(单点)
    - 最小推拉力: 3磅(每方向)
    工作环境:
    - 工作温度范围: -40°C 至 +125°C
    - 绝缘电压: ≥500VDC
    - 湿度条件: 适应湿热环境
    其他规格:
    - 包装方式: Bulk Pack per PK-70873-0353
    - RoHS合规: 符合RoHS指令2002/95/EC和ELV Annex II指令2000/53/EC

    产品特点和优势


    该产品具有以下显著特点和竞争优势:
    1. 高性能材料:采用LCP材质Wafer和铜合金PIN,提供出色的机械强度和耐腐蚀性。
    2. 多镀层选择:可选15金、30金及GT15镀层,适应不同的应用场景。
    3. 高可靠性连接:经过严格测试,确保在极端环境下表现稳定。
    4. 灵活设计:支持多种电路尺寸和针数(4至100),满足多样化需求。
    5. 环保合规:完全符合RoHS和ELV环保要求,绿色环保。

    应用案例和使用建议


    应用案例
    - 工业自动化: 在工业环境中用于连接传感器和执行机构,保障生产线稳定性。
    - 汽车电子: 在发动机控制单元和车载娱乐系统中作为关键连接组件。
    - 通信设备: 用于高速数据传输网络中的关键节点。
    使用建议
    - 在高温或潮湿环境下使用时,建议优先选用GT15镀层以增强抗腐蚀能力。
    - 定期检查连接器插针状态,确保插针清洁无损,避免接触不良。
    - 注意安装方向和固定方式,避免机械应力导致损坏。

    兼容性和支持


    兼容性
    - 与主流印刷电路板(PCB)板端匹配良好,支持锡焊和波峰焊接工艺。
    - 支持多款插拔工具,适用于各种组装环境。
    厂商支持
    - 提供详尽的技术文档和培训支持。
    - 提供长期售后服务,包括产品更换和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针推拉力不足 | 确保按照规定力值进行装配,必要时调整夹具。 |
    | 插针表面出现氧化现象 | 使用适当的防氧化剂处理插针表面,或改用金镀层版本。 |
    | 连接器信号质量下降 | 检查插针是否有灰尘或污染物,清洁后再重新插入连接器。 |

    总结和推荐


    综合评估,这款连接器模块在设计上具备高性能和高可靠性,是工业、汽车和通信领域的理想选择。它在恶劣环境下的出色表现尤其值得称赞,能够满足严苛的行业标准。强烈推荐该产品给对可靠性要求较高的客户。
    推荐指数: ★★★★★
    适用场景: 工业自动化、汽车电子、通信设备、消费电子等领域。
    如有进一步疑问或定制化需求,请联系技术支持团队获取更多帮助。

0702800786参数

参数
针脚数 76pin
间距-配接 2.54mm
排数 2
排距 2.54mm
类型 分离式,针座
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
额定电流 3A
颜色 黑色
防护等级 -
长*宽*高 96.52mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售

0702800786厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0702800786数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0702800786 0702800786数据手册

0702800786封装设计

查看详情并下载
Symbol
Footprint
3D Model
