5023520203

厂牌: MOLEX
产品描述: 1 Headers & Wire Housings 3A 贴片安装 8mm(长度)*9.4mm(高度)
供应商型号: 900-5023520203TR-ND
供应商: Digi-Key
标准整包数: 700

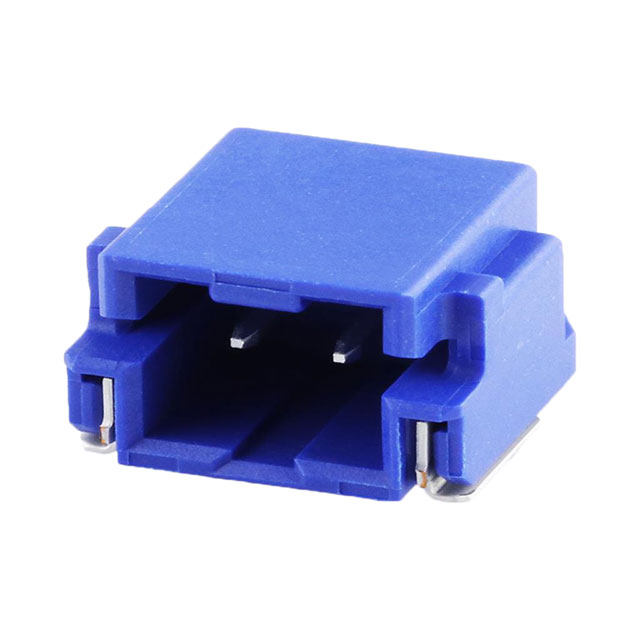

MOLEX 矩形连接器 - 针座 - 公插针 5023520203

5023520203概述

    DuraClik Wire-to-Board Header 技术手册

    产品简介


    DuraClik Wire-to-Board Header 是一款专为汽车、信号传输及线对板连接设计的高性能电子元器件。它具有单行布局、直角插针设计,适用于两个电路的连接。此连接器采用锡(Sn)镀层和蓝色树脂材料,确保了良好的电气特性和机械强度。DuraClik 系列以其耐用性和可靠性在众多应用中脱颖而出。

    技术参数


    - 电路数:2个(最大2个)
    - 颜色:蓝色树脂
    - 锁扣与配对部分:有
    - 极化:对配对部件和PCB均有
    - 接合高度:6.40mm
    - 载流能力:每接触点最大电流3.0A
    - 工作电压:最高125V
    - 操作温度范围:-40°C 到 +105°C(与DuraClik系列502351配合时),-40°C 到 +125°C(与DuraClik ISL系列560123或TPA系列505151配合时)

    产品特点和优势


    1. 高耐用性:DuraClik Wire-to-Board Header 设计有高达30次插拔循环的耐用性,确保长时间稳定运行。
    2. 优良的电气性能:采用锡镀层的铜合金材质,确保了出色的导电性和抗腐蚀性。
    3. 安全可靠:符合RoHS标准,无卤素设计,符合全球环保要求。

    应用案例和使用建议


    - 汽车电子:广泛应用于汽车电子系统,如传感器和控制单元之间的连接。
    - 工业自动化:适合工业自动化设备中的信号传输,确保系统的可靠性和稳定性。
    - 家电控制板:在家用电器的控制板中,确保高效且稳定的电力和信号传输。
    使用建议:
    - 在进行多次插拔后,检查接触点是否清洁,必要时可使用适当的清洗剂。
    - 保证连接器安装在指定的工作温度范围内,避免高温或低温环境下长期使用导致性能下降。

    兼容性和支持


    - 兼容性:DuraClik Wire-to-Board Header 可与DuraClik Crimp Housings 502351、560123 和505151配套使用。
    - 技术支持:制造商提供详尽的技术文档和支持服务,用户可以通过官方网站获取最新信息和技术支持。

    常见问题与解决方案


    1. 问:如何判断DuraClik连接器是否已损坏?
    - 答:检查接触点是否有明显的氧化或腐蚀迹象,同时确认电气测试结果是否正常。

    2. 问:如何正确安装DuraClik连接器?
    - 答:确保连接器完全插入到位,并检查极化方向是否正确。在焊接过程中保持正确的温度和时间,以确保良好的焊接质量。

    总结和推荐


    DuraClik Wire-to-Board Header 在耐用性、电气性能和安全性方面表现优异,尤其适合在汽车电子、工业自动化及家电控制板等领域的应用。其广泛的兼容性和制造商提供的技术支持使其成为市场上极具竞争力的产品。强烈推荐使用该产品以满足各类复杂应用需求。

5023520203参数

参数
针脚数 -
间距-配接 -
排数 1
排距 -
额定电流 3A
类型 Headers & Wire Housings
颜色 -
防护等级 -
触头镀层 - 配接 -
触头镀层厚度 - 配接 -
长*宽*高 8mm(长度)*9.4mm(高度)
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

5023520203厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5023520203数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5023520203 5023520203数据手册

5023520203封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.5792 ¥ 4.847
1400+ $ 0.5515 ¥ 4.6156
2100+ $ 0.536 ¥ 4.4854
3500+ $ 0.517 ¥ 4.3266
4900+ $ 0.5049 ¥ 4.2251
7000+ $ 0.4923 ¥ 4.1202
17500+ $ 0.4615 ¥ 3.8625
库存: 2100
起订量: 700 增量: 1
交货地:
最小起订量为:700
合计: ¥ 3392.9
