768250010

厂牌: MOLEX

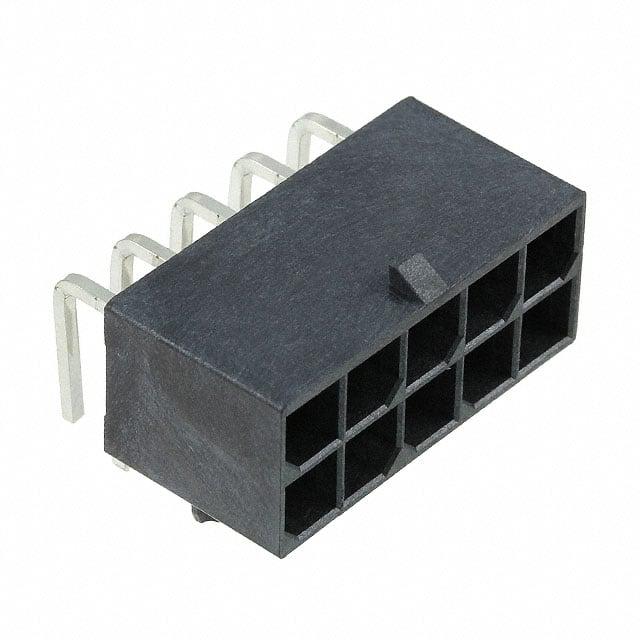

产品描述: Molex 5.7mm间距10p双排排针 线对板连接器, Mega-Fit系列, 直角, 通孔安装
供应商型号: MX-76825-0010
供应商: TME
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 768250010

768250010概述

    电子元器件技术手册

    1. 产品简介


    本产品为Molex公司的Mega-Fit Right Angle Header(直角接头),是一种广泛应用于电路板设计中的连接器组件。它能够支持2到12个电路,且具备高度的可靠性与耐用性。这种电子元器件主要用于各种类型的电子产品,包括消费电子、工业控制、汽车电子等领域,提供稳定可靠的电气连接解决方案。

    2. 技术参数


    - 材料:
    - 外壳:LCP,UL94V-0等级,符合IEC-60335-1第五版的阻燃标准,颜色为黑色。
    - 接触片:高导电率铜材质。
    - 端子电镀:
    - 锡(Tin):最小厚度1.52微米(60微英寸),再流焊接光面锡镀层,覆盖最小1.27微米(50微英寸)镍镀层。
    - 15金(Gold):接触区域最小厚度0.38微米(15微英寸)选择性镀金,焊锡区域最小2.54微米(100微英寸)选择性镀锡,均覆盖最小1.27微米(50微英寸)镍镀层。
    - 30金(Gold):接触区域最小厚度0.76微米(30微英寸)选择性镀金,焊锡区域最小2.54微米(100微英寸)选择性镀锡,均覆盖最小1.27微米(50微英寸)镍镀层。
    - 包装:
    - 采用Tray Packed方式包装,符合Molex公司特定规格(PK-76825-0000),T&R为1720640900。
    - 适用零件:
    - 可与Molex公司的Part Number 170001及171692系列配合使用。
    - 应用规范:
    - 符合AS-76823-100应用规范。
    - 产品规格:
    - 符合产品规格PS-76823-100。
    - 零件标准:
    - 符合“B”类要求的COSMETIC SPECIFICATION PS-45499-002标准。

    3. 产品特点和优势


    - 多用途连接: 支持2至12个电路,适用于多种电路设计需求。
    - 坚固耐用: 采用LCP外壳材料,具有良好的耐热性和阻燃性。
    - 高质量镀层: 提供多种电镀选项,确保连接可靠性和长期稳定性。
    - 标准化生产: 遵循严格的工艺和质量标准,保证每个产品的一致性。
    - 可兼容性强: 与多种型号和系列的其他Molex产品兼容,便于系统集成。

    4. 应用案例和使用建议


    - 家用电器: 在空调、洗衣机等家电中,该连接器用于将控制板与主电路板连接,确保数据传输稳定。
    - 工业控制: 在工业自动化控制系统中,该连接器可用于传感器和控制器之间的信号传递,提升系统的稳定性和效率。
    - 汽车电子: 在汽车电子模块中,该连接器可以实现车载计算机与传感器间的高效通信。

    使用建议:
    - 在安装时,要确保接头距电路板边缘的距离不超过指定值,以避免干扰。
    - 安装过程中要特别注意电镀区域,避免损伤导致接触不良。

    5. 兼容性和支持


    - 兼容性: 该产品可以与其他Molex品牌的电子元器件或设备无缝兼容。
    - 支持和维护: Molex公司提供详尽的技术支持和维护服务,确保用户在使用过程中的问题得到及时解决。

    6. 常见问题与解决方案


    - 问题1: 接触不良
    - 解决方案: 检查电镀区域是否有损伤,重新焊接。
    - 问题2: 插拔不顺畅
    - 解决方案: 清洁接口,检查是否有异物阻碍。

    7. 总结和推荐


    该Mega-Fit Right Angle Header(直角接头)具备优秀的电镀质量和高可靠性,适用于多种电子设备的应用场景。其兼容性强、维护方便,是众多设计师的首选。强烈推荐使用本产品进行电路设计。

768250010参数

参数
类型 Header,Locking Ramp
触头镀层 - 配接
颜色 黑色
排数 2
防护等级 -
额定电流 23.5A
间距-配接 5.7mm
触头镀层厚度 - 配接 1.52μm
针脚数 10pin
长*宽*高 29.15mm(长度)*21.94mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘,袋装

768250010厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

768250010数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 768250010 768250010数据手册

768250010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.8625 ¥ 31.3326
100+ $ 3.216 ¥ 26.0429
500+ $ 3.06 ¥ 24.7796
库存: 16
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 313.32
