430451229

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 12pin 8A 760nm 金 黑色 通孔安装 21.6408mm(长度)*7.366mm(宽度)
供应商型号: Q-430451229
供应商: 期货订购
标准整包数: 1008

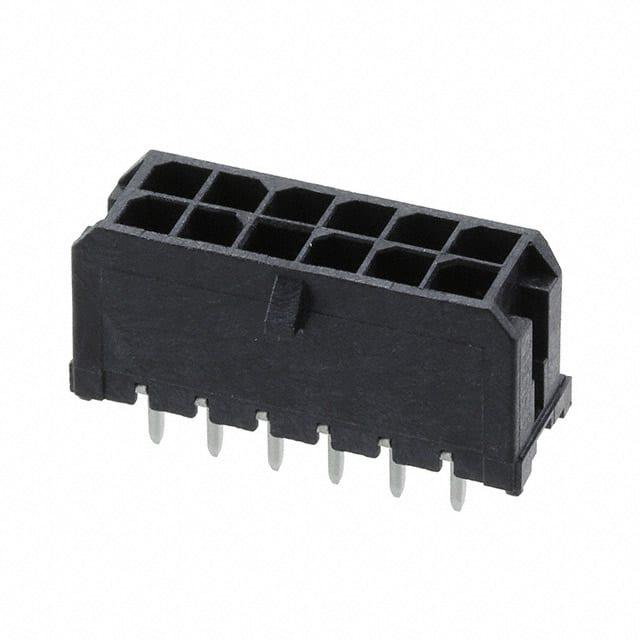

MOLEX 矩形连接器 - 针座 - 公插针 430451229

430451229概述

    MICRO-FIT 双排连接器技术手册

    1. 产品简介


    Micro-Fit双排连接器是为电线对板和电线对电线的应用而设计的高性能连接系统。它们采用压接技术制造,支持18至30 AWG的绞合线,并可选择镀锡或镀金处理。这些连接器广泛应用于汽车、工业控制、通信等领域,满足不同应用环境下的需求。

    2. 技术参数


    - 电气规格:
    - 额定电压:350V AC/DC(系列43020)至600V AC/DC(其他系列)
    - 额定电流:5A至8A(具体视线径大小及应用情况而定)
    - 接触电阻:最大10毫欧姆
    - 绝缘电阻:最小1000兆欧姆
    - 介质耐压:无击穿,泄漏电流<5mA
    - 机械规格:
    - 插拔力:插接力8.0N(1.8磅),拔出力2.4N(0.5磅)
    - 终端压接保持力:最小24.5N(5.5磅)
    - 线材拉出力:根据线径大小不同而不同(例如:18 AWG时为89N)
    - 环境要求:
    - 工作温度范围:-40°C到+105°C
    - 潮湿环境测试:绝缘电阻不变,介质耐压无击穿
    - 盐雾测试:接触电阻最大变化20毫欧姆

    3. 产品特点和优势


    Micro-Fit双排连接器的主要特点包括:
    - 高温耐受:可在高达105°C的环境中稳定运行,适用于极端条件下的工业应用。
    - 高可靠度:通过多项机械测试验证,确保连接稳定可靠。
    - 广泛适用性:涵盖多种线径规格,适用于各种不同的应用场景。

    4. 应用案例和使用建议


    Micro-Fit双排连接器常用于汽车电子系统、工业自动化控制设备及通讯设施中。使用时需注意:
    - 热管理:长时间高电流使用时,需要适当散热措施以避免过热。
    - 线材选择:根据具体应用需求选择合适的线径,确保电流承载能力符合预期。

    5. 兼容性和支持


    Micro-Fit双排连接器具有良好的互换性,可以方便地与现有系统集成。制造商提供全面的技术支持,包括安装指南、故障排查手册等文档。

    6. 常见问题与解决方案


    - 接触不良:检查接头是否正确安装,确认所有连接器均已完全对接。
    - 绝缘失效:清洁并干燥接触面,重新检查绝缘电阻。
    - 导电性下降:更换已磨损的终端或使用符合标准的新线材。

    7. 总结和推荐


    总体而言,Micro-Fit双排连接器以其高可靠性、适应性强和易于集成的特点,在多个领域表现出色。尤其适合需要在恶劣环境下工作的应用场合。强烈推荐给那些寻求高性能连接解决方案的工程师和设计师们。
    以上内容基于提供的Micro-Fit双排连接器技术手册编制而成,如有任何疑问或需进一步了解,请联系专业技术人员或访问官方网站获取更多信息。

430451229参数

参数
排数 2
防护等级 -
颜色 黑色
间距-配接 3mm
针脚数 12pin
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
类型 Header,Locking Ramp
额定电流 8A
长*宽*高 21.6408mm(长度)*7.366mm(宽度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 散装,托盘

430451229厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451229数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451229 430451229数据手册

430451229封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1008+ ¥ 11.6653
库存: 100800
起订量: 1008 增量: 1008
交货地:
最小起订量为:1008
合计: ¥ 11758.62
直接购买
加入购物车
