2059710021

厂牌: MOLEX
产品描述: Header 2mm 1 2pin 4A 1μm 锡 贴片安装 8mm(长度)*8.9mm(高度)
供应商型号: 900-2059710021TR-ND
供应商: Digi-Key
标准整包数: 500

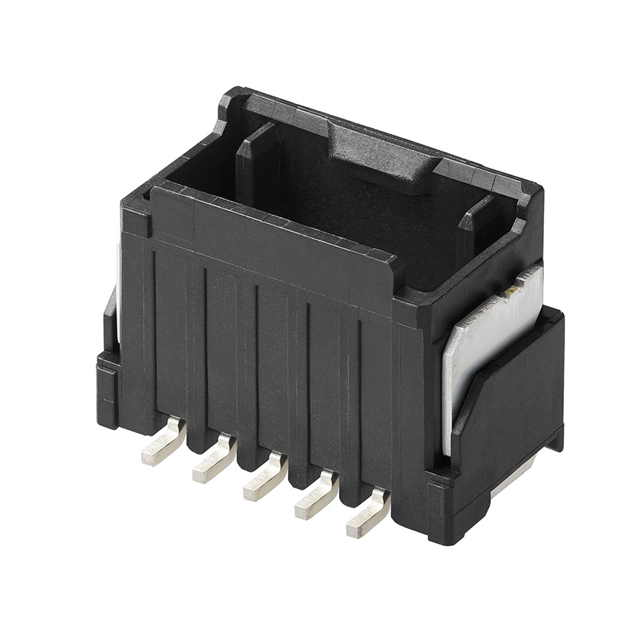

MOLEX 矩形连接器 - 针座 - 公插针 2059710021

2059710021概述


    产品简介


    产品名称:Micro-One Wire-to-Board Header
    产品类型:垂直安装的表面贴装单排2电路连接器,2.00mm间距
    主要功能:用于信号和线到板的连接,具有高达250V的交流和直流电压耐受能力,最大电流承载能力为4.0A。
    应用领域:广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    - 电气特性
    - 最大电流:4.0A
    - 最大电压:250V AC(RMS)/DC
    - 破损:无
    - 极性:对PCB极化
    - 材质:树脂—聚酰胺,金属—黄铜,镀层—锡铋合金
    - 接触耐久性:最大30次插拔循环
    - 物理特性
    - 尺寸:垂直安装,单排,2.00mm间距
    - 色彩:树脂黑色
    - 引脚数量:2个
    - 包装方式:带状包装,每个卷轴装有贴片元件
    - 工作温度范围:-40°C至+105°C
    - 阻燃等级:UL94V-0
    - 材料:阻燃聚酰胺
    - 其他特性
    - 有锁设计
    - 完全遮蔽
    - PCB上带有保持装置

    产品特点和优势


    Micro-One Wire-to-Board Header 是一款性能卓越的电子连接器,主要优点如下:
    - 高载流能力:能够承受高达4.0A的最大电流和250V的电压,适用于各种高低压电子系统。
    - 耐用性强:可承受多达30次的插拔循环,确保长期可靠使用。
    - 安全设计:具备极性保护和完全遮蔽设计,提高操作安全性。
    - 兼容多种环境:在-40°C到+105°C的工作温度范围内依然稳定可靠。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:此类设备需要高度可靠的信号传输,Micro-One能提供稳定的连接,适用于工厂自动化控制系统。
    - 消费电子产品:如智能家居设备、数码相机等,Micro-One能够在紧凑的空间内实现高效、稳定的数据传输。

    使用建议
    - 布局考虑:在布线过程中,应考虑到Micro-One连接器的锁设计,避免过度拉扯导致接触不良。
    - 焊接工艺:在焊接时应注意选择合适的焊锡材料,以防止因过高的温度导致连接器损坏。

    兼容性和支持


    Micro-One连接器已通过多项行业标准认证,包括UL E29179、CSA LR19980、IEC-62474等。对于其他相关产品和系统的兼容性良好,具体兼容的连接器可以参考技术手册中的“Mates with Part(s)”部分。
    此外,厂商提供全面的技术支持,包括安装指导、故障排除和技术咨询服务,确保客户能够充分利用产品的所有优势。

    常见问题与解决方案


    - 问题1:如何保证连接器的稳定性?
    - 解决办法:建议定期检查连接器的插拔情况,并在必要时重新固定。严格按照制造商的安装说明进行安装。

    - 问题2:如何应对高温环境下的热应力问题?
    - 解决办法:选用更高温度等级的焊锡材料,并在安装时留出适当的散热空间,确保良好的散热效果。

    总结和推荐


    Micro-One Wire-to-Board Header 在技术参数、功能及耐用性方面表现出色,是一款值得信赖的产品。其优良的电气特性和物理特性使其成为众多应用场景的理想选择。对于寻求高性能连接解决方案的工程师来说,这款产品无疑是一个出色的选择。强烈推荐使用Micro-One,尤其适合工业控制和消费电子领域的应用。

2059710021参数

参数
防护等级 -
类型 Header
间距-配接 2mm
排数 1
针脚数 2pin
触头镀层厚度 - 配接 1μm
额定电流 4A
触头镀层 - 配接
颜色 -
长*宽*高 8mm(长度)*8.9mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2059710021厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2059710021数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 2059710021 2059710021数据手册

2059710021封装设计

查看详情并下载
Symbol
Footprint
3D Model
