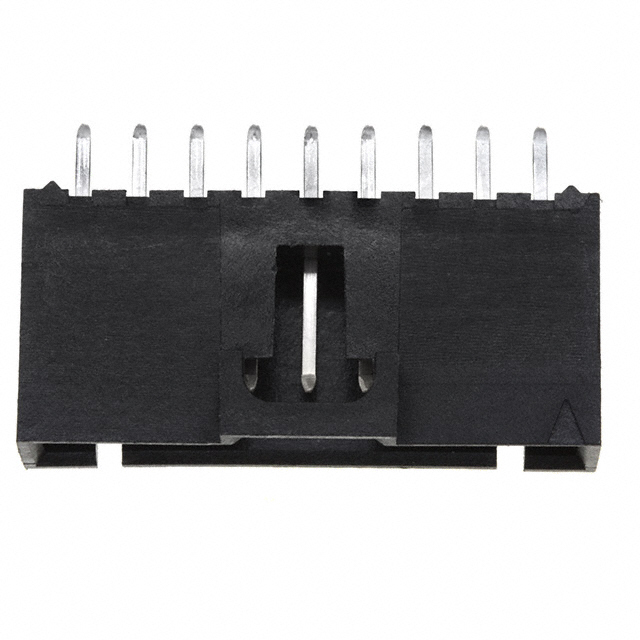

70543-0113

厂牌: MOLEX
产品描述: 9pin 2.54mm 1 Header,Latch Holder 3A 760nm 金 黑色 通孔安装 25.41mm(长度)*6.6mm(高度)
供应商型号: U-70543-0113
供应商: 云汉优选
标准整包数: 21
MOLEX 矩形连接器 - 针座 - 公插针 70543-0113

70543-0113概述

    单排堆叠式线性 (SL) 连接器系统技术手册

    产品简介


    单排堆叠式线性 (SL) 连接器系统是专为高密度信号应用设计的模块化连接器解决方案。该系统支持线对板及线对线连接,提供低剖面插锁垂直和直角头、低剖面的公母端子压接壳体、绝缘位移技术 (IDT) 的预组装单件针和插座连接器、以及用于模块化线对线远程互连的面板安装选项。通过结合我们提供的工具,SL 系统可实现灵活的设计和自动化的束带制造能力。
    主要产品系列包括:
    - 70021:公端,压接终端
    - 70058 和 71851:母端,压接终端(高力)
    - 70066 和 70107:单排压接壳体
    - 70450 和 74130:双排压接壳体
    - 70400:绝缘位移母端连接器组件
    - 70475 和 71178:绝缘位移公端连接器组件
    - 各种型号的垂直和直角头及面板安装头

    技术参数


    | 参数名称 | 规格 |

    | 电压 | 250V |
    | 电流 | 1.2A(28AWG),1.8A(26AWG),3.0A(24AWG),3.0A(22AWG) |
    | 温度范围 | 工作温度:-40°C 至 +105°C |
    | 插拔次数 | 锡镀层:25次;金镀层:50次 |
    | 接触电阻 | 初始值:30毫欧姆,耐久性:10毫欧姆 |
    | 绝缘电阻 | 10,000兆欧姆以上 |
    | 电容值 | 载荷:2皮法,无载荷:0.5皮法 |

    产品特点和优势


    SL 系列连接器以其高密度信号传输能力、良好的机械稳定性和环境适应性脱颖而出。其独特的低剖面设计减少了空间占用,适合紧凑型设计。此外,通过提供多种连接方式和配件,SL 系列能够满足不同应用场景的需求,提升系统的灵活性和可靠性。

    应用案例和使用建议


    SL 系列广泛应用于工业控制、通信设备、医疗设备等领域。例如,在工业自动化中,它可用于复杂的信号传输网络;在通信设备中,可以作为高速数据传输的接口。建议用户在选择时根据具体需求选择合适的连接器类型,并确保正确的安装和维护以延长使用寿命。

    兼容性和支持


    SL 系列连接器与多种标准电缆兼容,如 Molex 电缆型号 7307、7767 等。制造商提供了详尽的技术支持和售后服务,包括产品选型指导、安装培训和技术文档下载。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方法:检查接触点是否有污垢或氧化现象,必要时清洁或重新压接。
    2. 问题:插拔困难
    - 解决方法:确认插拔工具是否正确使用,适当润滑插针部位。
    3. 问题:发热异常
    - 解决方法:检查连接器的额定电流是否符合实际负载要求,避免过载使用。

    总结和推荐


    综上所述,SL 系列连接器凭借其卓越的性能、广泛的适用性和可靠的支持服务,在众多行业中具有显著的竞争优势。我们强烈推荐此产品用于需要高性能和高可靠性的应用场景。无论是从技术指标还是实际应用角度来看,SL 系列都是一个值得信赖的选择。

70543-0113参数

参数
针脚数 9pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 3A
颜色 黑色
防护等级 -
类型 Header,Latch Holder
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
长*宽*高 25.41mm(长度)*6.6mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 管装
