428205233

厂牌: MOLEX

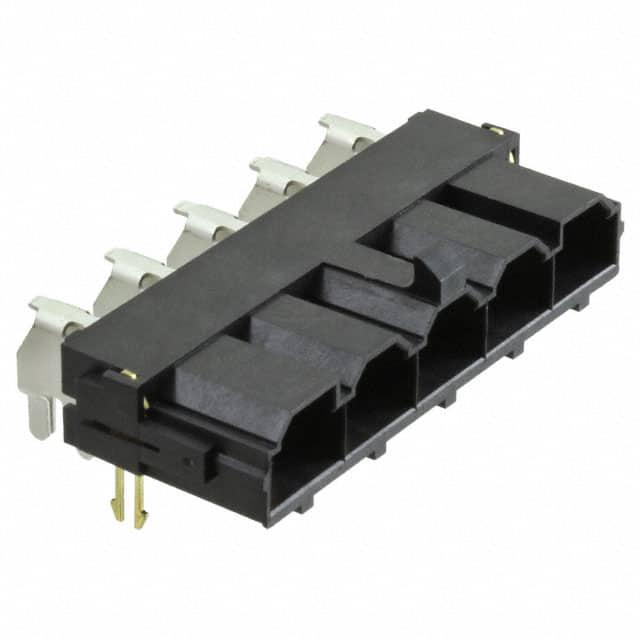

产品描述: Header,Locking Ramp 10mm 1 5pin 50A 760nm 金 黑色 通孔安装 53.82mm(长度)*28.6mm(高度)
供应商型号: Q-428205233
供应商: 期货订购
标准整包数: 180
MOLEX 矩形连接器 - 针座 - 公插针 428205233

428205233概述

    MINI-FIT SR. CONNECTOR SYSTEM 技术手册

    1. 产品简介


    MINI-FIT SR. 系列连接器是一种适用于电线对电线和电线对印刷电路板应用的多用途连接器系统。该系列包括单行和双行版本,特别优化用于镀锡绞合线的端接。该产品广泛应用于汽车、工业设备和消费电子产品等多个领域。

    2. 技术参数


    2.1 尺寸与材料
    - 中心线间距:10.00毫米(0.394英寸)
    - 可用金属镀层:锡、金、银
    2.2 安全认证
    - UL 文件编号:E29179
    - CSA 证书编号:LR 19980-555
    - TUV 证书编号:R 72131193
    2.3 电气性能
    - 电压:交流600伏(VAC RMS)/ 直流600伏(VDC)
    - 最大电流(根据AWG导线规格):
    - 14 AWG:17安培
    - 12 AWG:23安培
    - 10 AWG:30安培
    2.4 温度范围
    - 操作温度范围:-40°C 至 +105°C
    - 非操作温度范围:-40°C 至 +105°C

    3. 产品特点和优势


    MINI-FIT SR. 连接器系统具有以下显著优势:
    - 多用途应用:适用于多种不同类型的电子设备,提供灵活的选择。
    - 高可靠性:通过严格的测试标准,确保在各种环境下都能保持稳定性能。
    - 多功能性:提供多种版本,适应不同应用需求。
    - 易于维护:镀层选项增加了耐用性和可靠性,且具有优秀的耐溶剂性能。

    4. 应用案例和使用建议


    4.1 实际应用案例
    - 汽车电子系统:用于内部照明、信号传输和控制单元之间的连接。
    - 工业自动化设备:在复杂电路板上进行多点互连,以保证系统的可靠运行。
    - 消费电子产品:用于家庭电器、便携式设备等,需要高可靠性的电气连接。
    4.2 使用建议
    - 在组装过程中应注意避免过度弯曲或拉扯电线,以免影响电气连接。
    - 建议使用适当的润滑剂以减少摩擦腐蚀,特别是在使用锡镀层时。

    5. 兼容性和支持


    - 兼容性:MINI-FIT SR. 连接器系统适用于不同金属镀层的匹配连接,确保良好的电气性能。
    - 支持和服务:提供全面的技术支持和维护服务,包括安装指导和故障排除。

    6. 常见问题与解决方案


    6.1 常见问题
    - 连接不良:检查是否有正确插入和锁紧。
    - 电气连接不稳定:确认所有连接都牢固无松动。
    6.2 解决方案
    - 连接不良:重新插入连接器并确保锁定到位。
    - 电气连接不稳定:检查导线和插针的接触是否良好,必要时更换新的连接器。

    7. 总结和推荐


    MINI-FIT SR. 连接器系统凭借其高可靠性、多功能性和易于维护的特点,在多种电子设备中表现出色。该产品非常适合于汽车、工业和消费电子产品等领域,因此强烈推荐在这些应用中采用。
    这篇文章提供了MINI-FIT SR. 连接器系统的基本概述、技术参数、产品特点、实际应用案例及建议、兼容性和支持信息。希望这份技术手册能帮助您更好地了解和应用此款连接器系统。

428205233参数

参数
触头镀层 - 配接
针脚数 5pin
类型 Header,Locking Ramp
间距-配接 10mm
颜色 黑色
排数 1
触头镀层厚度 - 配接 760nm
额定电流 50A
防护等级 -
长*宽*高 53.82mm(长度)*28.6mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 管装
