22283031

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 3pin 4A 380nm 金 黑色 通孔安装 7.62mm(长度)*7.21mm(高度)
供应商型号:
供应商:
标准整包数: 0

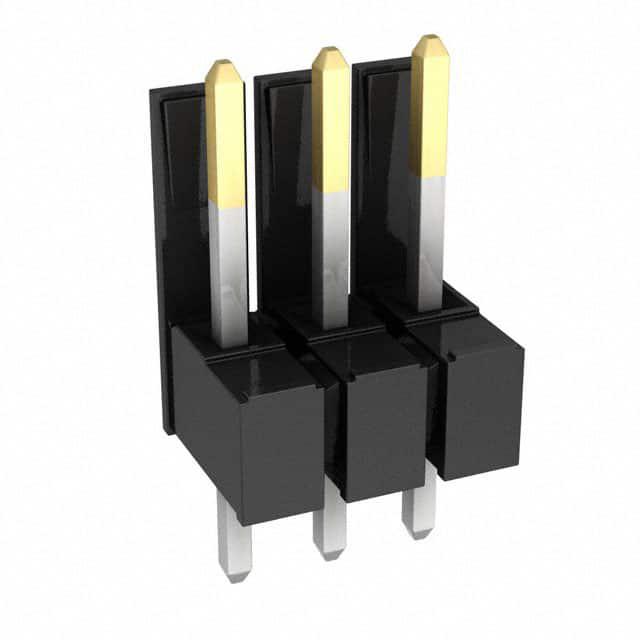

MOLEX 矩形连接器 - 针座 - 公插针 22283031

22283031概述


    产品简介


    本产品是用于0.100英寸(2.54毫米)中心线(间距)为0.025英寸(0.64毫米)方形针式连接器的一系列终端和插头。这些连接器在与印刷电路板(PCB)连接器或使用22至30 AWG线缆通过压接技术连接时具有广泛应用。具体的产品类型包括:压接终端(2759, 6459, 41572, 4809, 8088)、压接外壳(2695)、PCB连接器(4455)和针座(4030, 4094, 6373, 7478, 6410, 7395, 42225, 42226, 42227, 42228, 42375, 42376, 42377)。这些电子元器件广泛应用于需要高可靠性电气连接的应用场景中,如工业控制、汽车电子、通信设备等。

    技术参数


    - 电压:交流500伏或直流600伏。
    - 电流:单回路最大2.5安培,具体取决于接触材料、镀层、环境温度等因素。
    - 温度范围:操作温度-40°C至+80°C(铜端子)或-40°C至+105°C(磷青铜端子);非操作温度-40°C至+105°C。
    - 环境认证:UL认证E29179,CSA认证LR19980。
    - 电特性:接触电阻初始值不超过10毫欧姆;绝缘电阻最小值为1000兆欧姆。
    - 机械特性:插拔力和保持力等均符合标准,具体数值见下表。
    | 类别 | 描述 | 最大值/最小值 |
    |
    | 插拔力 | 针对0.025平方英寸针头 | 最大4.9牛顿 (1.1磅) |
    | 终端保持力 | 在插头中的轴向拉出力 | 最小17.8牛顿 (4.0磅) |
    | 终端插入力 | 插入插头时的轴向力 | 最大11.12牛顿 (2.5磅) |
    | 耐久性 | 按最大速率10次/分钟循环插拔 | 最大变化10毫欧姆 (10毫欧姆最大变化) |

    产品特点和优势


    - 材料选择:接触材料可选用黄铜或磷青铜,以确保最高性能。外壳材料为尼龙或聚酯。
    - 耐高温:操作温度可达80°C(铜端子)或105°C(磷青铜端子),保证在恶劣环境下稳定工作。
    - 多用途:适用于不同尺寸的导线,支持多种连接方式,灵活适应各种应用场景。
    - 高可靠性:通过多项环境测试(振动、热冲击、冷热循环等),确保在极端条件下的耐用性。


    应用案例和使用建议


    - 工业自动化:适用于传感器信号传输,提供稳定的电气连接。建议在安装过程中严格遵守焊接工艺,确保连接稳固。
    - 汽车电子:用于车内电子模块之间的连接,需要承受车辆内部的震动和高低温变化。建议使用专用工具进行压接操作,以提高终端保持力。
    - 通信设备:适用于高速数据传输,保证良好的电气性能。建议定期检查连接状态,确保长期可靠运行。

    兼容性和支持


    该系列产品与其他品牌的标准0.100英寸中心线连接器兼容。制造商提供了详尽的技术支持和售后服务,包括产品选型指导、安装调试服务等。此外,还提供了相关的工具和测试设备,以确保安装质量和使用效果。

    常见问题与解决方案


    1. 接触不良:检查连接是否紧固,必要时重新压接。
    2. 过热现象:检查工作环境是否超过规定温度范围,确保正确安装和散热措施。
    3. 绝缘损坏:检查是否有物理损伤,如弯曲或切割,及时更换损坏部件。


    总结和推荐


    综上所述,该系列电子元器件具备优异的电气性能和机械强度,能够在恶劣环境中稳定运行,且具有广泛的适用性。强烈推荐在需要高可靠性连接的应用中使用这些产品。在安装过程中,请遵循相关指南和标准,确保最佳使用效果。

22283031参数

参数
额定电流 4A
针脚数 3pin
防护等级 -
间距-配接 2.54mm
触头镀层厚度 - 配接 380nm
颜色 黑色
类型 Breakaway,Header,Push-Pull
排数 1
触头镀层 - 配接
长*宽*高 7.62mm(长度)*7.21mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 停产
包装方式 散装

22283031厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22283031数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22283031 22283031数据手册

22283031封装设计

查看详情并下载
Symbol
Footprint
3D Model
