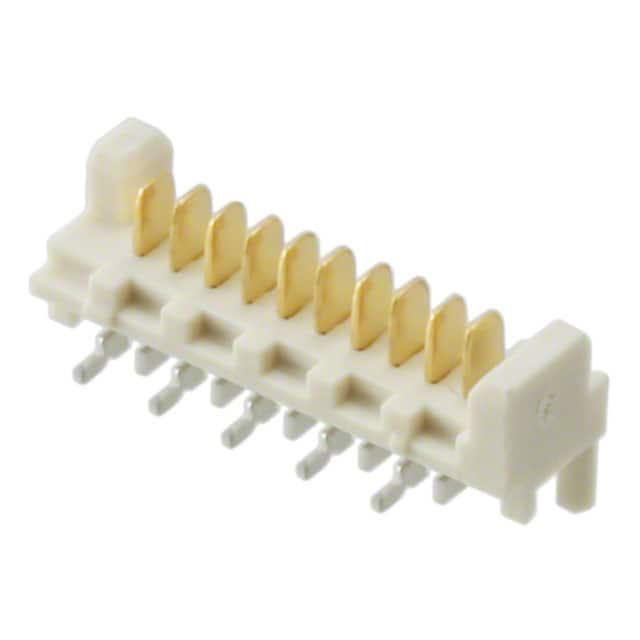

908143010

厂牌: MOLEX
产品描述: Conn Wire to Board HDR 10 POS 1.27mm Solder ST Top Entry SMD Picoflex® Tube
供应商型号: Q-908143010
供应商: 期货订购
标准整包数: 24000
MOLEX 矩形连接器 - 针座 - 公插针 908143010

908143010概述

    1.27mm IDT Connector System 技术手册概述

    1. 产品简介


    1.27mm IDT Connector System 是一种高密度信号和电源连接器系统,专为工业、汽车、医疗和消费电子市场设计。该系统采用紧凑型低轮廓设计,适用于空间受限的应用场合,如工业控制、导航系统、心率监测仪、CD播放器等。

    2. 技术参数


    该系统的主要技术参数如下:
    - 电压:250V
    - 电流:1.2A
    - 接触电阻:最大15毫欧姆
    - 介电强度:750V rms
    - 绝缘电阻:最小1000兆欧
    - 耐振动和冲击能力:通过锁紧机构确保连接可靠
    - 工作温度范围:可承受高达260℃的高温
    - 阻燃等级:UL 94 V-0 级别

    3. 产品特点和优势


    - 高可靠性:通过锁紧机构确保连接可靠,减少因振动和冲击导致的松动风险。
    - 多样化配置:提供多种类型(SMT、通孔、底面进入)的PCB头部和电缆连接器,适用于不同的应用需求。
    - 成本效益:底面进入式SMT头的设计可实现双面板效果,减少组装成本。
    - 易于集成:采用预加载IDT终端和电缆导向的设计,无需额外工具,减少了安装时间和成本。

    4. 应用案例和使用建议


    该系统广泛应用于各种行业,包括汽车仪表板、便携式心脏监护仪、太阳能发电系统、医疗测试设备等。例如,在汽车导航系统中,使用90327 IDT连接器可以确保即使在剧烈震动的情况下也能保持稳定的信号传输。
    使用建议:
    - 在选择连接器时,根据具体的应用需求(如是否需要抗振动能力、是否需要焊接后板上连接等)选择合适的型号。
    - 对于需要高密度连接的应用,可以选择多点接触的连接器来提高信号传输质量。

    5. 兼容性和支持


    1.27mm IDT Connector System 支持多种包装形式(管装、带卷、袋装),以适应不同的客户要求。此外,还提供了丰富的工具支持,包括手动工具、半自动和全自动生产设备,帮助用户进行现场维修和批量生产。

    6. 常见问题与解决方案


    - 问题1:连接器容易在焊接过程中损坏。
    - 解决方案:使用防震工具或选择带有Kinked焊脚的型号,这些焊脚能更好地固定连接器位置。

    - 问题2:如何确保连接器不会在使用过程中脱落?
    - 解决方案:选择带有锁定机构的连接器型号,如90816 Latched SMT Header,其自带的锁扣能增强连接器之间的连接强度。

    7. 总结和推荐


    1.27mm IDT Connector System 是一款高度可靠的连接解决方案,适用于需要紧凑设计和高可靠性要求的应用场景。它的多种型号配置和广泛的适用性使其成为市场上极具竞争力的产品之一。因此,强烈推荐在需要高密度信号传输且空间受限的应用中使用这款连接器。

908143010参数

参数
间距-配接 1.27mm
颜色 -
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 760nm
排数 1
针脚数 10pin
额定电流 1.2A
类型 Header,Push-Pull
长*宽*高 5.0038mm(宽度)
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 管装

908143010厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

908143010数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 908143010 908143010数据手册

908143010封装设计

查看详情并下载
Symbol
Footprint
3D Model
