908140206

厂牌: MOLEX
产品描述: CONNECTOR, HEADER, 6POS, 1ROW, 1.27MM
供应商型号: Q-908140206
供应商: 期货订购
标准整包数: 24000

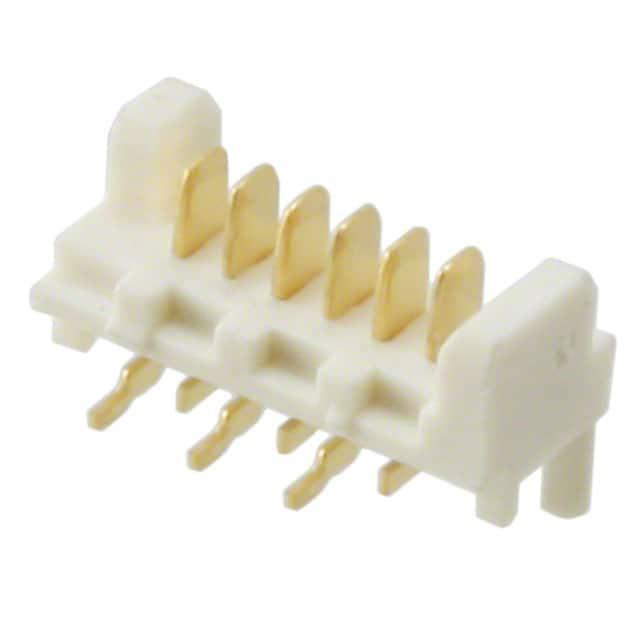

MOLEX 矩形连接器 - 针座 - 公插针 908140206

908140206概述

    Picoflex® 1.27mm IDT Connector System:高效可靠的应用解决方案

    1. 产品简介


    Picoflex® 1.27mm IDT(Inter-Digitated Terminal)连接系统是为高密度功率和信号传输而设计的。这款创新的产品特别适用于各类需要紧凑空间的连接应用,包括工业、汽车、医疗和消费电子产品等领域。凭借其低外形和高度可靠的终端设计,该系统在振动和冲击要求高的应用场景中表现出色。

    2. 技术参数


    以下是Picoflex® 1.27mm IDT连接系统的关键技术规格:
    - 电气特性
    - 电压: 250V
    - 电流: 1.2A
    - 接触电阻: 最大15毫欧姆
    - 绝缘电阻: 最小1000兆欧姆
    - 耐压强度: 750Vrms
    - 机械特性
    - 插入力: 锡镀层最大1.7N,金镀层最大1.1N
    - 拔出力: 锡镀层最大0.25N,金镀层最大0.25N
    - 耐用性: 锡镀层最多30次循环,金镀层最多100次循环(使用提取工具)
    - 物理特性
    - 插头材料: 聚酯,UL 94V-0等级
    - 端子材料: 磷青铜合金
    - 包装形式: 袋装、管式或带式包装

    3. 产品特点和优势


    Picoflex® 1.27mm IDT连接系统的独特之处在于其紧凑的设计和多功能性。具体优势包括:
    - 高可靠性:独特的终端设计保证了高振动和冲击条件下的稳定连接。
    - 灵活的电缆管理:可接受26到28 AWG标准条状电缆,确保电缆精准定位。
    - 多样化的应用:适用于多种市场,如工业自动化、汽车导航、医疗设备等。
    - 成本效益:通过减少组装成本,提供了经济高效的解决方案。

    4. 应用案例和使用建议


    Picoflex® 1.27mm IDT连接系统已成功应用于各种场合,例如汽车导航系统、太阳能设备和医疗监控设备。对于这些应用,建议采取以下措施以优化性能:
    - 正确选择电缆类型:根据具体应用需求选择合适的电缆型号。
    - 适当应力缓解:在组装过程中注意对连接器的应力缓解,避免损坏。
    - 定期检查维护:确保长期稳定运行,定期进行连接器的检查和维护。

    5. 兼容性和支持


    Picoflex® IDT连接系统支持与多款电缆和母板连接器的兼容,可轻松实现与其他电子元器件或设备的集成。此外,Molex公司提供全方位的技术支持,包括安装指导、定制化解决方案和维护服务,以满足客户的不同需求。

    6. 常见问题与解决方案


    - 问题: 插入或拔出连接器时阻力过大。
    - 解决方案: 检查连接器是否正确插入,确保没有异物阻塞。

    - 问题: 连接器无法保持稳定连接。
    - 解决方案: 检查端子是否松动或损坏,必要时更换新的连接器。

    7. 总结和推荐


    综上所述,Picoflex® 1.27mm IDT连接系统凭借其卓越的可靠性、多样化的应用范围以及良好的性价比,在多个行业领域都表现出色。强烈推荐将其作为高性能连接解决方案用于您的下一个项目中。对于需要紧凑设计、高可靠性及多样化应用选项的项目来说,这款连接器无疑是理想的选择。

908140206参数

参数
针脚数 6pin
间距-配接 1.27mm
排数 1
排距 -
类型 Header,Push-Pull
额定电流 1.2A
触头镀层厚度 - 配接 3μm
触头镀层 - 配接
颜色 -
防护等级 -
长*宽*高 11.4mm*5.0038mm*6.9mm
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 卷带包装

908140206厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

908140206数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 908140206 908140206数据手册

908140206封装设计

查看详情并下载
Symbol
Footprint
3D Model
