702871164

厂牌: MOLEX
产品描述: 38pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 380nm 金 黑色 通孔安装 48.26mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

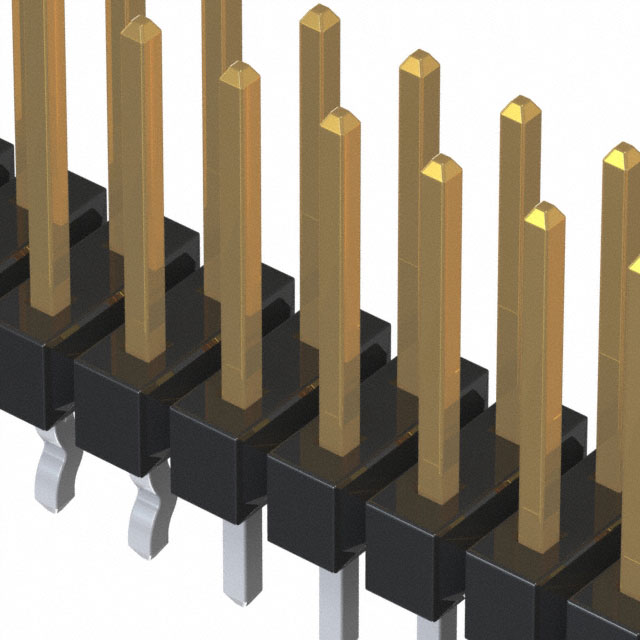

MOLEX 矩形连接器 - 针座 - 公插针 702871164

702871164概述

    高温耐久型双排方形针连接器技术手册

    1. 产品简介


    本手册介绍的是由Molex Electronics Technologies, LLC设计的高温耐久型双排方形针连接器(产品代码:70287)。这款连接器主要用于高可靠性需求的场合,适用于工业自动化、航空航天、汽车电子等领域。其主要功能是提供一个可靠的电接触点,以确保电气信号的有效传输。

    2. 技术参数


    - 材料:外壳采用玻璃填充液晶聚合物(UL94V-0),颜色为黑色;针脚材质为铜合金。
    - 镀层:整体锡厚度为0.00381 mm [0.000150 in],镍底层厚度为0.00127 mm [0.000050 in]。对于选择金和锡的型号,金的最小厚度为0.00038 mm [0.000015 in],锡的最小厚度为0.00191 mm [0.000075 in]。
    - 工作电流:每个针脚最小推拉力为3磅。
    - 插针规格:双排,方形针脚,针距0.100英寸。
    - 焊料规格:需符合SMES-152标准,允许在带状引脚表面存在空洞。
    - 产品认证:符合PS-45499-002标准的B级要求。

    3. 产品特点和优势


    - 耐高温:能够在较宽的工作温度范围内稳定工作,适应恶劣环境。
    - 机械强度高:每个针脚具有至少3磅的推拉力,保证连接稳固。
    - 电气性能可靠:镀层设计提升了导电性和耐磨性,降低了电阻,增强了电气性能。
    - 广泛的应用范围:可用于各种高可靠性需求的应用场合,如工业自动化和航空航天。

    4. 应用案例和使用建议


    - 应用场景:适用于需要高可靠性连接的工业控制面板、航空设备及汽车电子系统中。
    - 使用建议:安装时确保焊接质量和插针稳固,避免物理损坏。根据具体应用需求,选择合适的插针数量和尺寸,确保满足设计要求。

    5. 兼容性和支持


    - 兼容性:此连接器适用于标准PCB板,可根据客户需求定制不同的包装方式。
    - 支持服务:Molex公司提供技术支持和售后服务,确保客户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    - 问题一:如何确认连接器是否安装正确?
    - 解决办法:检查插针是否有明显的损坏或变形,确认所有针脚都插入到位。

    - 问题二:如何提高连接器的使用寿命?
    - 解决办法:保持插针清洁,定期进行检查和维护,避免暴露在极端环境中。

    7. 总结和推荐


    综上所述,这款高温耐久型双排方形针连接器具备高可靠性、耐用性强、易于安装等特点,在多个领域具有广泛的适用性。因此,我们强烈推荐在需要高可靠性的场合使用该产品。Molex公司的专业支持和服务也使得这款产品更加值得信赖。

702871164参数

参数
针脚数 38pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 380nm
防护等级 -
额定电流 3A
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头镀层 - 配接
长*宽*高 48.26mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

702871164厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

702871164数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 702871164 702871164数据手册

702871164封装设计

查看详情并下载
Symbol
Footprint
3D Model
