705530010

厂牌: MOLEX
产品描述: Header,Latch Holder 2.54mm 1 11pin 3A 380nm 金 黑色 通孔安装 30.49mm(长度)*13.59mm(高度)
供应商型号: 14M-705530010
供应商: 云汉优选
标准整包数: 1

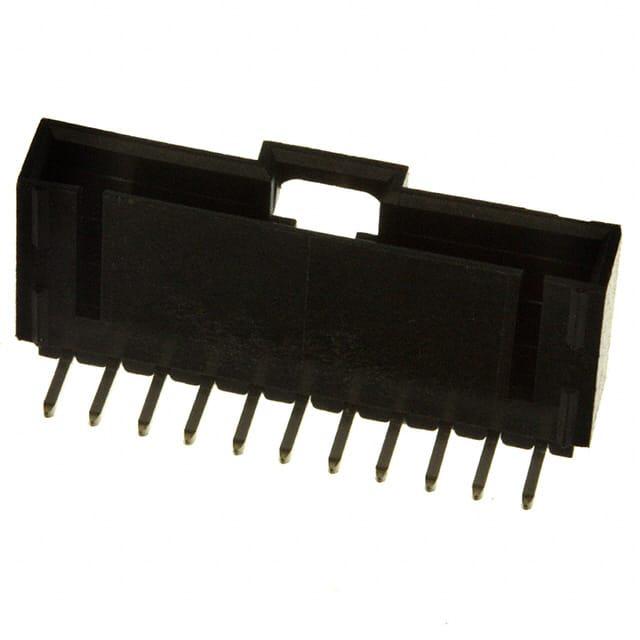

MOLEX 矩形连接器 - 针座 - 公插针 705530010

705530010概述


    产品简介


    产品名称: 销售组装件,直角插座连接器带卡扣(2.54)/.100中心距离
    产品类型: 直角插座连接器
    主要功能: 用于电子电路中的电气连接,提供可靠的机械固定和电气接触
    应用领域: 广泛应用于通信设备、计算机、工业控制及消费电子等领域

    技术参数


    - 材料:
    - 头部材料:玻璃填充聚酯,UL 94V-0,颜色为黑色
    - 引脚材料:磷青铜
    - 表面处理:
    - 钛层:最小厚度为3.81微米/150微英寸,覆盖整个镍底层
    - 15金层:接触区域最小厚度为0.38微米/15微英寸
    - 1.91微米/75微英寸尾部区域钛层
    - 30金层:接触区域最小厚度为0.76微米/30微英寸,尾部区域为1.91微米/75微英寸
    - 所有镀层均覆盖镍底层
    - 组装选项:
    - 可与“G”选项的70400和70430系列SL连接器配合使用
    - 标准包装:
    - 管装(参考包装信息PK-70873-0015)或袋装(参考包装信息PK-70873-0535)
    - 某些电路尺寸不适用于袋装包装

    产品特点和优势


    - 可靠设计: 采用直角结构和卡扣机制,确保连接稳定且易于拆卸
    - 多样化选择: 提供多种电路尺寸(2到25通道),满足不同需求
    - 高性能材料: 选用高耐热、高机械强度的玻璃填充聚酯作为头部材料
    - 优异的电气性能: 采用高品质的磷青铜引脚,确保低电阻和良好的导电性能
    - 灵活包装: 支持管装和袋装两种包装方式,方便不同的存储和运输需求

    应用案例和使用建议


    - 应用场景: 常见于通信基站、服务器、工业自动化控制系统、个人电脑主板等
    - 使用建议: 在使用过程中,确保引脚与PCB的对齐精度;避免过度弯曲引脚以防止损坏;在焊接过程中注意温度控制,防止焊点虚焊

    兼容性和支持


    - 兼容性: 该产品可与特定系列的SL连接器配合使用(例如70400和70430系列)
    - 支持和维护: 请联系Molex技术支持获取更多信息和技术支持

    常见问题与解决方案


    - 问题: 引脚在焊接过程中容易弯曲
    解决方案: 使用夹具辅助固定连接器,确保焊接过程平稳进行
    - 问题: 插拔次数过多导致连接可靠性降低
    解决方案: 定期检查并清洁插针和插座的接触面,确保无灰尘和杂质
    - 问题: 包装中缺少部分组件
    解决方案: 请核对订单号和批次,如有疑问,请联系销售部门确认

    总结和推荐


    总结:
    该直角插座连接器以其卓越的电气性能、坚固耐用的设计和灵活多样的包装选项,在众多应用场合中表现出色。其稳定的机械固定和可靠的电气接触特性使其成为电子设计工程师的首选之一。
    推荐:
    鉴于该产品的多功能性和广泛应用前景,强烈推荐在需要高性能连接器的应用中使用。特别是对于通信、工业控制和计算机系统等高可靠性要求的场景,该产品无疑是一个理想的选择。

705530010参数

参数
额定电流 3A
排数 1
颜色 黑色
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
针脚数 11pin
间距-配接 2.54mm
防护等级 -
类型 Header,Latch Holder
长*宽*高 30.49mm(长度)*13.59mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 盒装,管装

705530010厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

705530010数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 705530010 705530010数据手册

705530010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.6122
10+ ¥ 16.6791
30+ ¥ 14.6451
100+ ¥ 14.2383
300+ ¥ 13.6932
1000+ ¥ 13.2944
库存: 85
起订量: 1 增量: 17
交货地:
最小起订量为:1
合计: ¥ 18.61
