5600200223

厂牌: MOLEX
产品描述: Header,Locking Ramp 2mm 1 2pin 3A 锡 蓝色 贴片安装
供应商型号: 5600200223
供应商: 国内现货
标准整包数: 3900

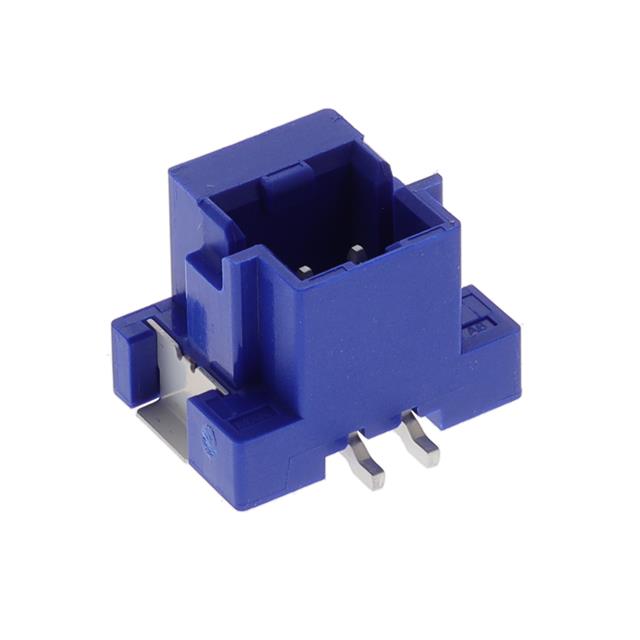

MOLEX 矩形连接器 - 针座 - 公插针 5600200223

5600200223概述

    DuraClik Wire-to-Board Header 技术手册

    产品简介


    DuraClik Wire-to-Board Header 是一款专为 PCB 应用设计的连接器,具有单行垂直安装的特点。它配备 2 个电路,采用锡镀层,并提供蓝色外观。DuraClik 系列由 Molex 生产,适用于汽车、信号传输及线对板等多种场合,具备高性能和高可靠性。

    技术参数


    - 电气参数
    - 最大电流:3.0A
    - 最大电压:125V AC (RMS)/DC
    - 工作温度范围:
    - 当使用 DuraClik 系列 502351 时:-40°C 至 +105°C
    - 当使用 DuraClik ISL 系列 560123 或 TPA 系列 505151 时:-40°C 至 +125°C
    - 物理参数
    - 接触寿命:最多 30 次插拔循环
    - 排数:1
    - 镀层材料:锡 (Sn)
    - 接口样式:表面贴装
    - 极化:至接配件和 PCB
    - 锁定机制:至接配配件
    - 封装方式:卷带包装
    - 材料:树脂(聚酰胺)和金属(铜合金)
    - 色泽:蓝色
    - 兼容配件
    - DuraClik 单排插座外壳 502351
    - DuraClik TPA 单排插座外壳 505151
    - DuraClik ISL 单排插座外壳 560123

    产品特点和优势


    DuraClik Wire-to-Board Header 在多个方面展现了其卓越的优势:
    - 高耐用性:最多可达 30 次插拔循环,保证长期稳定可靠。
    - 宽温范围:适用于极端工作环境,从 -40°C 到 +125°C。
    - 极化和锁定机制:确保安全可靠,防止误接和意外松脱。
    - 广泛的应用场景:适用于汽车、信号传输和线对板等多类场合,满足不同需求。
    - 高性能连接:最大 3.0A 的电流承载能力和 125V AC (RMS)/DC 的电压等级,确保稳定高效的电气性能。

    应用案例和使用建议


    DuraClik Wire-to-Board Header 适用于多种工业应用场合。例如,在汽车行业中,可用于车载信息娱乐系统的连接;在通信设备中,用于信号传输模块间的连接。为了最大化其性能,建议:
    - 注意极化和锁定:正确安装和使用,确保安全可靠。
    - 考虑环境温度:根据具体应用选择合适的配件系列,以适应特定的工作温度范围。
    - 定期检查:保持良好的维护习惯,及时更换磨损部件。

    兼容性和支持


    DuraClik Wire-to-Board Header 与其相应的插座外壳如 DuraClik 502351、505151 和 560123 系列高度兼容。Molex 提供全方位的技术支持和服务,帮助客户解决各类使用中的问题。

    常见问题与解决方案


    - 问题 1: 如何进行正确的插拔操作?
    - 解决方案:严格按照极化和锁定机制进行安装,确保接头稳固可靠。

    - 问题 2: 多次插拔后接触不良怎么办?
    - 解决方案:检查接头是否有磨损或损坏,必要时更换新的连接器。
    - 问题 3: 在极端温度下工作时需要注意什么?
    - 解决方案:根据所用系列的温度范围,确保配件符合相应要求。

    总结和推荐


    综上所述,DuraClik Wire-to-Board Header 以其优异的性能和广泛的适用性成为市场上的佼佼者。特别是在汽车、通信和工业自动化领域,表现出色。其出色的耐久性、可靠的电气特性和宽泛的工作温度范围,使其在众多应用场景中脱颖而出。我们强烈推荐这款产品,相信它能够为您带来满意的使用体验。

5600200223参数

参数
颜色 蓝色
间距-配接 2mm
排数 1
类型 Header,Locking Ramp
触头镀层 - 配接
针脚数 2pin
防护等级 -
触头镀层厚度 - 配接 -
额定电流 3A
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5600200223厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5600200223数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5600200223 5600200223数据手册

5600200223封装设计

查看详情并下载
Symbol
Footprint
3D Model
