469990567

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 2 8pin 2.54μm 锡 黑色 通孔安装
供应商型号:
供应商:
标准整包数: 0

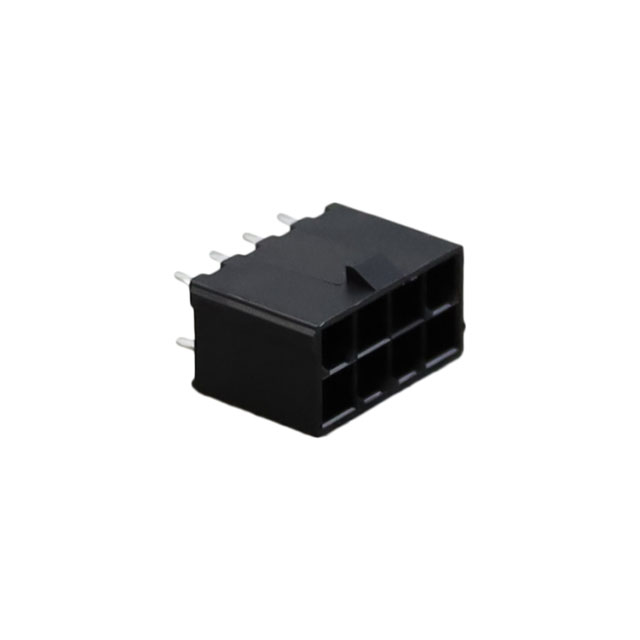

MOLEX 矩形连接器 - 针座 - 公插针 469990567

469990567概述

    MINI-FIT JR. Connector System: A Comprehensive Guide

    1. 产品简介


    MINI-FIT JR. 连接器系统是专为印刷电路板(PCB)设计的小型连接器系列,采用锡或30µ”金镀层。该系列既适用于电线到电线的应用,也适用于电线到板子的连接。它的主要功能是在高密度环境下提供可靠的电气连接,并广泛应用于汽车、工业控制、医疗设备和通信等多个领域。

    2. 技术参数


    MINI-FIT JR. 连接器系统的详细技术参数如下:
    - 电压:
    - 交流电 (AC): 600V RMS 或直流电 (DC): 600V

    - 适用电线:
    - 16 AWG 标准铜线: 最大绝缘直径 3.15 mm
    - 18-24 AWG 标准铜线: 最大绝缘直径 3.10 mm
    - 22-28 AWG 标准铜线: 最大绝缘直径 1.80 mm
    - 最大电流额定值:
    - 额定电流范围根据导线规格和终端材料的不同而有所变化。如表所示,对于不同规格的电线,额定电流分别为9A至1A不等。
    - 温度范围:
    - 工作温度: -40°C 至 +80°C
    - 非工作温度: -40°C 至 +105°C
    - 其他特性:
    - 防焊波温度: 头部有脚钉的240°C
    - 高温老化测试通过,具有抗热老化能力
    - 能够承受多次热冲击和湿度测试,确保在恶劣环境下的可靠性

    3. 产品特点和优势


    MINI-FIT JR. 连接器系统的主要优势在于其高可靠性和适应性。例如:
    - 高电流承载能力: 在相同条件下,该系列连接器能够承载比同类产品更高的电流,从而提高了系统的整体性能。
    - 广泛的兼容性: 支持多种电线规格,包括16至28 AWG标准铜线,使得它在多种应用场合中非常灵活。
    - 高标准安全认证: 通过了UL、CSA和IEC等多种国际认证,保证了在不同地区的合规性。

    4. 应用案例和使用建议


    MINI-FIT JR. 连接器系统的应用范围广泛,可以用于各类电子设备的内部连接,例如汽车电子、工业控制系统等。在使用过程中,建议:
    - 选择合适的电线规格: 根据具体应用需求选择合适规格的电线以确保连接稳定。
    - 注意安装环境: 在极端温度和湿度环境下使用时,要特别关注连接器的长期稳定性。

    5. 兼容性和支持


    该产品与大多数常见的电子元件和其他标准连接器兼容,适用于广泛的电子产品。制造商提供了详尽的技术支持文档,包括安装指南和常见问题解答,帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题及其相应的解决方法:
    - 连接器接触不良: 检查连接器是否有松动或者损坏,必要时重新插拔或更换。
    - 电流不稳定: 检查电线和连接器的连接是否紧密,确保所有接触点都完好无损。
    - 高温运行异常: 确认使用环境温度是否超出正常范围,必要时采取散热措施。

    7. 总结和推荐


    MINI-FIT JR. 连接器系统以其高性能、高可靠性及广泛的应用范围,在市场上具有显著的竞争优势。推荐在需要高电流承载能力和广泛温度适应性的应用场景中使用此产品。无论是汽车行业还是工业控制领域,该连接器系统都是值得信赖的选择。

469990567参数

参数
间距-配接 4.2mm
额定电流 -
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 2.54μm
排数 2
颜色 黑色
针脚数 8pin
类型 Header,Locking Ramp
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 托盘

469990567厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

469990567数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 469990567 469990567数据手册

469990567封装设计

查看详情并下载
Symbol
Footprint
3D Model
